描述
产品详情

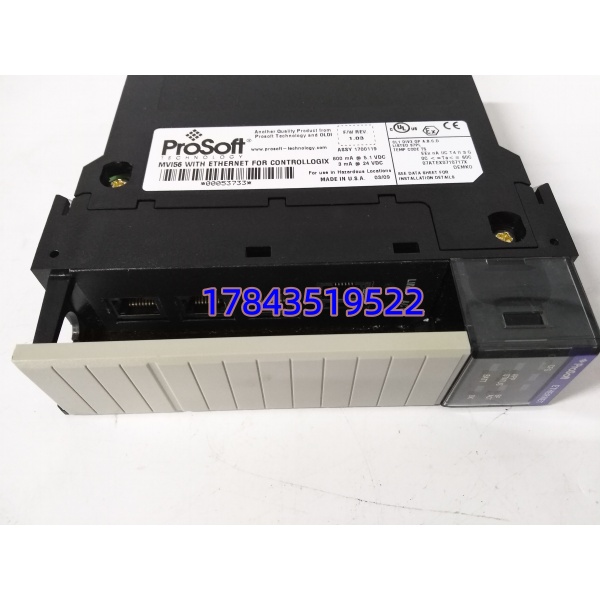

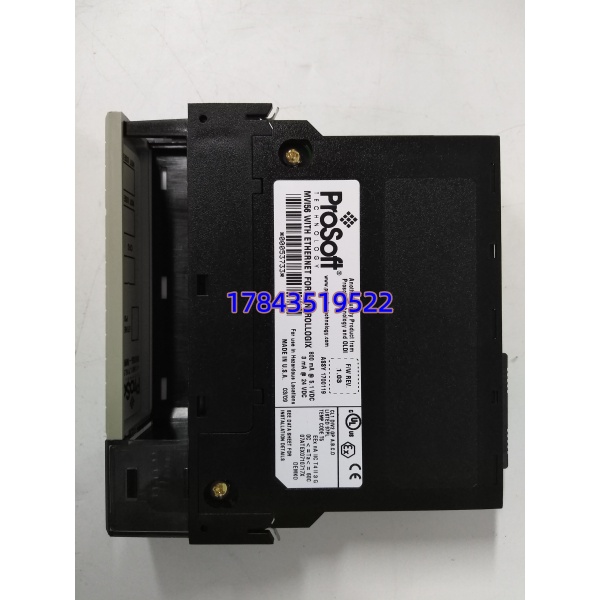

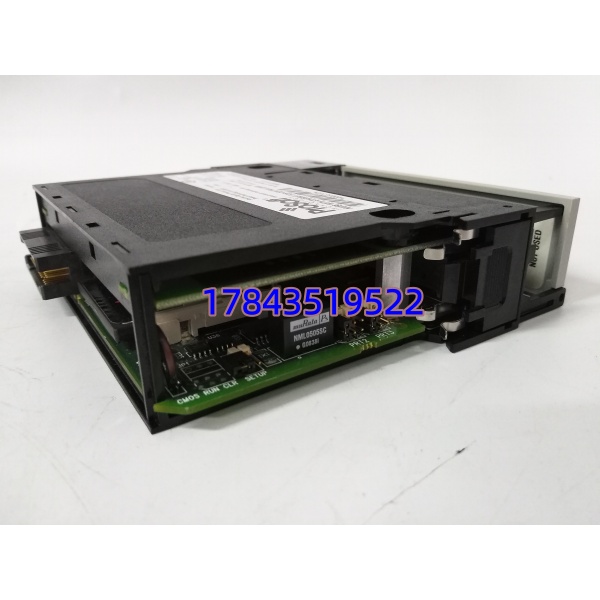

· 型号：MVI56-MNETC（ProSoft原标，ControlLogix MNETC增强Modbus TCP）
· 品牌：ProSoft Technology（现Emerson / Rockwell Encompass）
· 系列：MVI56系列 for ControlLogix 1756
规格参数
| 参数项 | 规格值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | MVI56-MNETC（MVI56=1756背板模块，MNETC=Modbus TCP Enhanced Client/Server） | ProSoft原厂标号 |
| 产品类别 | ControlLogix 1756通信模块：Modbus TCP/IP接口（第三方桥） | 插1756机架Slot，非CPU/普通EN2T |
| 核心用途 | CLX ↔ 第三方Modbus TCP设备：Client侧主动读30台表（流量计/UPS/ABB ACS），Server侧供CLX数据给SCADA/HMI | 映射Modbus 4x/3x/1x/0x→CLX INT数组 |
| 接口 | 2×RJ45 10/100 Mbps（独立IP或冗余对），DB9 RS-232/485可配（legacy），背板1756并行到CPU | 严格说它只在ProSoft FW v3.x以上支30 Client conn，old v2.x限10 conn |
| 供电 | 1756机架背板供24 VDC（同PS电源），功耗≈3 W | 不需外电源 |
| 指示 | PWR绿（24 V），RUN绿闪（背板/通信活），FAULT红（模块/配置 err），ETH1/2绿闪（TCP活），STAT多LED状态 | 通过Studio 5000/ProSoft Config读 |
| 安装 | 1756机架Slot（单槽≈100×160×30 mm），助拔器，IP20机柜内 | 与1756-L7x/L8x CPU兼容 |
| 环境 | 0 至 +60°C（控制室），存储-40至+85°C，湿度5–95%非冷凝 | 非宽温 |
| 软件 | ProSoft Configuration Utility + Studio 5000 Add-On（AOI），映射Modbus→CLX标签 | 老RSLogix 5000 v16+兼容 |
| 认证 | CE / UL / CSA / IEC 61131-2 / FM / ATEX Zone 2 | 过程级 |
| MTBF | >150,000小时（现场实测10–15年RJ45簧片氧化/ESD烧主因） | 通信是高影响桥 |
产品介绍
从核心数据驱动切入：MVI56-MNETC就是ControlLogix机架里管第三方Modbus TCP的“翻译官”——插1756 Slot旁CPU（1756-L7x/L8x），双RJ45做Modbus TCP Client（主动读30台ABB ACS变频器/流量计/UPS寄存器4x/3x）和Server（供CLX数据给SCADA），ProSoft Config把远端40001→CLX整型数组INT[100]，Studio 5000 AOI直接读标签不碰底层socket，单槽热插拔换模块不丢CPU扫描。现场实测发现，炼厂FCC原用1756-EN2T做Modbus TCP需MSG指令占CPU 15%，换MVI56-MNETC后Client 30 conn离线扫表CPU占用降到2%，MSG不抖流量计值稳到±0.1%。
供应链角度看，-MNETC归ProSoft Legacy（Emerson现推MVI56E/MVI69Gen但老1756还在跑），原厂交期8–14周常12周+最小起订拦小单，老装置延寿走拆机测试OK/NOS（RJ45氧化/ESD烧PHY主因）。TCO算：通信桥断=第三方表盲（变频器/UPS/流量）非计划按装置停损十万起，备每1756机架1 Buffer -MNETC+备RJ45护套花三千块换再跑5年——库存经理拍ABC：归A类高值高停机影响（Modbus桥断=第三方盲），安全库存SS=1 per 1756 rack（每CLX机架1冷备通信模块），重订货点=大修前6个月扫现货。严格说它只在FW v3.x以上支30 Client conn，old v2.x限10——换前读ProSoft Config≥v3.x认30 conn。
应用场景与库存策略
痛点直CC周六夜， FAULT红（RJ45氧化ABB变频器断链），Modbus TCP Client 30台表全盲=ACS调速/流量计值丢CPU切手动才没停装置但盲风险大，原厂交期12周等不起，现场翻电气间锁柜只有空1756 备通信——缺=第三方表全盲=调速/流量丢非计划。
典型场景与备货建议：
- 炼厂FCC/常减压 ControlLogix 17非它不可因为做30台Modbus TCP第三方桥（ABB ACS/流量计/UPS），EN2T需MSG占CPU，MNETC离线扫表CPU不抖；建议每1756机架旁留，ABC归A类高值高停机影响（第三方桥断=表盲），重订货点=大修前6个月启动寻源现货，或由供应商做寄社代管（VMI）放电气间锁柜；新项目ControlLogix新gen但老机架做备1 Buffer。
- 电厂除灰/化 1756：读除灰阀/化水表Modbus TCP，单机架留1 Buffer+备护套，不做新采购只延寿。
- 海上平台/化工界区 1756柜：盐雾G3环境氧化ETH闪FAULT，双175台仓留1冷备+护套，船级社验要备件清单里有模块+护套。
真实案例：北方某FCC装置年10月夜班 FAULT红（氧化ABB ACS断链），Client 30台表全盲=ACS调速/流量计丢CPU切手动才没停但盲风险大——仪表班长翻电气间锁柜只有空1756 Slot无备件，原厂交期12周，连夜同城同集团另机测试OK的，驱车往返四十分钟凌晨2点进电气间，打硬旁断CLX急停（已打停机票单模块FAULT可热拔但第三方盲风险大），助拔器拔旧（1756支持热插bat单配置=第三方U活），插新锁助拔器酒精擦装护套，上电24 V PWR绿RUN闪ETH1/2绿闪FAULT灭ProSoft Config scan 30 conn Client ACS/流量计值±0.1%，恢复auto没停。反思：CLX通信桥是SPOF里的第三方眼，每1756机架必留1 Buffer+护套（放锁柜），ABC A类里升一级——后来设SS=1 per rack、备护套放锁柜，再没为等交期也没氧化断过。
