产品详情

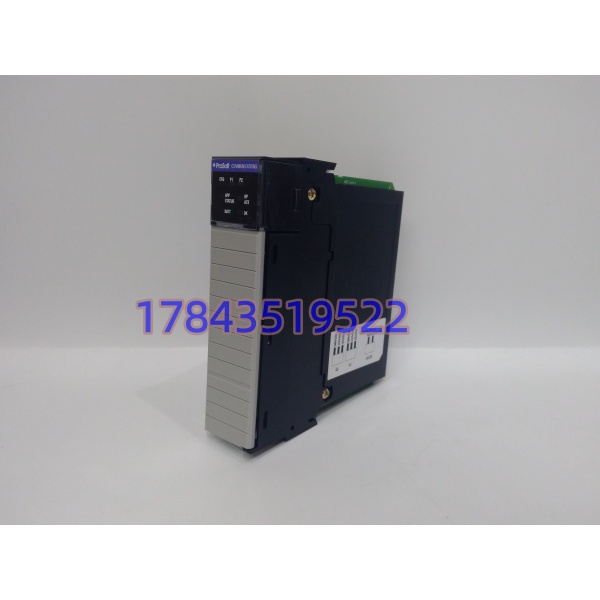

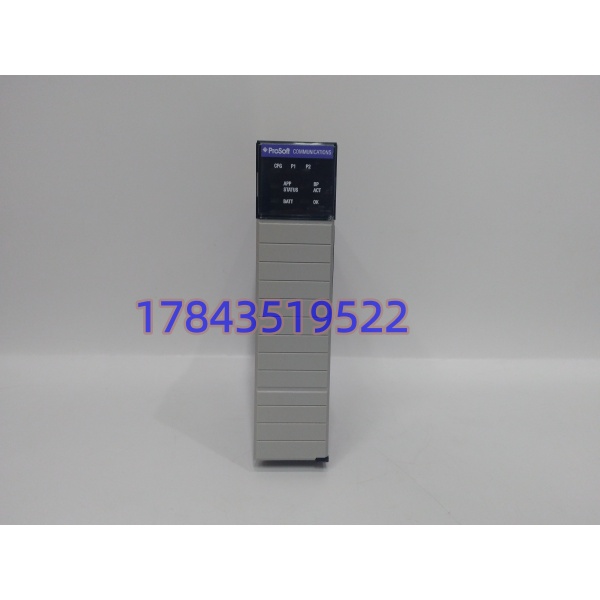

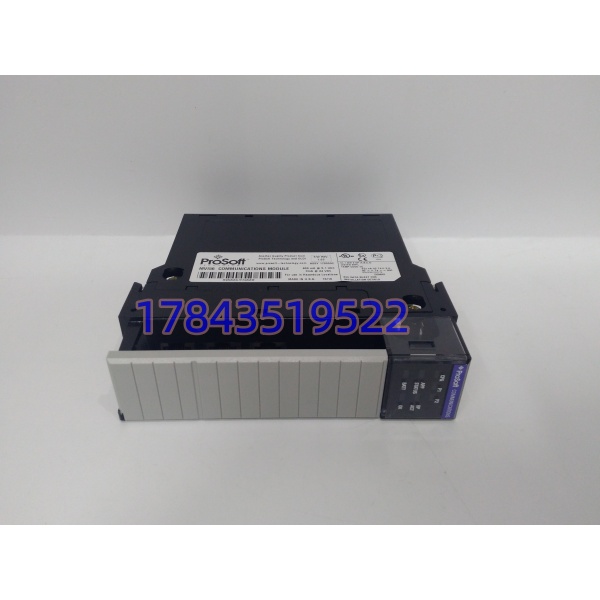

· 型号：MVI56-LTQ
· 品牌：ProSoft Technology
· 系列：MVI56 / ControlLogix Platform
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 适配平台 | A-B ControlLogix 1756/1757 机架（单槽） | 本地或远程机架均可 |
| 协议定位 | Limitorque 专有阀控协议主站 | 非 Modbus/Profinet 通用卡 |
| 现场端口 | 2 路独立（PRT1/PRT2），RJ45 转 DB9 | RS232/422/485 跳线或软切 |
| 波特率 | 1200–38400 bps（部分模式到 115200） | 数据位/校验/停止位软配 |
| 阀门容量 | 最多 150 台 Limitorque 从站 | MX/DDC/UEC-3/DDC-100M/Valvcon IVO |
| 寄存器空间 | 1500 字（16-bit）模块内映射 | 异步送 ControlLogix 标签表 |
| 背板供电 | 800 mA @ 5.1 VDC + 3 mA @ 24 VDC | 无外置电源 |
| 隔离 | 端口 500 V 光隔（对背板） | 防地环路 |
| 配置口 | 前面板 CFG（RJ45→RS232） | ProSoft Config Builder 组态 |
| 状态指示 | OK / APP / BP / TX-RX 多色 LED | 快速定位离线从站 |
| 工作温度 | 0–60℃（涂层版可扩） | 存储 -40–85℃ |
| 机械尺寸 | 约 120×136×54 mm（4.72×5.35×2.13 in） | 标准 1756 单槽宽 |
| 认证 | CE / UL / cUL / CSA / ATEX / IECEx | 以原厂 COC 为准 |
| 生命周期 | 原厂页标 Limited Availability（低库存尾货） | 新造已停，流通靠尾货+拆机 |
产品介绍
（D 核心数据驱动切入）原厂页面现在挂的是”Limited Availability: Product with low inventory remaining”——这句话在备件经理眼里等于 EOL 前最后一道窗，不是”暂时缺货”。 MVI56-LTQ 的硬价值用三个数就能说清：1500 字映射区、150 台阀、1 个 1756 槽位。把这三件事塞进 ControlLogix 背板，意味着你不用在柜里再塞一台 Limitorque 网关机（QX 主站盒报价六位数起），也不用写 CIP 报文轮询，梯形图直接读 MVI56_LTQ:Valve[12].OpenFeedback 就行。
严格来说，它只在 Studio 5000 / RSLogix 5000 v16 以上经 ProSoft ADFX 插件识别正常；早期 v13 项目导入会丢映射块，碰到老机组别盲目升固件。从 TCO 看，单槽模块采购价再翻几倍也远低于一次阀门网络瘫痪的停机账——海上平台或罐区 ESD 阀失联半小时，安全联锁降级带来的不是维修费，是审计罚单。它把”阀控”这件既要求实时又要求专有的活锁死在单槽里，替代方案要么上 Limitorque QX-MCU 外接网关（改柜改线），要么用 MVI56-GSC 通用串口卡重写 Limitorque 帧（工时 2 周起），都不如留一块原卡冷备来得干净。
应用场景与库存策略
阀控总线坏掉最阴险的地方在于：ControlLogix CPU 灯全绿，操作员画面阀位却冻在昨天数值，等发现已是 ESD 联锁踩空。MVI56-LTQ 原厂尾货清零后，国内市面流通的九成是拆机件，CFG 口 DB9 转接线丢一根组态就卡死。
- 油气长输站场 Limitorque MX 执行器群 → 非它不可（QX 专有帧第三方卡解不出扭矩故障字）→ ABC 分 A 类，关键站场 1 件未上电冷备 + 区域库 1 件周转。
- 电厂循环水液控蝶阀（SB/SMB 系列）→ 只采阀位不频繁操作 → 建议供应商寄售 1 件，不占业主资金。
- 化工罐区 ESD 切断阀网络 → 安全等级要求原厂追溯 → 不建议备拆机件，LTB 窗口走代理原封 1+1 并留 COC。
- 水处理提标改造（Valvcon IVO 多点模式）→ PRT1/PRT2 双总线冗余轮询 → 备件到货需 PCB 读原组态二进制比对，避免站点偏移。
- 出口 EPC 项目（含 ATEX 验收）→ 必须原厂铭牌+ATEX 附件 → 拆机件过不了 HAZOP 文档，发运前锁 2 件尾货。
真实案例：2023 年渤海湾某 FPSO 改造，注水撬 28 台 Limitorque MX 阀走 MVI56-LTQ。航修期发现模块 CFG 口能 ping 通但 APP LED 慢闪，Valve[3] 扭矩报警字卡死 0x8000 不清除。库存系统写” 备件 1 件”——翻出来是 -MNET（Modbus TCP 卡），插上 1756 识别正常但 Limitorque 网络全灰。紧急从休斯敦代理调一块 LTQ 尾货，报价是原厂停产前的 4.7 倍，清关 9 天，期间 28 台阀靠就地手轮操作，安全官每天签豁免。反思：冷备件 BOM 里””四个字等于灾难，必须锁全后缀 -LTQ + ADFX 版本 + PCB 工程文件备份同源归档。
