描述
产品详情

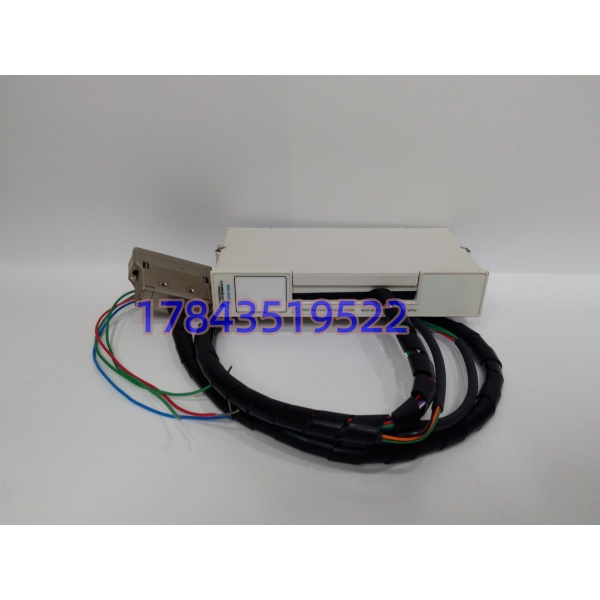

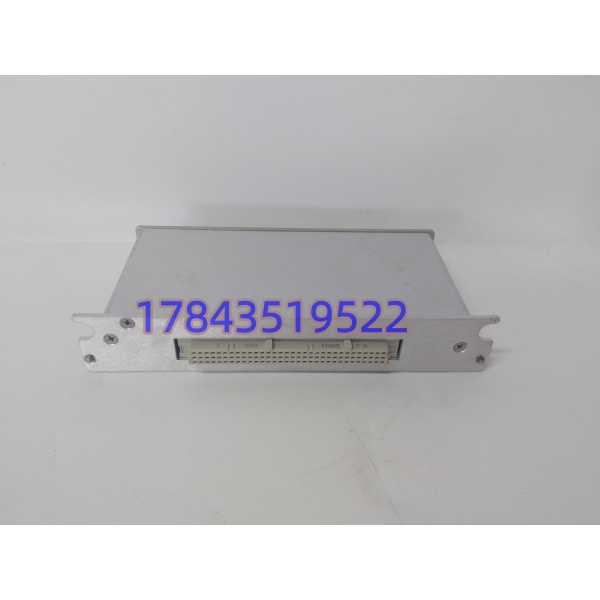

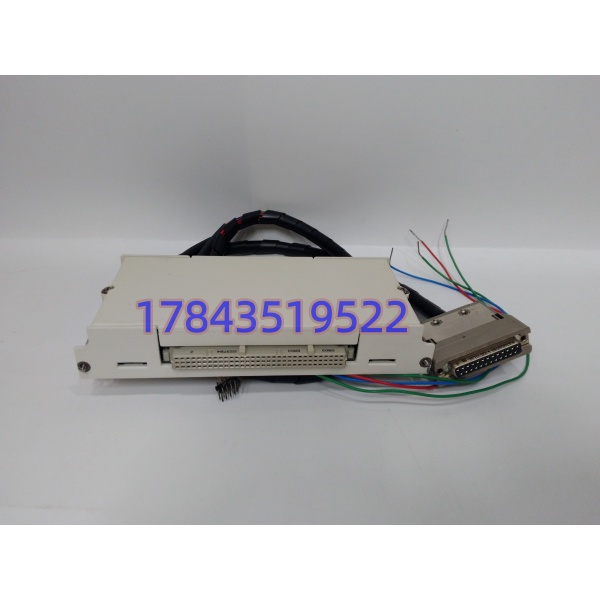

· 型号：SCXI-1326（NI型号）/ TBX-1326（配套端子块系列）
· 物料号：777207-26
· 品牌：National Instruments (NI)
· 系列：SCXI
规格参数
| 参数项 | 规格说明 |
|---|---|
| 端子数量 | 48个螺丝端子 |
| 端子分组 | 8组，每组6个端子（含VCC、GND和4个通道） |
| 组间隔离电压 | 300 Vrms（组对组 / 组对地） |
| 最大工作共模电压 | 250 Vrms（通过SH48-48-B电缆连接时） |
| 兼容模块 | SCXI-1162, SCXI-1162HV, SCXI-1163, SCXI-1163R |
| 配套电缆 | SH48-48-B屏蔽电缆（48针） |
| 安装方式 | 前面板安装（直接插在SCXI模块前端连接器上） |
| 接线方式 | 螺丝端子（剥线长度≤7mm，扭矩5-7 in-lb） |
| 工作温度 | 0°C 至 50°C |
| 存储温度 | -20°C 至 70°C |
| 相对湿度 | 5% ~ 90%（无冷凝） |
| 安全认证 | IEC 61010-1, UL 3111-1, CSA C22.2 No.1010.1 (CAT II, 污染等级2) |
| 外形尺寸 | 1.2 x 6.8 x 8.0 英寸 |
产品介绍
如果你在用SCXI-1162HV做高压数字输入检测，光买模块是没有用的——拿什么去接现场的220VAC接触器辅助触点？拿什么去接地？SCXI-1326就是干这个“最后一米”接线活的。它提供48个螺丝端子，分成8组隔离，每组接4个通道，组与组之间能扛300V的共模电压。现场实测发现，很多“模块坏了”的误报，其实都是接线端子板上的螺丝没拧紧、或者VCC/GND端子定义搞混了——下面这张表你最好存一份。
用SCXI-1162HV时，VCC端子悬空不接，GND接信号公共地，CH(X)接输入信号。千万别把VCC当电源用，烧了光耦可别怪模块。这块端子板本身不带电子元件，坏了只能换整个板子——而NI已经停产SCXI平台很多年了。
应用场景与库存策略
痛点切入
这块板子本身很少坏——它就是个无源接线板。但它一坏往往是物理损坏：端子被大电流烧焦、螺丝滑丝拧不紧、排线接口针脚断裂。一旦出问题，现场几十路信号全部中断，而且你没法只换一个端子——只能整块板子换。
典型场景与备货建议
- 电力设备监测（高压数字信号采集）：SCXI-1162HV + SCXI-1326组合用于检测配电柜内接触器、断路器的通断状态。策略：建议备1块。线接错了把端子烧了是常见事，而这块板子停产了，渠道商手里存货有限。
- 工业自动化（接近开关/按钮信号采集）：现场几十个接近开关、按钮信号通过SCXI-1326接到SCXI-1162模块。策略：如果现场有2个机箱在用，备1块够用。注意配套的SH48-48-B电缆也要有备用——线缆老化断线比端子板本身更容易出问题。
- 老旧测试台改造：从SCXI-1162升级到1162HV时，接线定义变了——旧配置里VCC是供电端，新配置里VCC悬空。策略：如果改接线的同时换新板子，建议把换下来的旧端子板留在库房当备件。端子板不挑模块型号，新旧通用。
真实案例
有个做电池包测试的客户，用SCXI-1162HV采集几十个温度继电器的通断信号。某天第3组（通道9-12）所有读数全“断路”。排查了半天，发现是SCXI-1326端子板第3组的GND端子在接线时被拧滑丝了，接地不良导致整组信号飘移。因为没有备件，他们只能把第3组的4路信号改到第8组（空闲组）上，重新调整软件通道映射，折腾了4个小时。事后采购了一块SCXI-1326当备件——1300块钱的端子板，换4个小时的停机工时，这笔账不用算第二遍。
