描述
产品详情

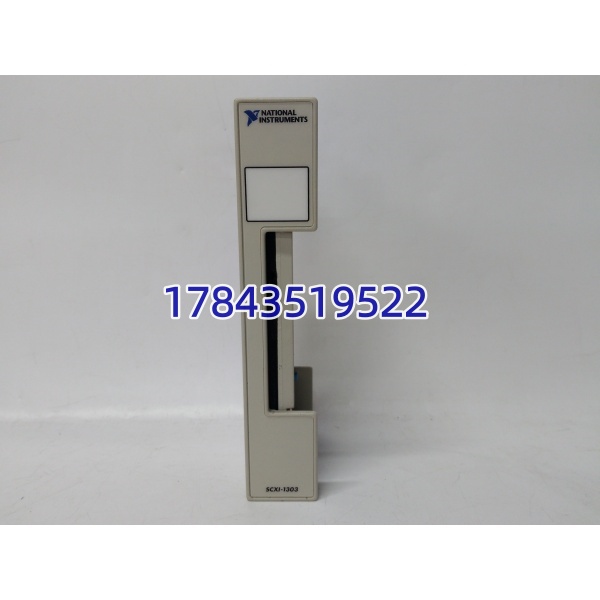

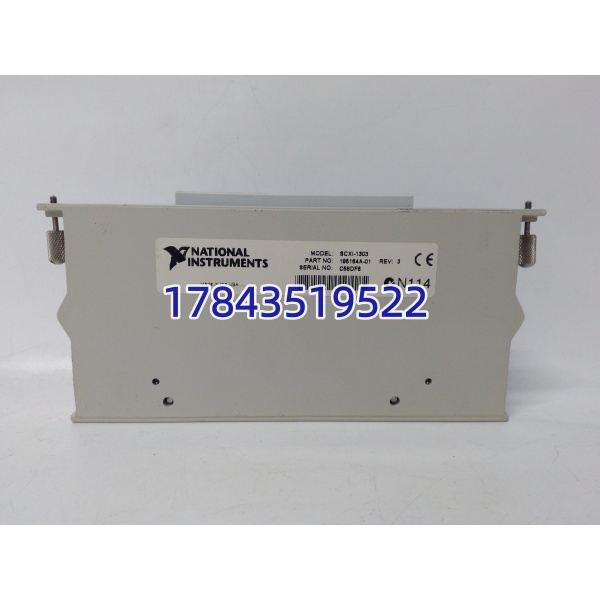

· 型号：SCXI-1303
· 品牌：National Instruments (NI)
· 系列：SCXI Series — Shielded Breadboard Terminal Module
规格参数
- 模块类型：SCXI 前端无源屏蔽面包板端子盒（Shielded Breadboard Terminal）
- 适用主机模块：NI SCXI-1100、SCXI-1102、SCXI-1102B、SCXI-1104 等多路复用模块（需 68-pin 扁平缆）
- 连接方式：通过 68-pin 束缆（CA-68-x 系列）连 SCXI 模块前端；现场线接盒面螺钉端子或焊接面包板区
- 面包板区域：标准原型区可供焊接分立元件（电阻/电容/电桥补偿等）做自定义调理
- 端子数：依版本提供多组 screw terminal（通常 16～32 个接入点，一一映射至 SCXI 模块模拟输入通道）
- 屏蔽：金属屏蔽外壳带接地端子，降低共模噪声——必须接测量系统机壳地
- 供电：无源（不内置电源，若需激励电压如电桥+EXC 需外部供给引至面包板）
- 兼容线缆：NI CA-68-1（1m）/ CA-68-2（2m）68-conductor ribbon cable
- 安装：桌面放置或螺钉固定在 SCXI 机箱旁（非插机架槽位）
- 工作温度：0℃ ~ +50℃（存储 -20~+70℃）
- 湿度：10%~90% RH 非冷凝
- 尺寸（约）：180×130×45 mm
- 生命周期：停产(Obsolete / Legacy)，二手/NOS 流通
- 认证：CE
产品介绍
SCXI-1303 是 NI SCXI 系统里的”万能接线头”——它不放大不转换信号，就是一个带屏蔽的金属盒，里面一块面包板+螺钉端子，一头 68pin 缆连 SCXI 多路复用模块（如 1102），另一头让你把热电偶、应变片、电压源等自定义搭电路后送进采集卡。适合实验室做电桥补偿、RC 滤波、分压，不适合直接工业现场（无防爆、无信号调理芯片）。
有一点要注意：这是无源端子盒，如果需要热电偶冷端补偿(CJC)、隔离放大、应变激励等，应选 SCXI-13xx 系列有源调理模块（如 SCXI-1310/1320/1349 等）。买 SCXI-1303 只因你需要自定义接线或老系统原配此盒——确认你 SCXI 模块是 1100/1102 系列且原有机柜配了此盒，别和 SCXI-1300（机箱）或 SCC 系列混淆。
应用场景与行业案例
痛点切入
我在高校/研发实验室遇过用 SCXI-1102 + LabVIEW 采多路应变片，原先用 SCXI-1349（带 excitation）后来改自制温度补偿电桥——换 SCXI-1303 面包板搭差分放大和基准，省买新调理卡钱，信号质量靠手工调 RC 搞定。
典型场景
- 研发/计量实验室 — SCXI-1102 前端自定义信号调理（滤波/分压/电桥），非它不可因原系统指定此面包板盒。
- 高校力学测试 — 应变片/压力传感器多路采集，现场先进 SCXI-1303 做简单桥路平衡再入 MUX。
- 老 NI 系统 MRO — 原 SCXI 架配此端子盒老化丢失盖/缆，补同型号恢复接线能力。
- 原型验证 — 快速搭电路验证传感器信号质量再决定是否购入正式调理模块。
真实案例
某航空材料试验室 SCXI 架（SCXI-1000 + 1102B）原配 SCXI-1303 端子盒螺丝端子锈蚀无法锁紧，应变片引线接触不良致数据跳变。库房有拆机 （同版），断电拔 68pin 缆移新盒、重接应变片引线至面包板区端子、确认屏蔽壳接地，上电重做桥路平衡，数值稳定。老师傅说：”这破铁盒子没芯片，但没了它 1102 没法接线，二十年前的 NI 设计挺实用。”
