描述
产品详情

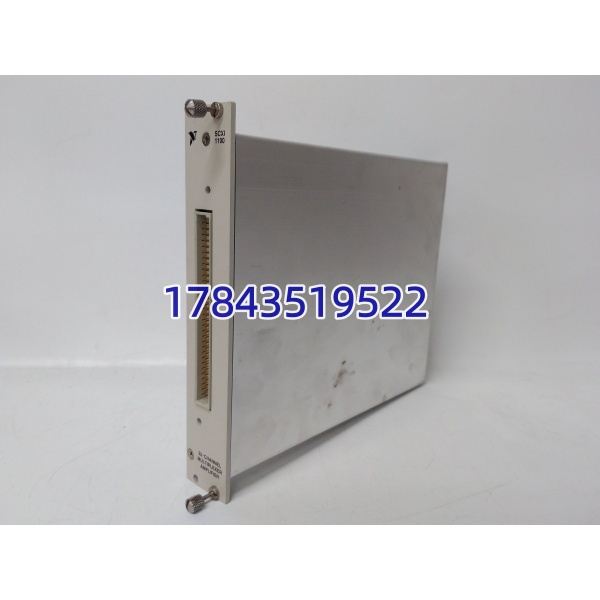

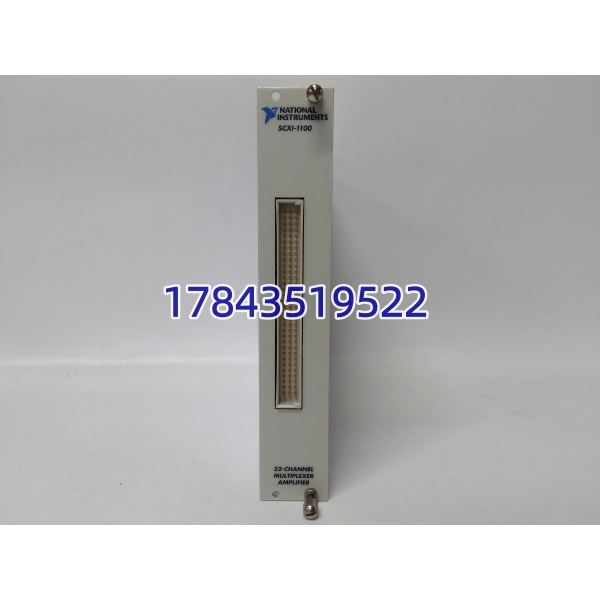

· 型号：SCXI-1100
· 品牌：National Instruments (NI)
· 系列：SCXI — 32-Channel Analog Input Module
规格参数
- 通道配置：32 路单端或 16 路差分模拟输入，通过内部继电器矩阵切换
- 输入范围：±10 V、±5 V、±2 V、±1 V（配合增益 ×1, ×2, ×5, ×10）
- 信号调理：内置二阶巴特沃斯低通滤波器，截止频率 15 Hz / 150 Hz / 1.5 kHz / 15 kHz 可选
- 复用机制：32:1 多路复用器，将 32 路信号汇总至单路输出，降低后端 DAQ 卡成本
- 采样吞吐：总采样率约 333 kS/s（单通道全速约 10 kS/s）
- 隔离保护：通道对背板 250 Vrms 隔离，有效抑制共模干扰

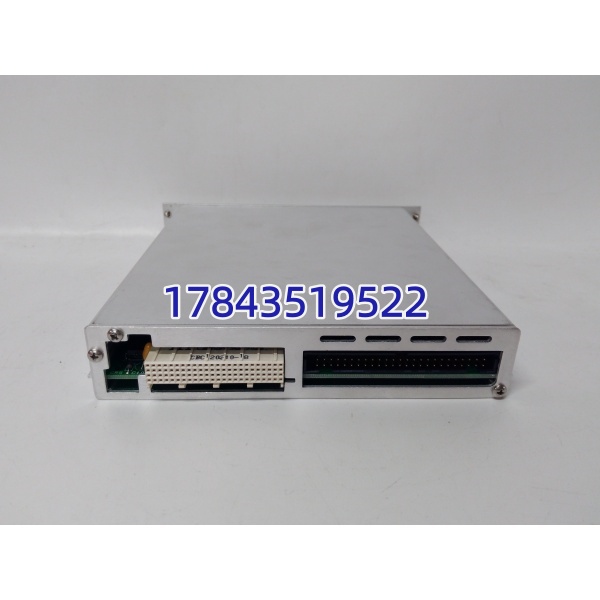

- 连接接口：前端 96 针 DIN C 型母座，后端 50 针 SCSI 带状电缆接口
- 安装方式：插入 SCXI-1000/1001/1002 等机箱单槽位
- 供电方式：由 SCXI 机箱背板统一供电，无独立电源接口
- 工作温度：0 ℃ 至 +50 ℃
- 尺寸重量：102 × 152 × 25 mm，约 180 g
产品介绍
SCXI-1100 是 NI 经典 SCXI 平台里的“万能表头”，专门解决多路低速传感器信号进电脑难的问题。它把 32 路信号通过多路复用器汇聚到一路，配合 16 位采集卡就能完成几十路测温测压任务，比给每台设备配采集卡划算得多。
坦白讲，这卡现在的定位很尴尬。虽然隔离和抗噪能力在实验室依然能打，但采样率太低，完全跟不上现在的运动控制需求。加上 NI 主推的 CompactDAQ 平台不支持老 SCXI 机箱，这玩意儿基本只能在老测试台或高校实验室里发挥余热，新项目真没必要硬上。
应用场景与行业案例
痛点：几十路热电偶或压力变送器要测，用普通 DAQ 卡成本高且容易受工频干扰。SCXI-1100 利用内置隔离和滤波，能在强干扰环境下稳住读数，且复用架构大幅降低了通道成本。
典型场景：
- 环境与寿命测试：高低温试验箱内密集布置几十路温度测点，低成本实现长期记录。
- 高校教学实验：配合 NI-DAQmx 软件，让学生快速搭建多通道采集系统。
- 老旧设备改造：保留原有的 SCXI 机箱和接线，只升级上位机软件，极大降低改造风险。
真实案例：
某高校材料实验室有一台服役十年的疲劳试验机，原配 SCXI-1100 模块偶发读数漂移。我们排查发现是模块内部继电器触点氧化导致接触电阻变大。考虑到原机箱布线极其复杂，重新设计成本太高，最终采购了一块同型号拆机良品替换。上电后在 MAX 软件里做自校准，读数立刻恢复正常，整套系统又续命三年。
