描述
产品详情

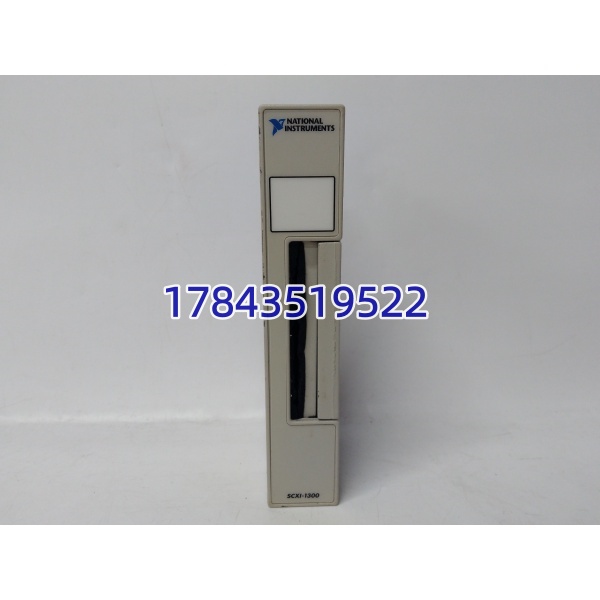

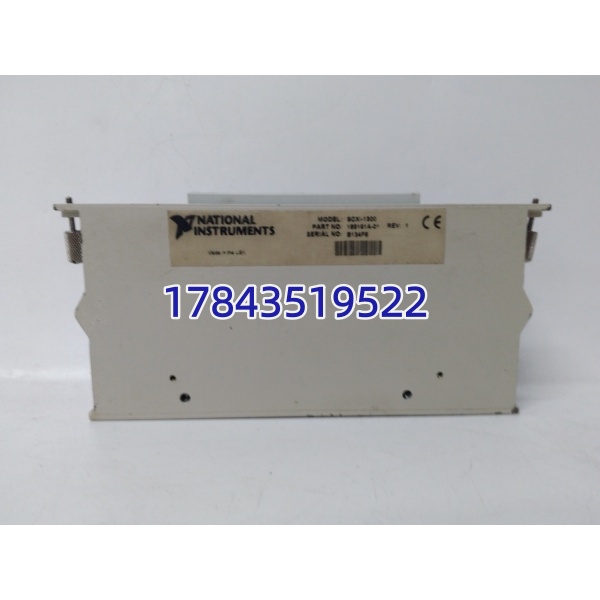

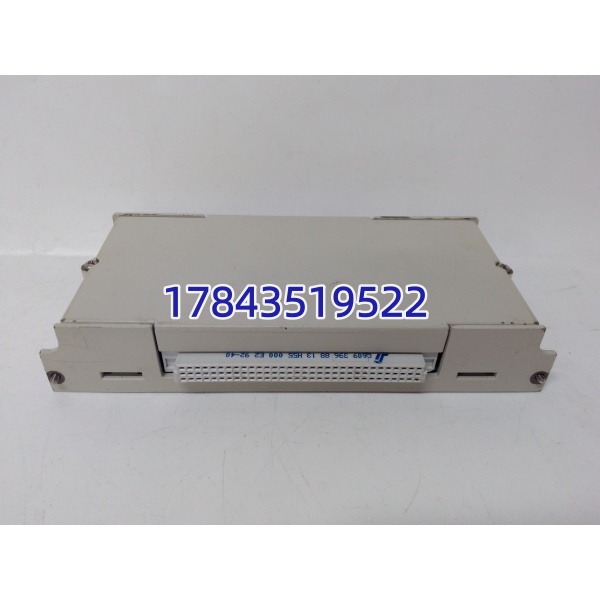

· 型号：SCXI-1300
· 品牌：National Instruments（NI）
· 系列：NI SCXI Signal Conditioning System — Analog Input Terminal Block
规格参数
- 模块名称：SCXI-1300 — 8-Channel Analog Input Terminal Block
- 适用 SCXI 模块：SCXI-1100（8 ch 12‑bit AI）、SCXI-1102（16 ch 16‑bit AI）、SCXI-1125（Isolated AI）等 NI 模拟输入调理模块（须确认模块手册”Compatible Terminal Blocks”列表——SCXI-1300 是 SCXI-1100/1102 的标准端子块之一）
- 通道数：8 路（对应 SCXI 模块 Ch 0–7 或 0–15 依模块——1300 提供其中 8 路物理端子，高密 16 ch 模块通常需 SCXI-1303 或双 1300）
- 接线形式：螺钉式端子块（可拔式 Phoenix‑style 端子 strip，通常 20‑position 或 16‑position 依版本），支持 16‑26 AWG 导线
- 信号类型支持（通过跳线与外部元件）：
- 电压：±10 V、±5 V、0–10 V、0–5 V（直接接端子）
- 电流：4–20 mA 经外接或焊接 250 Ω 精密电阻跨端子（部分用户焊于板上预留 R 位）
- 热电偶（TC）：带 CJCG（Cold‑Junction Compensation Generator）插座或板上温度传感器——插 SCXI‑1100/1102 时由模块读取 CJC 值做软件冷端补偿
- RTD：通过外接激励与 3/4‑wire接法（通常需外供电流源或利用模块内置）
- 输入保护：部分版本板上印丝注明可加 TVS 或 RC 网络（用户自选件），模块本身无有源保护
- 隔离：功能隔离由 SCXI 主模块提供（2‑kV 通道‑背板 依主模块型号），端子块本身为无源导体
- 安装：卡入 SCXI 模块前面板舌槽并锁紧两颗拇指‑screw；可与 SCXI‑1304（带 BNC）混用同一模块依需求选配
- 工作温度：0 °C ～ +60 °C（同 SCXI 机箱环境），存储 -40 ～ +85 °C
- 物理尺寸：约 105 × 38 × 25 mm（依具体 revision A/B/C）
- 配套附件：SCXI‑1100/1102 模块出厂常附 SCXI‑1300 或需单独采购；可选 SCXI‑1303（高密度 16 ch 端子）、SCXI‑1304（BNC 端子）
产品介绍
SCXI‑1300 是 NI SCXI 模拟输入系统的”面孔板”——现场信号（电压/热电偶/分流后经 250Ω 变电压的电流）从这上面螺丝端子进去，经很短走线连到 SCXI‑1100/1102 模块前端放大 A/D。它带冷端补偿传感器插座供 TC 测温用，板上预留元件位让用户按应用加 RC 滤波或取样电阻。因为没有有源电路，故障率极低——现场出问题九成是接线松、热电偶极性反、忘了焊 250Ω 电阻或 CJC 没启用。
坦白讲这东西在实验室和老试验台存量大，NI‑DAQmx 里选对 SCXI 模块型号+端子类型（SCXI‑1300）软件自动映射通道。换件唯一要注意：拆旧前拍照记录每根线（尤其是多 TC 共 COM 接法），新块插上前确认 CJC 小元件未脱落（偶尔运输震掉）。
应用场景与行业案例
最典型痛点：试验台做 4–20 mA 变送器采集，接 SCXI‑1300 后 NI‑MAX 里读恒 0——忘记焊 250Ω 分流电阻。焊好后读数立刻正常。
典型场景：
- 发动机/零部件试验台：SCXI‑1102 + SCXI‑1300 采集缸压（电荷→电压经前放）、油温 TC(K‑type)、进气压 4–20mA，LabVIEW 实时显示。
- 高校/研究所材料力学：应变片经 SCXI‑1520 放大+SCXI‑1300 端子做桥路平衡调节与接线。
- 产线离线测试台保产：老 NI SCXI 机箱配 1100+1300 做模拟量巡检，端子块氧化或螺丝松是主要维护点。
- 热电偶温度分布监测：多支 K/J 型 TC 共 COM 接 SCXI‑1300，CJCG 做冷端补偿，软件温度正确。
真实案例：某汽车研发 NVH 试验台 NI SCXI‑1102（16 ch AI）+ SCXI‑1300×2 采集加速传感器（ICP 经 SCXI‑1531 供恒流）与排温 K‑型 TC。大修后开机 TC 通道读值偏低约环境室温值——查是 SCXI‑1300 上 CJC 小热敏电阻引脚在运输震动中脱焊（肉眼难见），导致模块认为冷端 0°C 未补偿。借备用 SCXI‑1300 替换（同螺丝线序），上电 NI‑MAX 自认硬件，TC 读值恢复正常。保运说：”这端子块没芯片，坏就是脱焊或线松——换完拍个照留底。”
