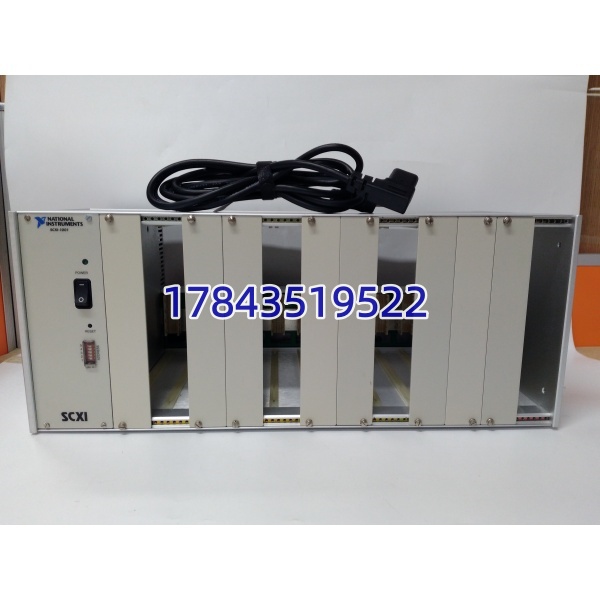

NI SCXI-1001 | Signal Conditioning eXtensions for Instrumentation 8槽机箱 NI SCXI-1001 | 停产备件 配SCXI模块 供±12V/+5V背板总线

描述

产品详情

· 型号：SCXI-1001

· 品牌：National Instruments (NI)

· 系列：SCXI Series — 8-Slot Signal Conditioning Chassis

规格参数

• 产品类型：SCXI 8-Slot External Signal Conditioning Chassis（主机箱本体，不含SCXI模块、不含接口模块、不含线缆）
• 适用模块：全系SCXI插入式调理模块——SCXI-1100/1102(热电偶/mV AI)、SCXI-1125(高压AI)、SCXI-1160/1161(DI/DO)、SCXI-1303(端子放大器)、SCXI-1503(应变/电桥)等
• 接口模块槽（最右通常Slot 8或Slot 1依配置）：须插 SCXI-1349(至PCI/PCIe M Series DAQ卡)、SCXI-1350(PXI DAQ)、SCXI-1320(并行口老式)等——机箱本身不连PC，必须配接口模块+线缆+DAQ卡
• 背板总线：SCXI proprietary ribbon/bus carrying analog mux’d signals + control lines to interface module
• 内置电源：线性稳压电源输出 +5V @典型3A、+12V @1.5A、-12V @1.5A（依负载及模块配置），输入 100~240VAC 50/60Hz 自动切换
• 槽位数：8个标准SCXI模块槽位（含1个用于接口模块或留空）
• 风扇：后部内置温控风扇（可手动Hi/Lo/Off开关），进气滤网可拆洗
• 状态指示：PWR（绿=电源OK）、OVP（红=过压保护触发/电源故障）
• 安装方式：台式放置或19英寸机架安装（耳片标配），可选机柜导轨套件
• 工作温度：0℃ ~ +50℃（存储 -20℃ ~ +70℃）
• 湿度：10%~90% RH 非凝露
• 认证：CE、cULus、FCC Class A
• 物理尺寸（约）：445×311×133 mm（W×D×H 含耳片/把手），19″宽×2U高×12.25″深，重≈9kg（空）
• 配套必购：①SCXI调理模块(依信号类型) ②SCXI接口模块(如SCXI-1349) ③SCXI ribbon cable(68-pin/50-pin依DAQ卡) ④NI DAQ卡(PCI/PCIe/PXI如PCI-6221/PXI-625x etc.)

产品介绍

SCXI-1001是NI经典的信号调理”铁盒子”——里面就是背板电源和总线，插上SCXI调理模块把微弱/高共模信号放大隔离后再送NI DAQ卡做A/D。它本身不采集不存储程序，纯粹是模拟前端+电源平台。常见搭配：SCXI-1102（32路热电偶/mV输入）+ SCXI-1303（端子面板+冷端补偿）+ SCXI-1349接口→PCI-6221 DAQ卡，做多通道温度采集。

坦白讲两个易踩坑：①SCXI-1001只是机箱，必须另买SCXI模块+接口模块(SCXI-1349等)+DAQ卡——到货是空箱没模块插不干活；②接口模块型号要跟你DAQ卡匹配——老SCXI-1349配M系列 PCI-622x/625x用68-pin线缆，新X Series(PCIe-63xx)也兼容但需确认线缆(PMC-68xx)。我现场遇过有人买SCXI-1001以为自带采集功能，结果没配DAQ卡和接口模块白等一周。

应用场景与行业案例

痛点：实验室多通道热电偶采集受现场变频器共模干扰大，普通DAQ卡直接接补偿导线信噪比差——SCXI-1001+SCXI-1102+SCXI-1303提供仪器级放大(×100~×500)、低通滤波、通道间隔离及冷端补偿，温漂大幅改善。

典型场景：

• 科研/试验台多通道温度采集：SCXI-1001 + SCXI-1102(32ch thermocouple amp) + SCXI-1303(T/C terminal w/CJC) + SCXI-1349 → PCI-6221，非它不可因需SCXI高CMR(>140dB)和冷端补偿精度
• 工业测试台应变/桥路信号调理：SCXI-1503桥放大插，配合连PXI DAQ做动态应变采集
• 老NI-DAQ系统维护备件：原风扇异响或电源电容老化导致±12V纹增大——原位替换同号机箱，SCXI模块原样迁移
• 高压模拟量隔离采集(±300V)：SCXI-1125插通过光隔接口模块送DAQ，保护DAQ卡不被高压打坏

真实案例：

某航空发动机试车台（98年投运）PWR灯灭——拆开查内置线性电源主滤波电容鼓包致+12V跌落。从库存调同号测试OK，将原SCXI-1102/SCXI-1303/模块原样拔出插新箱、重新紧固68-pin带状缆——采集恢复正常。老师傅说这箱子电源电容是唯一年限老化件，超12年留意风扇噪音变大或测量值漂移先查±12V纹波。
