描述
产品详情

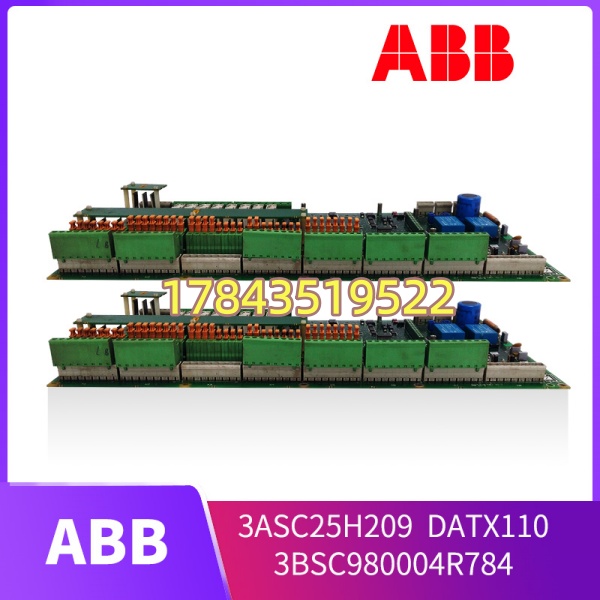

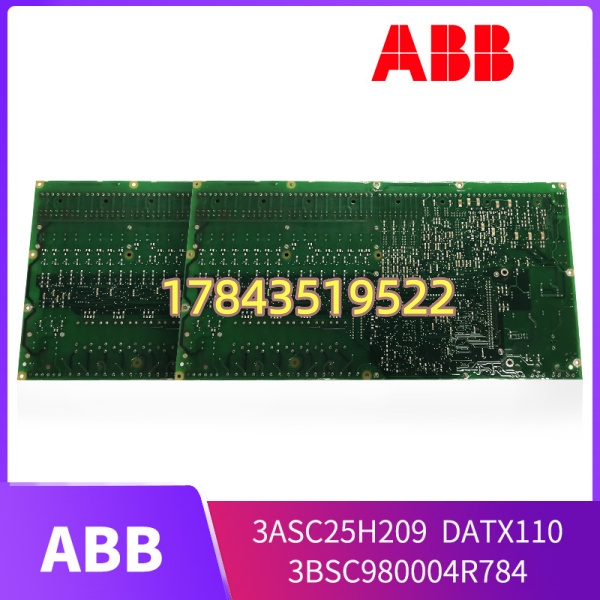

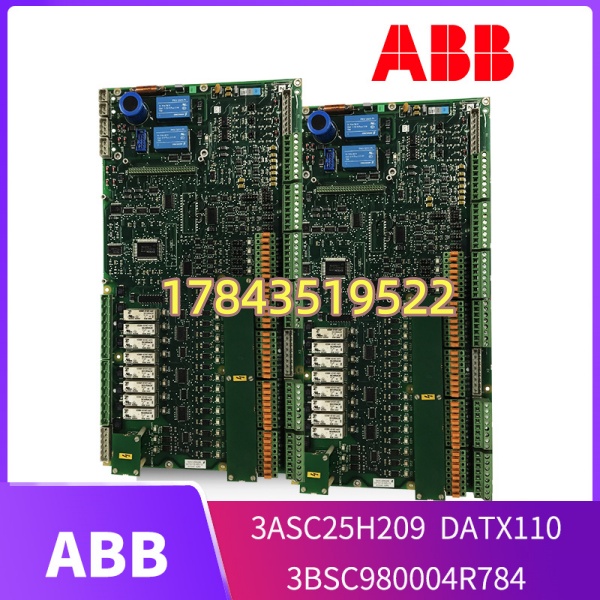

· 型号：DATX110（底座组件号 3BSC980004R784，板卡件号 3ASC25H209）
· 品牌：ABB
· 系列：S800 I/O — 通信接口模块（Bus Coupler for Profibus DP）
规格参数
- 产品全称：S800 I/O Profibus DP 通信接口模块（DATX110）+ 接口底座（3BSC980004R784）
- 现场总线协议：Profibus DP-V0 / DP-V1 从站，符合 EN 50170/ IEC 61158
- 波特率范围：9.6 kbps ～ 12 Mbps（自动协商）
- 总线接口：Sub-D 9pin（Profibus D-Sub female），内置终端电阻可拨码
- 背板/系统总线：连接右侧 S800 I/O 模块（CI858/CI854 主站侧经 Profibus 访问）
- 最大扩展 I/O 模块：通常 ≤12 个 S800 I/O 模块（依底座版本及 GSD 文件，具体以组态软件为准）
- 供电电压：24 V DC（由底座端子或背板引入，典型功耗 ≤3W）
- 隔离：总线侧与系统侧光电隔离 ≥500V DC（具体值需核对手册 Publication 3BSExxxx）
- 诊断 LED：PWR（电源）、RUN（在线）、ERR（故障）、BF（总线故障）各一枚
- 组态工具：ABB Control Builder M / 800xA Hardware Editor，导入 GSD 文件（ABB_S800_DATX110.gsd）
- 热插拔：支持（I/O 站带电更换，主站重连自动恢复，需正确组态 SLOT 0）
- 工作环境：0～+60℃ / 5%～95% RH 无凝露 / 抗震 IEC 60068-2-6
- 安装方式：35mm DIN 导轨，插入 TU807/TU840/TU841 等 S800 端子单元最左 Slot 0
- 认证：CE、cULus、DNV（部分版本 GL/LR，需核对具体批次）
产品介绍
DATX110 是 ABB S800 I/O 系统的 Profibus DP 总线耦合器——简单说就是 I/O 机架的”头”，插在端子单元 Slot 0，右侧叠 I/O 模块（DI810/DO810/AO810 等），通过 Profibus DP 与主站（AC 800M 配 CI854/CI857，或西门子 S7-300/400）通讯。它本身不带 I/O 点，只负责把 背板数据打包成 DP 报文。底座组件号 3BSC980004R784 常和它绑定销售或单独作替换基座。
坦白讲，新项目 ABB 主推 PN800（Profinet）或 CI801/CI840（MasterBus 300），但国内大量存量 挂在 Profibus DP 上跑，DATX110 烧了就得找备件。有一点要注意：DATX110 不同于 内部的 CI857（也是 Profibus 但插 AC 800M 控制器侧），也不同于 TB840（光纤 ModuleBus），三者互不通用——买前确认你现场要的是 远程 I/O 站的 DP 从站头，不是控制器侧主站卡。
应用场景与行业案例
痛点切入
化工厂 远程 I/O 站 Profibus 通讯闪断，查下来是 DATX110 内部 DP 收发器老化，偶尔 BUS FAULT 导致整站 I/O 变 Bad Quality，联锁差点误动。原系统不动 I/O 模块只换头部——这种场景下找测良拆机件最经济。
典型场景
- 火电/化工 远程 I/O 站 —— 磨煤机/加药间就地柜， + 8～12 片 I/O 经 Profibus DP 回 AC 800M 主控，省电缆成本
- 造纸/冶金产线改造 —— 原有 SLC/S7 主站通过 DP 接入 ABB I/O 站做信号采集， 作标准 DP 从站
- 水处理厂加氯撬块 —— 紧凑柜内 DIN 导轨安装，与第三方 SCADA 主站 DP 互联
- 老 800xA 系统扩容保留 Profibus —— 新 I/O 站仍用 保证 GSD 一致，不做网络重构
- 海上平台撬装设备 —— 带诊断 LED 快速定位总线终端电阻未投入问题
真实案例
沿海某 PTA 装置 I/O 站（距主控室 400m Profibus 光缆+OLM 转 RS-485），凌晨 02:17 BF LED 快闪，I/O 站全红。到现场量 DP 电压正常，替换 试之——RUN 灯常亮、BF 灭、I/O 陆续恢复 Good Quality，全程不停机热插（先确认主站已组态 Slot 0 为此 ）。事后看旧件 DP 芯片温漂致波特率失锁。老师傅说：”这玩意儿一挂全站没，以后多备一块。”
常见问题解答 (FAQ)
支持 I/O 机架热插拔设计，可带电拔出/插入。但有两点——拔之前确认主站已组态且控制器在 RUN（拔掉期间该站 I/O 报 Bad Quality，下游逻辑需有替代值防误动）；插入新件后一般 10～30 秒自动与主站建链，RUN 灯亮即恢复。不建议在总线严重繁忙时频繁插拔。
是通信模块本体，3BSC980004R784 是其配套接口底座（Terminal Unit / Interface Base）。通常成套更换，若你只是底座端子烧蚀可单买底座，模块本身好的可沿用。买前核对你现场现有底座型号——TU807/TU840 系列兼容，老版 TU803 需确认固件匹配。
Q3：能和西门子 S7-300/400 做主从通讯吗？
可以。 是标准 Profibus DP-V1 从站，在 Step7 中用 ABB 提供的 GSD 文件（ABB_S800_*.gsd）组态，分配 I/O 一致性数据区即可。注意 I/O 模块的总字节数不要超出主站分配的 Input/Output 映像区。
Q4：停产了没新机，坏了怎么办？
ABB 第一代 Profibus 耦合器已逐步生命周期末期，全新原厂基本无货。现实做法：① 淘原厂拆机测良件（主流做法，核对条形码 3BSC980004R784 + 丝印）；② 若整站改造可升级为 CI857（如适用）或新增 PN860（Profinet 版）换网络架构，但需重新组态改 GSD/GSML。单纯备件替换建议找带通道测试的拆机件。
先看 LED：PWR 灭=24V 供电问题；BF 红灯常亮=未与主站建链（检查 DP 地址 DIP 开关、终端电阻、电缆）；ERR 红亮=模块自检故障多指硬件损坏。用 BT200 或主站诊断缓冲区读 Slave Diagnostic，若报”Slave not accessible”且线缆确认 OK、地址正确——优先考虑 硬件故障。
Q6：拆机件怎么鉴别真伪/是否翻新？
看 ABB 原厂标签条形码清晰、序列号可溯源；金手指无烧蚀发黑；上电 PWR 绿、未连主站 RUN 灭 BF 可能闪（正常待组态）；插已知好 机架连 CI854 主站验证 DP 建链及 I/O 数据刷新。闻板子无焦糊味，电解电容（若有）无鼓包。
