描述
产品详情

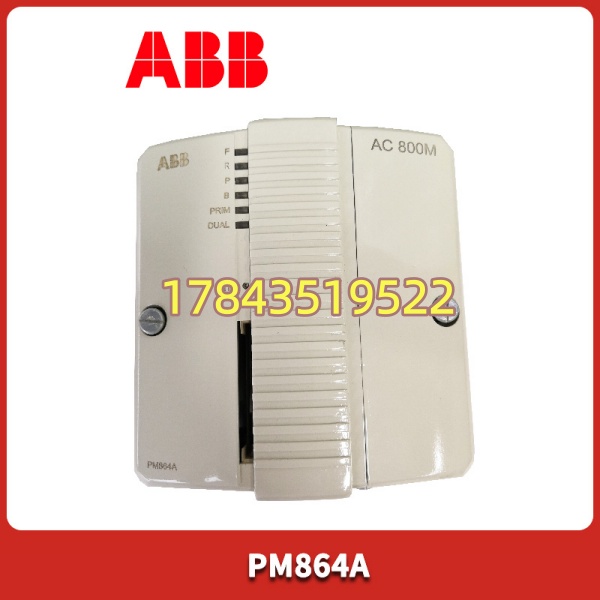

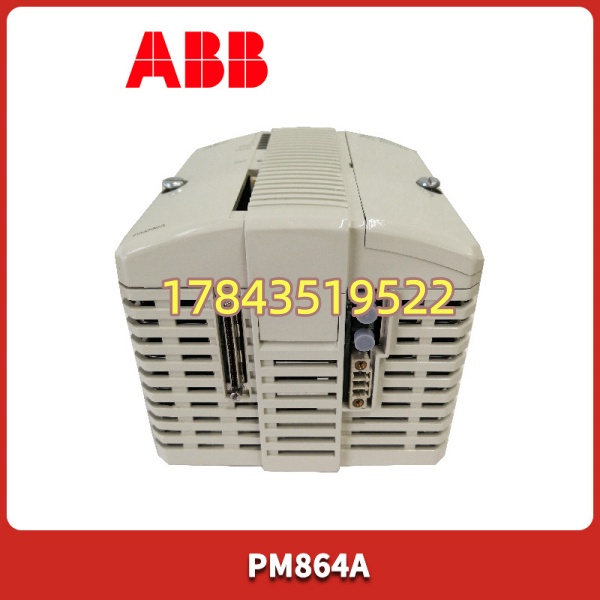

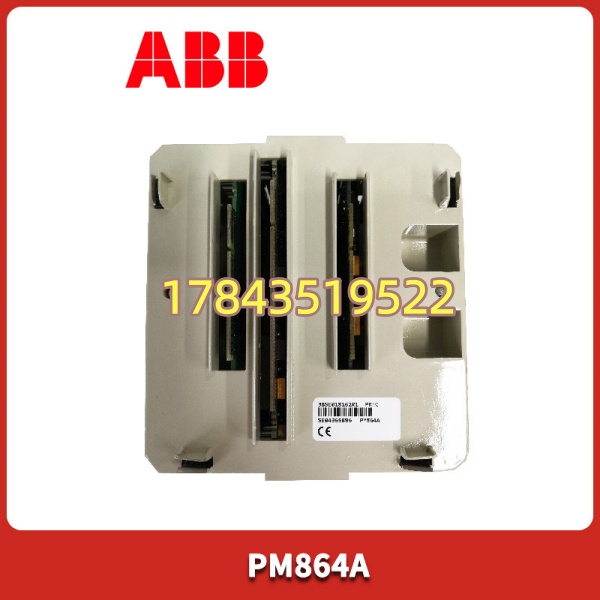

· 型号：PM864A（PM864AK01，订货号 3BSE018162R1，HIEE305082R0001 亦见）
· 品牌：ABB（瑞士/匈牙利产）
· 系列：AC 800M（System 800xA 控制层）
规格参数
- 产品型号：PM864A（AC 800M High Performance CPU with redundancy）
- 订货号：3BSE018162R1（PM864AK01 成套含电池及终端块）
- 处理器：32位 RISC PowerPC，~100MHz
- 用户程序内存：32 MB（应用代码 + 变量）
- 数据内存：16 MB（掉电保持，超级电容 + 锂电池备份）
- 布尔指令执行时间：典型 0.15 ms / 1000 条
- 可配置循环周期：1 ms ～ 数秒（依任务优先级）
- 通讯接口：2 × 10/100 Mbps 以太网 RJ45（独立 MAC，CN 控制网 + SP 服务口）；1 × RS-232 服务口（RJ45，本地调试/固件更新）；CEX-Bus 扩展槽 ×1（可插 CI854A/CI867 等）
- 冗余支持：原生支持 1:1 Hot Standby，需两台 PM864A + TB850/TB851 冗余底板 + 同步光纤（CI840A），切换时间 <50ms
- I/O 容量：最大支持本地+远程 S800 I/O 约 16,000 点（依网络拓扑）
- 编程标准：IEC 61131-3（LD/FBD/SFC/ST/IL），工程软件 Control Builder M Professional（v4.1+ 建议匹配固件版本）
- 供电：由 AC 800M 背板供 +5V / +24V DC（模块典型功耗 <8W，需核对电源模块余量）
- 安装方式：插入 AC 800M 机架（TP830 单机底板 / TB850+T851 冗余底板对），DIN 导轨锁定
- 工作温度：0～+60℃（IEC 61131-2）
- 存储温度：-40～+70℃
- 相对湿度：5～95% 非凝露
- 防护等级：IP20（柜内安装）
- 认证：CE / UL / cUL / IEC 61000 EMC/ IEC 61508 SIL2（依应用配置）
- 前面板 LED：RUN / STOP / ERROR / REDUNDANCY / ETH1 / ETH2 / STATUS
- 配套附件：通常随 K01 成套含电池（3BSE004939R002，需定期更换）、终端块（TK801V002 或 TK811V015 依底板）
产品介绍
PM864A 是 ABB AC 800M 系列里带冗余能力的中高阶 CPU，比 PM861A 内存大、速度快，比 PM866 便宜但性能略低。它跑 System 800xA 的控制层逻辑，管 S800 I/O、通讯卡（Profibus DP/Modbus TCP/FF 等），双以太网口分别接控制网和服务网。现场常见于电厂辅网、化工装置、水处理 DCS——要求连续运行又不能随便停机的场合，配成对做热备。
坦白讲，PM864A 目前原厂仍标 Active 但新项目多推 PM866/PM866K01。”A”后缀代表增强版（宽温/加强诊断），与无 A 的 PM864 引脚兼容但固件不同——混用会报版本不匹配。如果是老系统备件替换，找同型号 PM864A 或 PM864AK01 成套；若计划升级，PM866 可直替但必须用 Control Builder M 重新确认固件兼容性并核对底板版本（老 TB807 可能需换 TB850）。有一点要注意： 对 Control Builder M 版本敏感，太新的 CB M 打开老项目有时要升库，建议先备份原项目再动。
应用场景与行业案例
凌晨两点 DCS 主控柜 RUN 灯灭、ERROR 闪红——800xA 报”Controller Not Responding”，冗余对里主 CPU 挂了但备机也没起来（电池耗尽 SRAM 丢失），工艺被迫打手动。这时候你要一块测过的 ，灌备份程序，十分钟恢复自动。
典型场景：
- 火力发电厂（锅炉 MCS/SCS 辅机控制）：多回路 PID + 顺控，要求冗余切换无扰动， 配 TB850 冗余底板标准做法。
- 石化/化工装置（反应釜温度/流量配比 + ESD 旁路）：连续过程，停机成本高，双 CPU 热备标配。
- 市政污水/净水厂（泵群控 + 加药 + 远程 I/O 通过光纤）：通过 Ethernet 连多个 S800 远程站，程序量适中 32MB 够用。
- 制浆造纸/冶金老线 800xA 改造过渡期：保留原有 S800 I/O 和接线，只换 CPU 升代。
真实案例：
西北某 2×300MW 热电脱硫 DCS，运行第 12 年，#2 机组 SO₂ 吸收塔 主 CPU 板面电容鼓包导致周期性看门狗复位，备机虽接管但主备频繁切换造成 DCS 报警风暴。原厂已不主推，从 MRO 渠道调一台拆机测试品（附带电池及 TK801 终端块），到站后断电子板拔旧插新、插同步光纤、合电——从工程师站 Download 应用（3分钟），冗余对同步 OK，切换测试 <30ms 正常。老师傅说：”再跑五年等全厂 DCS 升级，这板子够本了。”
常见问题解答 (FAQ)
冗余配置下可在线更换故障的单块 CPU（先确认备机 RUN）——拔下故障件、插新件、上电自动同步程序（前提是 SRAM 未丢且新 CPU 固件匹配），通常 1~2 分钟完成同步。单机配置必须停机断电更换再 Download 程序。换件前一定确认 Control Builder M 里 CPU 固件版本与新模块一致或兼容，否则同步会失败。
物理插槽兼容，但固件/硬件版本不同。不建议混用——若在冗余对里一个 A 一个非 A，系统会报 Hardware Mismatch 不让同步。替换时尽量找相同 ，成套 K01 最佳（含匹配电池和终端块）。
Q3：程序/数据会丢吗？换新 CPU 要重下程序吗？
- 冗余对：备机正常且 SRAM 完好，新主 CPU 上电会从备机自动同步应用+数据，不需 Download。
- 双 CPU 均坏或 SRAM 失效（电池过期+断电久）：必须从工程师站 Download 项目备份（.acf/.apj）。建议每次维护后导出项目存档，现场常有人忽略这点。
- 电池（3BSE004939R002）典型寿命 3~5 年，RUN 态下更换不影响程序，STOP 态换可能丢 SRAM——养成定期巡检电池状态 LED 的习惯。
PM866（3BSE050200R1）性能更强可替 ，但注意：①底板建议用 TB850/TB851（部分极老 TP830 可兼容但需确认）；②Control Builder M 工程站软件版本须支持 PM866 固件，原项目需打开后重新选择 CPU 类型并 Download（不是纯硬件插拔替）；③CEX 通讯卡固件可能需同步升级；④冗余同步光纤模块 CI840→CI840A 建议一并核对。若只是 MRO 备件替换，优先同型号 省事。
Q5：怎么鉴别二手/拆机件是否良品？
要求供应商提供：①POST 上电自检通过照片/视频；②冗余同步测试记录（两台握手 OK）；③以太网口 Ping 通测试；④电池电压 ≥3.0V（新电池）；⑤外壳无变形、前面板 LED 无烧痕、背板金手指无氧化发黑。到货后先上机架做同步测试再正式投入。
Q6：配什么底板和同步模块？
- 单机：TP830 底板
- 冗余：TB850（主）+ TB851（备）冗余底板对 + CI840A 同步光纤模块（连接两 CPU 的 CEX-Bus 同步口）
- 电源：PS831 或 PS832（24V DC 入，供背板 5V/24V），注意计算包括 I/O 和通讯卡的功耗余量。
