描述
产品详情

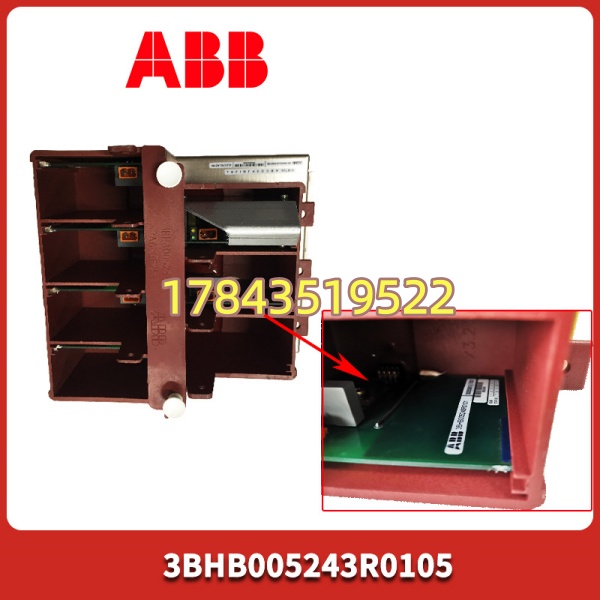

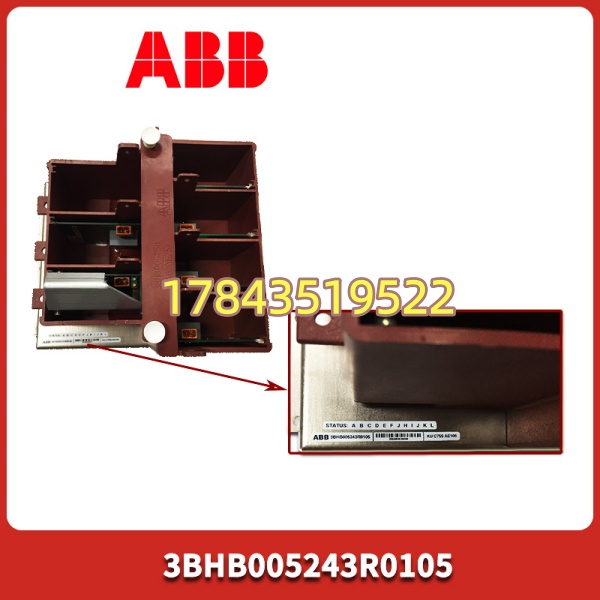

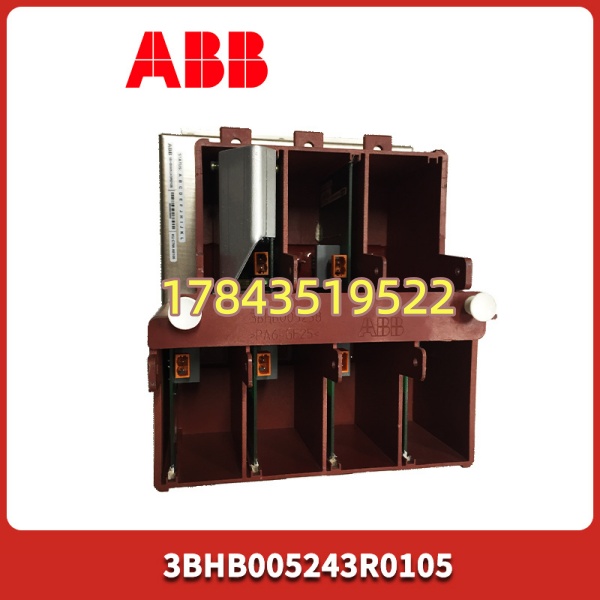

· 型号：KUC755AE105（订货号 3BHB005243R0105）
· 品牌：ABB
· 系列：ABB KUC755 系列 — ACS1000 / ACS5800 中高压变频功率单元控制板（※若为 AC 800M CPU 版见文末注）
规格参数
- 目录号：KUC755AE105，物料号 3BHB005243R0105（后缀 .1/.3 等不通用，需核对）
- 模块类别：ACS1000 / ACS5800 高压变频功率单元主控 CPU 板（Unit Control Board）
- 适用系统：ABB ACS1000、ACS5800 中高压变频器功率单元柜（部分 UNITROL 励磁柜也有同名板需核对）
- 控制电源：24 V DC（由单元内 DC/DC 电源板或柜内控制电源供给，典型 18~30V DC）
- 核心功能：单元 PWM 脉冲分配、IGBT/IGCT 门极驱动信号调理、单元直流侧电压采样、温度监测、光纤上行/下行通信
- 接口形式：多针欧式插座（与功率单元母板对插），含模拟采样、数字 I/O、光纤触发接口
- 通信方式：光纤串行链路与变频主控(AMC/DCU)同步，非标准工业总线
- 工作温度：0~+60℃（部分资料 -10~+70℃，以实物标签为准）
- 存储温度：-40~+85℃，湿度 5~95% RH 无凝露
- 安装方式：插卡式，固定在功率单元抽拉盒控制插槽，需防静电操作
- 尺寸/重量：约 180~220×120×35 mm / 0.3~0.5 kg（依版本）
- 认证：CE、UL（依出厂批次），符合 IEC 61000-6-2 EMC
- 生命周期：EOL 停产，原厂无新件，市场仅二手拆机/测试 OK 翻新
产品介绍
KUC755AE105 是 ABB 中高压变频功率单元里的”小脑”——负责把主控板算好的触发角转成 IGBT/IGCT 驱动脉冲，同时盯着单元过压过流做硬件级保护。它不跑 PLC 程序，不上 Ethernet/IP，坏了的表现通常是功率单元报”Communication Loss”、”Unit Fault”或某级单元无输出。换板不涉及下载参数（参数在主控），但必须确认版本后缀 AE105 与原柜一致——AE105、AE106、AE117 之间引脚定义和固件不同，混插必报错甚至损件。
坦白讲这板子停产久，ABB 官方走传动柜 AMS 升级或板级维修。现场应急基本靠渠道淘测过 OK 的拆机件。有一点要注意：ACS1000 和 ACS5800 用的 KUC755 版本不完全通用，采购前拍旧板正反面照片比对丝印和插座排列，别光对型号。
应用场景与行业案例
变频器报某个功率单元 Communication Lost，复位无效，量光纤正常——八成是这块板。高压变频柜环境恶劣（粉尘+热循环），板载电解电容干涸、光耦老化是主因，我遇过三年就挂的。
- 冶金行业高压除尘风机/轧机主驱(ACS1000)：功率单元控制板故障致单元旁路或跳闸，非它不可。
- 矿山球磨机/提升机主变频(ACS5800)：老旧柜备件，定期轮换测试防突发停机。
- 水泥厂高温风机中压变频遗留系统：原厂 EOL，只能二手渠道淘兼容版本做热备。
- 发电厂辅机高压变频(引风机/给水泵)：UNITROL 励磁柜若用同名板同理对待（需核对实物）。
真实案例：
西北某选矿厂 ACS1000 驱球磨机主电机，夜班跳停报 Power Unit #7 Comm Loss。对调光纤无果，量单元控制电源 24V OK，判定 KUC755AE105 失效。原厂已 EOL，停产升级报价超百万。从长期合作渠道调同后缀拆机件（附静态测试报告），断电放电后更换，核对跳线与原板一致，上电单元自检 PASS，当天恢复生产。老师傅交代：这类板每两年做一次预防性拆测轮换，电容鼓包早发现。
常见问题解答 (FAQ)
Q1：KUC755AE105 能当 AC 800M 的 CPU（PM865 之类）用吗？
市面上确有同名板被部分商家标为 AC 800M CPU，但两者 PCB 布局、接口完全不同。采购时务必核对实物——有以太网口+电池座是 CPU 版，有多排欧式插座+光纤头是传动功率单元板。
Q2：AE105 能和 AE117 / AE106 混用吗？
不能。KUC755 后缀代表不同功率单元代次、脉冲格式和通信协议，混插通常报 Config Mismatch 或 Unit Fault，严重可能烧母板插座。必须与原拆下板标识字母数字后缀完全一致。
Q3：新件还有吗？停产替代怎么做？
原厂 EOL。ABB 建议整机柜或功率单元级升级（AMS 服务），现实做法是购测试 OK 拆机/翻新版并要求卖家提供通电老化报告。勿买无测试记录的”外观件”。
Q4：更换需要下载程序或设参数吗？
不需要下载用户程序（参数存主控 AMC/DCU），但需确认 DIP 跳线/插头位置与原板一致，光纤按原位插回。上电观察单元 Status LED 是否 OK，若报 Fault 检查版本不符或插座氧化。
Q5：二手/翻新件怎么鉴别？
看 PCB 生产日期批次、电解电容顶部有无鼓包漏液（最常见失效）、金手指磨损程度、光耦表面有无裂纹。要求卖家提供静态测试或老化记录。没报告的的不建议直接上机——坏板可能拖死整个单元链。
