描述
产品详情

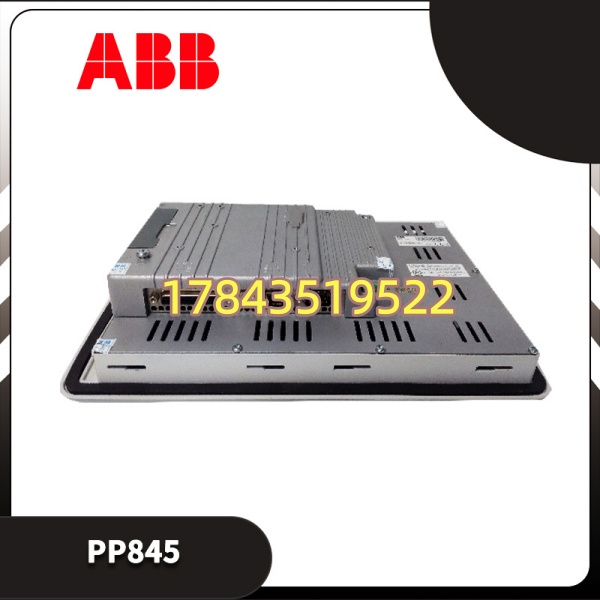

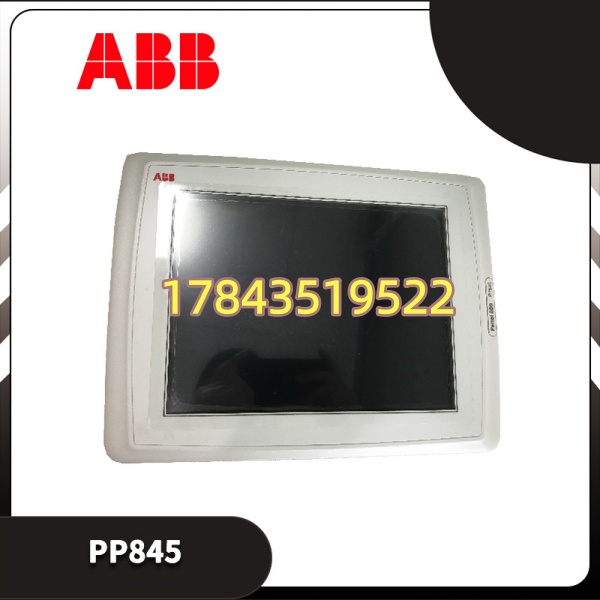

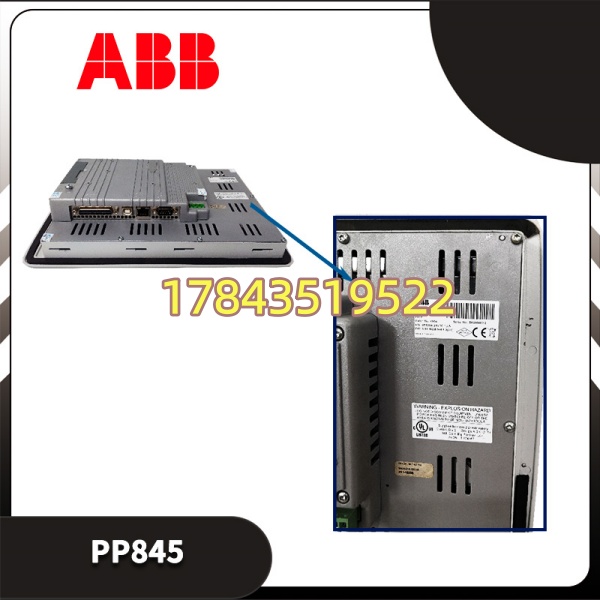

· 型号：PP845（3BSE042235R1）
· 品牌：ABB
· 系列：Panel 800 系列操作面板（Panel 800 Ver.3/5 兼容，后续由 PP845A/PP845A 3BSE042235R2 替代）
规格参数
- 目录号：PP845，完整订货号 3BSE042235R1（部分批次标 3BSE042235R100）
- 显示屏：10.4 英寸 a-Si TFT 彩色 LCD，主动矩阵
- 分辨率：SVGA 800 × 600 像素（16 位色，65536 色）
- 触摸屏：模拟电阻式（4线/5线，戴手套可操作），需定期校准
- 处理器 / OS：嵌入式工业处理器，Windows Embedded CE（版本依 Firmware，通常 CE 6.0 或 CE 7.0 对应 Panel Builder 800 V5.x）
- 内存：256 MB / 512 MB RAM（依版本），Flash 应用存储 ≥128 MB～4 GB（版本差异，以实物铭牌为准）
- 通讯接口：1× Ethernet 10/100Base-T RJ45，1× RS-232(COM1)，1× RS-485/422(COM2 或共用)，1× USB 2.0 Host（用于下载/USB 鼠标或存储）
- 支持协议：Modbus TCP / Modbus RTU，ABB SattBus（部分版），OPC DA/UA（需 Panel Builder 版本支持），可经网关接 Profibus DP（扩展模块 CB801/CBB01 选配）
- 电源：24 V DC（18–30 V DC 范围，SELV），典型功耗 15–20 W（约 0.6–0.8 A @24V）
- 防护等级：前面板 IP65 / NEMA 4X，后壳 IP20
- 工作环境：0 ～ +50°C（工作），-20 ～ +70°C（存储），5–90% RH 无凝露
- 安装：面板嵌入式开孔（约 246 × 188 mm，具体需核对安装图 3BSE042235 附件），深度 ≈ 50–60 mm
- 编程软件：ABB Panel Builder 800（V3.xx 或 V5.xx，注意 FW 与软件版本匹配）
- 认证：CE、cULus、RoHS（后期批次）
产品介绍
PP845 是 ABB Panel 800 家族 10.4 寸独立 HMI 终端，内置 CPU 和存储，跑 Panel Builder 800 组态的工程文件，通过以太网直连 AC800M 控制器或连第三方 PLC 做 Modbus TCP/RTU 通讯。常见于 ABB DCS 系统就地操作站——压缩机房、锅炉本体、开关柜门上的过程监控画面。
坦白讲，这东西现在新机基本推 PP845A（3BSE042235R2）或直接上 newer Panel 800 v6，但大量存量装置还在跑 PP845。它的痛点通常是：背光 CCFL 老化变暗（约 3～5 万小时）、电阻膜划伤导致触控漂移、CF 卡/Flash 损坏丢工程——大多情况整机换比修屏划算，所以 MRO 手里留一块测试 OK 的备机很值钱。
应用场景与行业案例
我在海上平台见过一套 AC800M + PP845 做压缩机组就地监控，操作间海盐雾重，五年后背光灯暗到中午都看不清参数，触控左上角要戳两下才有反应。工艺员说”还能凑合用”，直到一天上电卡在 ABB Logo 不进系统——Flash 坏块导致工程丢失（好在备份过 .apj 文件）。
典型场景：
- 石油天然气/海上平台——压缩机、分离器就地监控，PP845 连 AC800M 显示压力/温度/阀门状态，耐候性好
- 造纸/浆料生产线——配浆浓度、流量监控，多 分散在段控柜门
- 水处理/电站辅机——化水、输煤程控 HMI，Modbus TCP 连 S7-300/AB CompactLogix 也常用
- 化工间歇反应釜——配方调用+趋势记录，Panel 800 支持历史趋势和报警缓冲区
真实案例：北方某炼油厂加氢裂化装置，一台 做反应床层温度监视（连 AC800M 通过 Ethernet）。大修后重启发现触摸屏纵向 Y 轴全段偏差 30%，校准三次无效——拆开查屏后柔性排线压痕处铜箔微断裂（老化+长期振动）。库房有块二手 测试良品，下载原 .apj 工程→IP 改回原地址→上电直通。老师傅感叹原厂早停产，以后每年大修前先对一遍备件。顺便提醒：PP845A（R2）物理安装尺寸兼容，软件版本升到 Panel Builder 800 V5.x 以上可向下打开原工程重新编译下载，是稳妥的替代路线。
常见问题解答 (FAQ)
不建议。虽 24V 电源端有过载保护，但带电拔插可能导致工程未保存（若在线修改过变量）或背板瞬态尖峰打坏电源输入级。正确做法：在 Panel Builder 联机备份当前工程 → 断电 → 拆旧 → 装新 → 下载工程 → 核对 IP/MAC/站号 → 上电。
可以。PP845A 是 的后继型号，安装开孔、接头、Panel Builder 800 工程文件（V5.x 以上打开原 .apj → 重新编译 → 下载）基本兼容。注意两点：①软件版本要够新支持 PP845A；②原工程如用了特定旧版驱动或字体需确认移植后显示正常，建议桌面先打开验证再现场换。
Q3：工程文件丢了只有屏还能进系统，能上传出来吗？
Panel Builder 800 默认不勾选”允许上传”的话无法反向读出源码（只能看到运行时）。如果原机还能运行且当初勾选了允许上传，可用 Panel Builder → Upload from Panel 取回 .apj；否则只能从旧 PC/备份服务器找回，这也是为什么我强调每次下装完存档到共享盘。
①上电自举进系统不卡 LOGO；②背光均匀无发黄暗角（CCFL 老化看四角尤其左下）；③进入触摸校准，点屏幕九宫格全区响应；④读 Firmware 版本（Help→About），与你的 Panel Builder 版本确认可下装工程；⑤查背面以太网口 RJ45 簧片无氧化。要求卖家提供老化测试截图或视频。
通过 Ethernet 跑 ABB 专用 MMS/Control Builder 内建驱动（Panel Builder 选 ABB AC 800M driver），需确保：控制器 IP 在同一网段、防火墙放行、Panel 中节点地址与 Controller Properties 中 Station Number 对应。常见问题是对方改过控制器 IP 忘记同步 HMI 连接参数——换屏后连不上先 ping 再查驱动配置，别上来就怀疑硬件。
Q6：背光暗/触摸漂移是先换屏还是先校准？
触摸轻微漂移先做三点或四点校准（开机时长按某角进入校准模式或通过 Panel Builder 触发）。如果某区域完全无反应或校准后几天又偏→屏膜老化/破损，建议换整机。背光明显暗黄且调高亮度无效→CCFL 寿命到，基本也要换——不建议现场自行换灯管（偏光片易损）。
