描述
产品详情
· 型号：PDD500A101（完整订货号 3BHE037649R0101）
· 品牌：ABB
· 系列：DCS800-S 直流传动系统 — PDD500 系列电源分配/驱动接口模块（用于励磁或电枢辅助回路）
规格参数
- 目录号：PDD500A101，ABB 物料编码 3BHE037649R0101
- 适用系统：ABB DCS800-S 直流传动装置（及部分 ACS600 DC 改造应用），通常配合 SDCS-CON-2 / SDCS-CON-3 / SDCS-COM-2 控制卡
- 模块功能：励磁回路电源分配、门极脉冲分配（至晶闸管模块）、电压/电流检测信号引至控制卡、部分版本含励磁欠流检测
- 输入电源：由直流传动内部开关电源或控制卡提供 +24V DC / ±15V DC（依 DCS800 柜型，具体以柜内原理图为准）
- 接口形式：多针 PCB 插针/插座（与 DCS800 背板或扁平缆对接，常见 34pin/50pin 组合，需核对实物插头）
- 工作温度：0 ～ +55°C（柜内），存储 -25 ～ +70°C，湿度 5–95% RH 无凝露
- 安装方式：DCS800 柜内导轨或背板插槽固定（非独立机箱），通常通过螺丝+导向销定位
- 配套件：须与 SDCS 控制板、励磁桥/电枢桥晶闸管模块同柜使用，单独无法运行电机
- 绝缘/防护：PCB conformal coating（部分批次三防漆处理），工作海拔 ≤2000 m
- 认证：CE、cULus（依完整 DCS800 柜认证，单板随系统）
- 兼容替代：PDD500A101 同编码互换；早期近似版本需核对 PCB 丝印 Rev 与接头定义，不同 Rev 可能跳线有变
- 关键注意：该板带电部分临近高压直流母线取样回路，维护必须断开主电并等电容放电完毕（>5min），万用表确认无压再碰
产品介绍

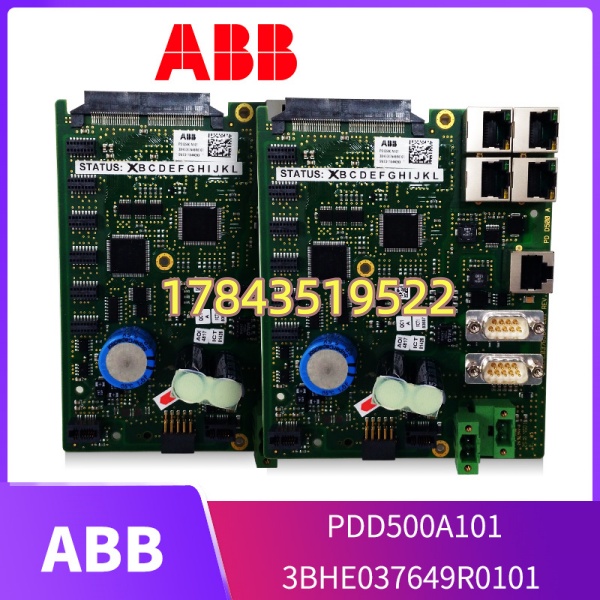

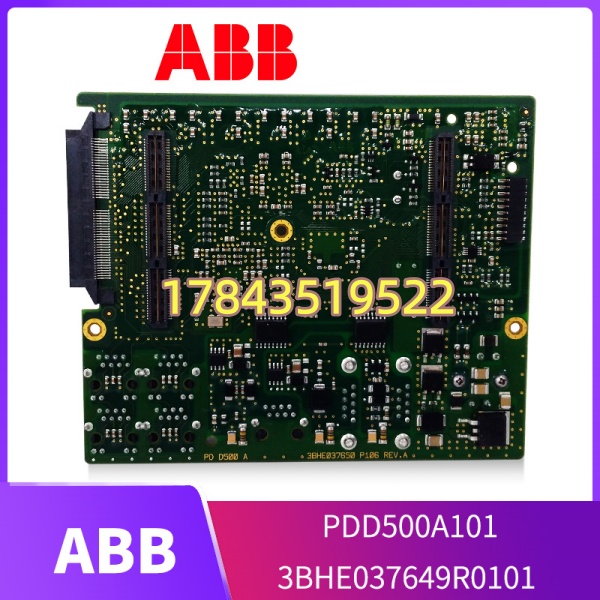

PDD500A101 是 ABB -S 大型直流传动系统里的励磁/电源分配驱动板，一头接 SDCS 控制卡来的低压脉冲和电源，另一头分配到励磁可控硅门极并取回电压电流反馈。简单说：控制卡算完触发角，真正把脉冲”送出去”给可控硅、把反馈”收回来”给控制卡的，就是这块板。它不跑程序，但是传动系统里物理连接最强电的部分之一。
我在现场遇到过轧机直流主传报”励磁故障”，查下来是 PDD500 板上电流检测采样电阻焊点因长期热循环开裂——控制卡读不到励磁电流所以封锁脉冲。这种板子停产多年，新机基本订不到原包，大多靠测试良品替换或翻新版维修后重涂三防漆。有一点要注意：同系列不同 Revision 的 PDD500 插头定义可能微调，换板时务必比对旧板丝印版本号和接线插针位置，别盲目插。
应用场景与行业案例
处理过钢厂粗轧机直流主传突然跳”Field Fail”，励磁电流示值飘到零但可控硅阻值正常。量 PDD500A101 板上取样电阻一端有压降一端没有——板级虚焊。这种故障不会烧保险，只会让你找半天。
典型场景：
- 冶金轧机主/辅传动—— 驱动 500～5000A 直流电机，PDD500 负责励磁分配，停机=产线全线停
- 造纸/纺织直流分部传动——多机架直流电机协同，老线大量 ，该板属高频故障消耗件
- 矿山提升机直流拖动——四象限运行对励磁反馈精度敏感，板卡老化致误报需原样替换
- 水泥回转窑直流辅传——高温多尘环境，PCB 三防漆老化后易受潮漏电，定期备板
真实案例：西南某中型钢企，1780 粗轧机主传 -S（额定 3500A）。夜班换完电枢快熔试车，一给励磁就报 FIELD FAILURE。电气工段查可控硅、励磁变压器均无异常，量 PDD500A101 板上励磁 CT 次级开路——拆板发现 PCB 靠边排针处敷铜微裂纹（十几年热胀冷缩）。库房正好有一块拆机 （同 3BHE037649R0101，Rev 一致），比对插针→原位替换→紧固→上电自检测试 OK，二十分钟恢复生产。老师傅后来说：”这种板以后按A类备件囤，别等跳车再满世界问。”
常见问题解答 (FAQ)
绝对不行。 这块板连接励磁取样和可能的直流母线检测回路，带电拔插极大概率打坏板上元件或造成控制卡 AD 通道过压损坏。正确流程：断主电源→等直流电容放电完全（>5 min，直流母线电压 <50V 确认）→断 24V 控制电→拔扁平缆→拆固定螺丝取出旧板→比对版本→装新板→恢复缆线→先上 24V 控制电测通讯/自诊断→再送主电。
Q2：旧板丝印写 PDD500A 没标 101，或 Rev 不同，能通用吗？
要看具体情况。3BHE037649R0101 = ，是特定 Rev。如果旧板只是省略后缀但插头定义、元件位号一致通常可替；若 PCB 版本号差一代（如早期 PDD500A 初版）接头排列或跳线位置不同，必须先比对实物照片/针定义再插，插错可能烧毁采样回路。稳妥做法：买时要求卖家注明 Rev 并提供板正反面清晰照。
分步排查：①先量励磁可控硅/二极管正向反向阻值正常；②查外部励磁 CT 回路通断；③控制卡（SDCS-CON-x）上电自检如报”Board Communication OK”但励磁电流反馈始终为零/溢出→重点怀疑 PDD500 板上采样电阻/运放；④有条件用示波表量控制卡发给 PDD500 的触发脉冲 presence。板卡损坏多表现为无反馈值、误报 Field Loss、偶尔伴随板面焦痕或电容鼓包。
Q4：买二手/拆机板怎么鉴别好坏和翻新问题？
①看 PCB 三防漆是否完整无熏黑，焊点无二次手工补焊痕迹（除个别维修品会标注）；②查板上电解电容无鼓包漏液；③要求卖家做 柜内联调或至少静态测试（供 24V 测板上稳压块输出 ±15V/5V 正常、脉冲输出脚有波形模拟）；④序列号/ABB 原厂激光刻字深度均匀，假货少见但翻新板常省掉重涂三防漆——问清是否重新做过 conformal coating。
Q5：有没有全新替代品或改型？原厂还订得到吗？
-S 部分新批次改用更新辅助板但 本身已属停产件，ABB 官方多建议整柜升级或提供 refurbished 服务。市场上基本靠 NOS（未使用库存）或测试良品拆机。确认原柜图纸后也可咨询 ABB 服务中心是否有 Service Exchange（返厂翻新品），价格高但带原厂质保。
Q6：换完板需要重新下载参数或做自整定吗？
本身不存参数，参数是 SDCS-CON 控制卡里的。换板后通常只需：确认插头无误→上 24V→进入 参数查看励磁反馈值是否合理→如有偏移查 CT 变比参数（不是板子校准）→建议做一次励磁弱磁/满磁手动测试确认电流闭环稳定。除非控制卡也被动过，否则不需重传 application。
