描述
产品详情

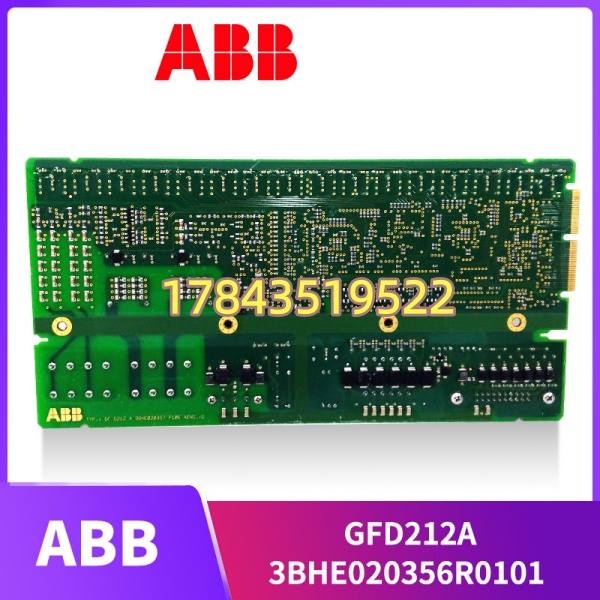

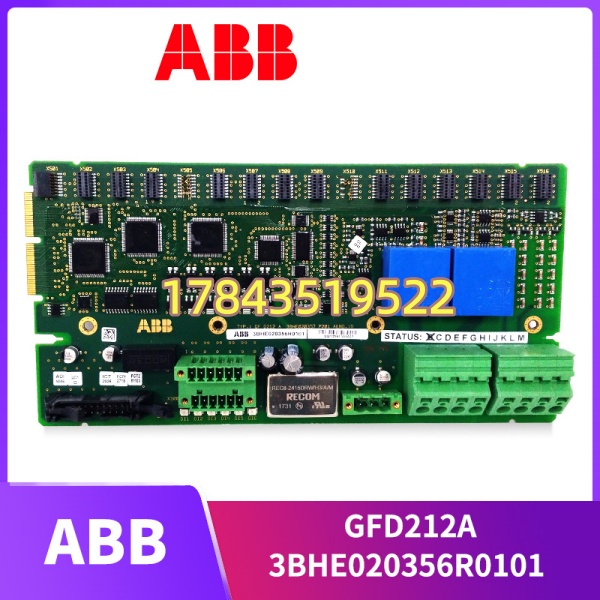

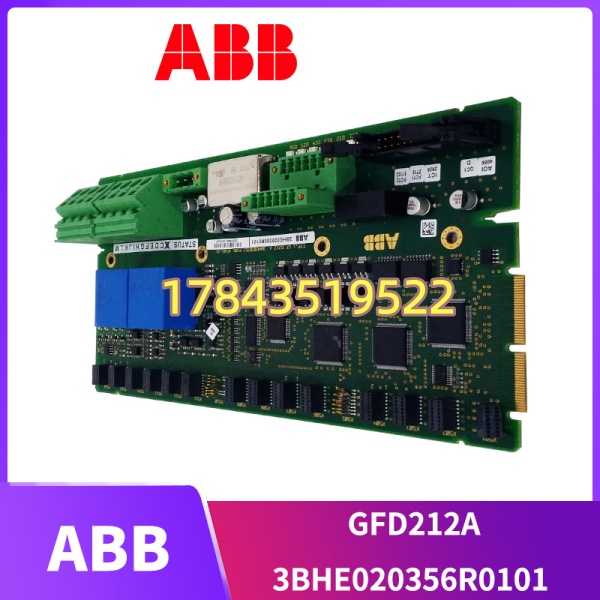

· 型号：GFD212A（3BHE020356R0101）
· 品牌：ABB
· 系列：ACS6000 中高压传动 / UNITROL 6000 静态励磁系统（MACH2 PEC 机架用）
规格参数
- 产品目录号：GFD212A
- 完整物料号：3BHE020356R0101（模块总成含 PCBA 3BHE020357P201）
- 适用系统：ABB ACS6000 中高压传动、UNITROL 6000 励磁系统、部分 HVDC MACH2 控制机架
- 模块类型：Gate Firing & Feedback Interface Board（功率半导体触发接口卡）
- 信号功能：接收 PEC 控制器脉冲角指令 → 经光纤发往 IGCT/GTO 门极驱动单元(GDU)；回读 GDU 状态（欠压/Desat/温度）
- 光纤接口：多路 ST 或 FC 型光纤端口（依具体硬件版本），支持 DDCS / SDCS 协议光脉冲
- 处理逻辑：板载 FPGA 做实时脉冲仲裁、死区管理及故障封锁逻辑
- 供电电压：+5 VDC / ±15 VDC 由 PEC 背板提供（典型功耗需核对原厂手册）
- 电气隔离：控制侧与功率侧光纤隔离，典型隔离耐压 ≥2500 V DC
- 安装形式：6U Eurocard 插卡式，带前面板把手+锁紧螺钉，插于 PEC 专用子架
- 物理尺寸：约 233 × 160 mm（标准 6U 格式，依具体版本）
- 工作温度：0℃ ～ +55/70℃（柜内安装，依系统手册）
- 存储温度：-40℃ ～ +85℃
- 状态指示：前面板 RUN / FAULT / LINK LED
- 配套件：常配 BA810F 类电池或专用保持电容（依机架），光收发子板 3BHE020357P201 可单独更换
- 认证：CE / IEC 61000 EMC（依批次）
产品介绍
GFD212A（3BHE020356R0101）是 ABB 大功率传动和励磁系统里 PEC（Power Electronic Controller）与功率桥之间的”翻译官”。它不吃 IEC 61131逻辑，也不走 Profibus——核心任务是把控制器算出的触发角变成光脉冲发给 IGCT/GTO 门极驱动单元，同时监视驱动单元回传的故障状态（欠压、Desat、光纤断链），有异常立刻封锁脉冲。板载 FPGA 保证 ns 级响应，这在几兆瓦传动柜里是关键安全链路。
坦白讲，这板子普通自控工程师碰不到，通常是电气/传动专工维护。ABB 已将其列为 EOL 慢动备件，新系统用 GFD233 等后继型号且架构不同——不能简单跨代替换，必须核对您现网 PEC 机架版本（通常 R0101 后缀要和旧卡一致）。我在现场见过误买 GFD212 非”A”版插进去报硬件不匹配，系统起不来。
应用场景与行业案例
痛点切入：
UNITROL 6000 励磁柜突然报”Gate Pulse Failure”或”Fiber Link Loss”，查下来是 GFD212A 上某个光纤口驱动 IC 老化、LED 发射功率衰减——这种故障不常出但一出就跳机，发电机没法并列。原厂早停产，等 ABB 原厂调货可能数周，备机停机损失按小时算。
典型场景：
- 火电/水电厂励磁系统 —— UNITROL 6000 PEC 机架内 GFD212A 做可控硅桥触发与反馈，直接关系机组同期并网
- 水泥/矿山大型球磨机传动 —— ACS6000 IGCT 中压变频柜，触发脉冲经此外发，强 EMI 环境靠光纤隔离抗干扰
- 冶金连铸/轧机主传动 —— 多桥串联 IGCT，GFD212A 配合 PDD 控制卡分配触发角
- 港口/船舶电力推进 —— ACS6000 变频柜保船舶主推，该板卡为功率桥控制接口
真实案例：
西南某 300MW 火电厂，#2 机 UNITROL 6000 励磁系统夜班跳闸，首报”GATE FIRING BOARD FAULT”。到现场拔下 看前面板 LINK LED 不亮而 RUN 灯微闪——量背板 +5V 正常，怀疑光发射驱动级老化。库房恰有一片测过的拆机 （同 3BHE020356R0101 Rev 匹配），插进去拧紧、清光纤端面，上电 LINK 绿亮，系统自检 PASS，励磁建压正常。老班长说：”这玩意儿十年不坏，坏一次就让你知道什么叫关键备件。”
常见问题解答 (FAQ)
不建议。PEC 机架通电时拔插可能瞬时光纤脉冲丢失触发系统报警甚至脉冲封锁。正确做法：先令传动/励磁系统停机或将触发脉冲置安全封锁位，断 PEC 机架电或确认该槽位可安全退出后再更换，换完上电观察 RUN/LINK LED 状态。
Q2：能用新版 GFD233 或不同后缀（非 R0101）直接替换吗？
一般不能。 与后续 GFD233 系列硬件版本、背板连接器定义及固件不匹配，混插可能导致 PEC 无法识别或报 Hardware Mismatch。必须核对旧卡完整物料号后缀（R0101 等）并与现网 PEC 固件兼容列表对照，不确定时拍旧卡照片问供应商。
Q3：换板后需要做什么操作？参数会丢吗？
本身不存应用参数（触发角/励磁曲线存于 PEC 主控制卡），换板通常只需记录旧卡前面板多圈电位器刻度（如有）并在新卡复现，清洁光纤接头后上电。建议用 Drive Composer / UNITROL Service Tool 读一下 PEC 诊断，确认无新告警。
最简单：插回 PEC 机架，上电看 RUN 绿灯亮、FAULT 灭、对应光纤 LINK 灯亮（光纤回路闭合时）。若 RUN 不亮或 FAULT 常亮且背板电压正常，大概率是板卡问题。进阶可用光功率计测发射口光强（典型 820nm/1300nm 依配置），明显偏低或无输出说明光模块老化。
Q5：二手/拆机件购买注意什么？
一核对完整料号 3BHE020356R0101 及 Revision 字母（A/B/C…），二要求卖家提供上机通电 LINK/RUN LED 照片或老化报告，三检查 Eurocard 金手指无烧蚀氧化、光纤插座无裂痕。特别注意光收发子板 3BHE020357P201 是否原装——有些拼凑货只换了底板。
