描述
产品详情

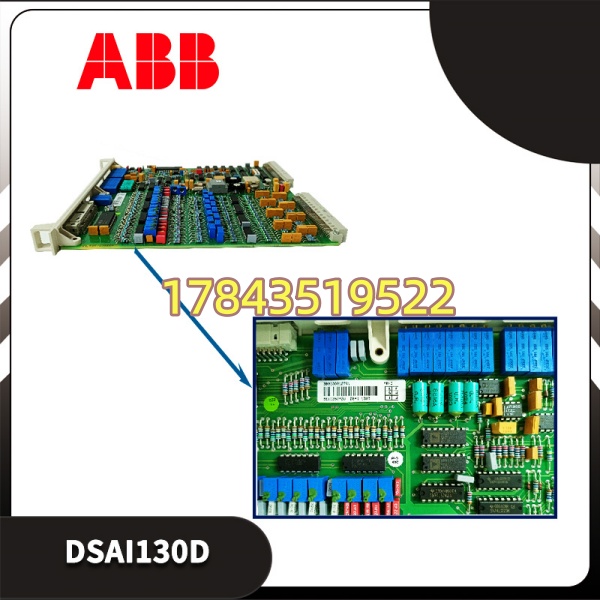

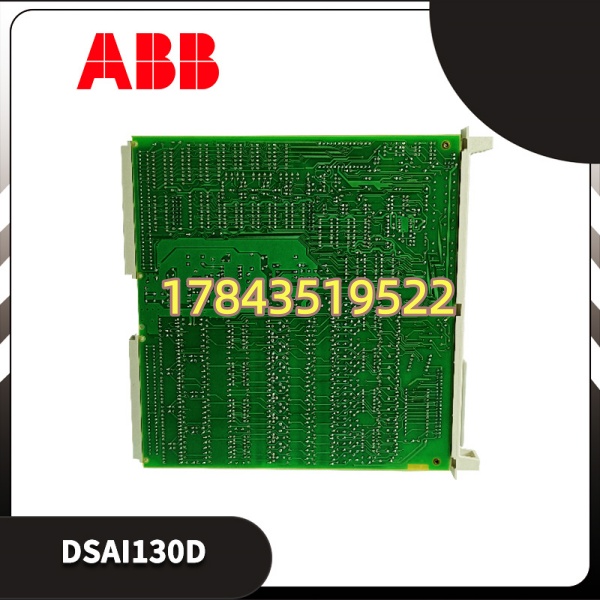

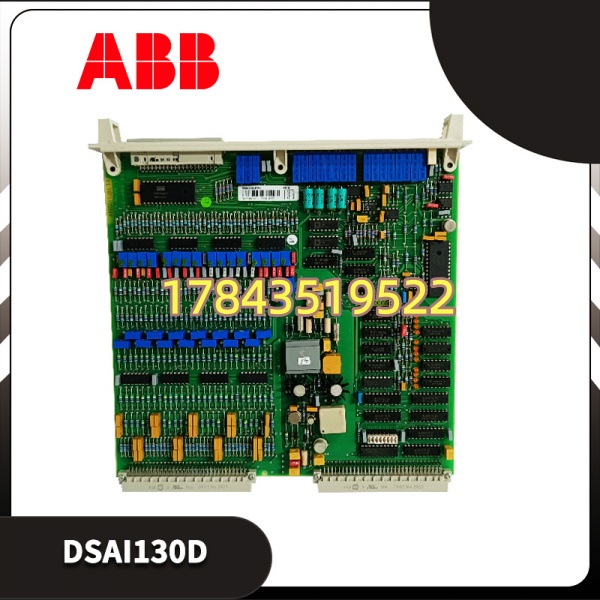

· 型号：DSAI130D（订货号 3BSE003127R1）
· 品牌：ABB
· 系列：Advant OCS — S100 I/O System
规格参数
- 产品类型：S100 I/O 模拟量输入板（Analog Input Board），插S100 I/O机架
- 通道数：16通道，差分输入（Differential Input）
- 输入信号范围：软件可组态 ±10 V DC 或 ±10 mA（部分文档标注支持0/4–20mA经端子排换算，以原厂手册为准）
- A/D分辨率：12位
- 转换精度：典型 ±0.03% FS（满量程）
- 转换/刷新时间：约 20 ms（全通道扫描）
- 数字滤波：4档截止频率可选——10 Hz、30 Hz、100 Hz、300 Hz（抑制工频干扰）
- 隔离：通道与系统总线间电气隔离，通道间共模抑制比 CMRR >100 dB
- 背板供电：+5 V DC 由S100机架背板提供，典型功耗 ≈3～3.5 W
- 配套端子排：TB831（弹簧端子）或 TB841（螺钉端子），需另购
- 工作状态指示：模块面板上 RUN / FAIL LED
- 工作环境：0～+55℃（运行），-40～+85℃（存储），5～95% RH 无凝露
- 安装尺寸：约 327 × 236 × 20 mm（插于S100 I/O槽位），净重 ≈0.48 kg
- 认证：CE、UL、cUL，RoHS豁免（老旧工业电子指令豁免条款）
产品介绍
DSAI130D是ABB Advant OCS/S100 I/O系统里的16通道差分模拟量输入板，专门给AC410/AC450/AC460或MasterPiece 200这类老DCS采集现场变送器信号——压力、流量、液位、温度变送器输出的4–20mA或±10V。差分输入设计共模抑制强，适合现场长距离、有电机干扰的模拟量回路，比单端输入稳得多。
坦白讲，Advant 全系早已EOL（停产），原厂新机订不到，现在市面上流通的全是测过可用的拆机件或库存新老并存。它和早期DSAI130（非D后缀）硬件接口兼容，但D版固件稳定性略好。有一点要注意——这卡本身不带端子排，必须配TB831/TB841，买的时候别漏了问清楚端子型号是否匹配你机柜现有接线。换板不用重下装配置，系统自动识别，但建议保留最新CBF/PG2组态备份。
应用场景与行业案例
痛点切入
电厂化水车间或化工厂反应工段，DSAI130D一旦模拟量采集飘或死通道，流量累积偏差触发联锁跳车。老Advant系统整体升级800xA预算大、窗口不够，一块测好的拆机DSAI130D插进去恢复信号是最现实的止损——我曾见过因省几十块买未测拆机卡导致整排通道零点漂移，最终工艺追查回来还是得换。
典型场景
- 火力发电厂除灰/化水 — 采集多路压力/液位变送器4–20mA，差分输入抗共模干扰，机架直接扩展
- 石油化工反应釜 — 温度/压力/流量多参数过程量进AC450做PID调节，DSAI130D精度满足±0.03%FS过程控制需求
- 冶金连铸/水处理 — 多路模拟量集中采集进MasterPiece 200，配TB831端子排便于现场维护
- 纸浆造纸蒸煮工段 — 原有Advant OCS架构不变，替换老化AI卡恢复模拟量监视
真实案例
西北某煤化工空分装置，夜班DCS上一台气化炉的6路流量趋势同时归零，查通道诊断无断线报警但数值冻结——DSAI130D板卡A/D部分挂死。原系统Advant Controller 450，机架Slot 3。库房有测过可用的二手。断电→拔出旧板（记槽位号！）→插入新板→上电→系统自动重识硬件配置→数值恢复正常。全程约18分钟未动端子排（TB841复用）。老师傅感慨”早该多备一块在备件柜”。有一点要注意——若你的端子排TB831氧化严重也可能导致通道异常，换板前先量端子排接触电阻。
常见问题解答 (FAQ)
不建议热插拔。Advant I/O机架部分站点允许在线插拔但ABB官方建议I/O卡件更换前先将该I/O站置”Service”模式或短时断电控站电源，防止背板总线瞬态冲击导致相邻模块通信瞬断。稳妥做法：短暂停该I/O站→换板→恢复。
硬件接口兼容，同插机架，是改进版（滤波/固件优化），通常可直接代换旧版。配套端子排一般为TB831（弹压）或TB841（螺钉），需与你机柜现用端子型号一致——端子排与板卡是分开采购的。
Q3：停产了有没有官方迁移替代？
ABB官方推荐向AC800M + S800 I/O（如AI810/AI835）迁移并配合800xA，但需重新组态、换机架、重接线。对老Advant系统续命就是囤测试良品/DSAI130做备件，不建议为单块AI卡整体改平台。
Q4：通道读值漂移或偏大是什么原因？怎么初步判断卡还是现场？
先短接端子排输入脚对调±短接（或灌标准4–20mA信号源）看读数——若标准信号读数准，问题在现场变送器/屏蔽接地；若标准信号也漂/归零异常，大概率是内部A/D老化或TB端子接触不良。老拆机卡到货建议逐通道打标准信号验证。
Q5：二手/拆机件到货怎么验？有哪些翻新版坑点？
① 外观无烧灼、电解电容无鼓包漏液；② 插机架系统识别无FAIL灯；③ 用校准信号源逐通道注入4mA/12mA/20mA及±5V验证读数误差在±0.1%内；④ 查板面丝印批次及ABB原厂激光打标不被重印。警惕打磨改丝印的早期工程样件。
Q6：支持电压型和热电偶/热电阻直接输入吗？
不支持。是通用电压/电流AI（±10V/±10mA），热电偶TC和热电阻RTD需经温度变送器转为标准电流/电压后进此卡，或用ABB专用TC/RTD输入模块（如DSAI145等）。别拿它当直接测温模块用。
