描述
产品详情

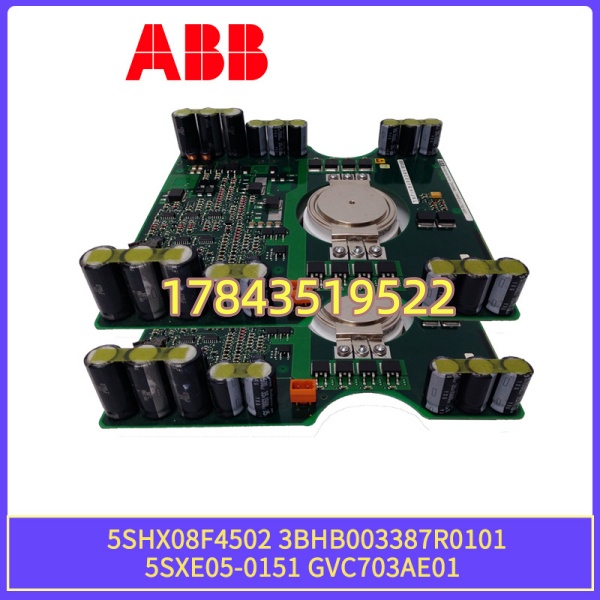

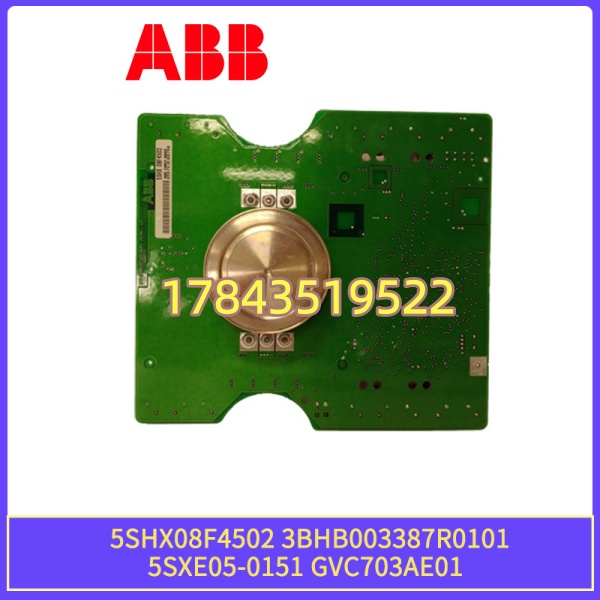

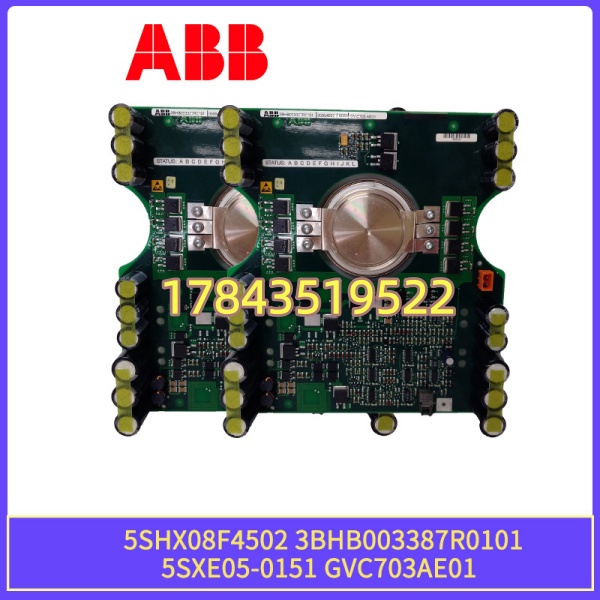

· 型号：3BHB003387R0101（门极驱动板，配套 GVC703AE01，组件标记 5SXE05-0151），配合 IGCT 元件 5SHX08F4502
· 品牌：ABB
· 系列：ACS6000 / ACS5000 中压传动 IGCT 功率单元（Gate Drive Unit / GDIU）
规格参数
- 产品目录/组件号：3BHB003387R0101，完整驱动包常标 5SXE05-0151
- 匹配 IGCT 元件：5SHX08F4502（5kV / 4kA 级非对称 IGCT，需核对具体电压电流等级）
- 核心子板/ASIC：GVC703AE01（ABB 专用 GDU 逻辑与监测子板，随版本可能微变）
- 功能：接收 RDCU 光纤 PWM→IGCT 门极开通/关断脉冲放大；监测 desaturation、欠压、IGCT 结温反馈→经光纤回传故障
- 触发接口：1~2 路 POF 塑料光纤（Trigger In + Ack/Status Out，依功率单元版本）
- 驱动电源：由功率单元专用隔离辅助电源供给（典型 ±15V / 隔离浮地，具体依柜型）
- 隔离特性：门极驱动与低压控制侧光纤隔离，高压侧与直流母线隔离
- 状态指示：LED 显示 PWR / Trigger / Fault（依版本丝印）
- 安装形式：插入或螺柱固定于 IGCT 压装单元（Press-Pack）旁专用驱动插槽/托架
- 工作环境：柜内 -25～+70℃（IGCT 水冷散热环境下），湿度 5～95% 无冷凝
- 三防：Conformal Coating 工业三防涂层（防尘、凝露）
- 认证：CE，需核对具体系列符合 IEC 61010 / UL
产品介绍
这是 ABB ACS6000 系列中压传动里 IGCT 功率器件的”守门员”——门极驱动单元（GDU/GDIU）。3BHB003387R0101 板卡带 GVC703AE01 子板，负责把 RDCU 来的光纤 PWM 信号变成能驱动 5SHX08F4502 这种巨型 IGCT 的毫秒级门极脉冲，同时实时监控管子是否过流（desat）、驱动电源欠压、温度异常，一旦异常立刻封脉冲并通过光纤上报 RDCU 跳闸。
坦白讲，这东西 ABB 已归入生命周期末期，市面上基本是 NOS（新库存）或拆机测试良品。驱动板和 IGCT 元件是配对关系——换 GDU 建议同步确认 IGCT 压装组件版本、压力螺栓扭矩及水冷回路状况，别只换板子以为万事大吉。有一点要注意：不同 PU（Power Unit）版本的 GVC703AE01 固件/跳线定义可能有细微差别，买备件务必核对原柜标签上的组件号 5SXE05-0151 及 PU Type。
应用场景与行业案例
痛点：ACS6000 逆变柜报”GDU Fault”或”IGCT Desat”，RST 清不掉，光纤通断测试正常——大概率是门极驱动板内部检测电路或 GVC703AE01 子板损坏。IGCT 本身贵且交期长，先排除驱动板能省大钱。若误判直接订 IGCT 元件，到货发现是驱动板问题，白等两三个月。
典型场景：
- 冶金热连轧主传 — ACS6000 整流+逆变每柜多块 GDU，单块故障切备用柜降速生产等备件
- 矿山半自磨主驱 — MEGADRIVE-LCI 启动装置 IGCT 驱动，高温多尘环境定期轮换校验
- 石化大型离心压缩机 — ACS5000 同步电机驱动，GDU 反馈异常提前预警避免炸管
- 柔性直流/STATCOM — PCS6000 变流器 IGCT 门极控制，要求驱动监测精度极高
- 老系统冷备 — 原厂 EOL 后囤同版本拆机件，防止整柜因单块 GDU 趴窝
真实案例：西南某钢厂 1780 粗轧 R 辊 ACS6000 逆变柜，运行中突报”GDU 2 Fault”，复位无效。开柜看对应 3BHB003387R0101 上 Fault LED 常红，Trigger 灯不闪。先测光纤有光、驱动辅助电源 ±15V 正常——基本锁定板卡问题而非 IGCT。库房有块同 PU Rev 拆机 GDU（带 GVC703AE01，5SXE05-0151），断电拆旧板、装新板、恢复光纤与屏蔽——上电自检 PASS，合闸正常。老师傅说下次大修把其余五块 GDU 也测一遍电容和子板焊点。
常见问题解答 (FAQ)
Q1：GDU（3BHB003387R0101）支持热插拔吗？能带电换？
严禁带电插拔。IGCT 单元带高压直流母线残余电荷，且门极驱动与高压侧直接关联。正确流程：整机分闸→切断直流母线→确认母线放电完成→断控制辅助电源→拆光纤（拍照标记位置）→更换→恢复→测绝缘→上电自诊断。不放电就动手有触电和炸管双重风险。
Q2：只换驱动板不换 IGCT（5SHX08F4502）可以吗？
通常可以——前提是 IGCT 元件本身测试正常（正向压降、关断能力 OK）。现场多数”GDU Fault”是驱动板或辅助电源问题而非 IGCT 损坏。换板后若仍报 Desat/Short，才考虑 IGCT 本体。反过来：换新 IGCT 时建议顺带检查 GDU 状态，老驱动板可能拖新管子的可靠性。
物理上可单独拆换，但 GDU 与 RDCU 间有版本握手。建议整块 3BHB003387R0101＋ 作为总成更换，装好后 RDCU 上电做 GDU Communication Test。参数/标定通常存 RDCU NVRAM，驱动板本身不含电机参数，一般不需重标定除非更换后报”GDU Type Mismatch”（核对组件号 5SXE05-0151 一致性）。
Q4：如何鉴别二手/拆机 GDU 好坏？
① 外观无烧灼痕迹、无电解电容鼓包；② 芯片丝印清晰未打磨、金手指无氧化；③ 装回原柜或测试台，供辅助电源后 PWR 亮、无 Fault；④ 接 RDCU 光纤后能看到 Trigger 脉冲指示且 Fault 清除；⑤ 有条件用 ABB 专用 GDU 测试仪做动态测试最佳。
Q5：停产了买不到新件怎么办？有没有替代？
ABB 新代中压传动部分用更新 GDU 架构但不向下兼容。老 ACS6000 柜建议囤同版本 NOS/测试良品做冷备。若整柜换代涉及 RDCU、IGCT 压装、GDU、光纤拓扑全部变更，费用极高——绝大多数用户选择备件战略而非整柜升级。
