产品详情

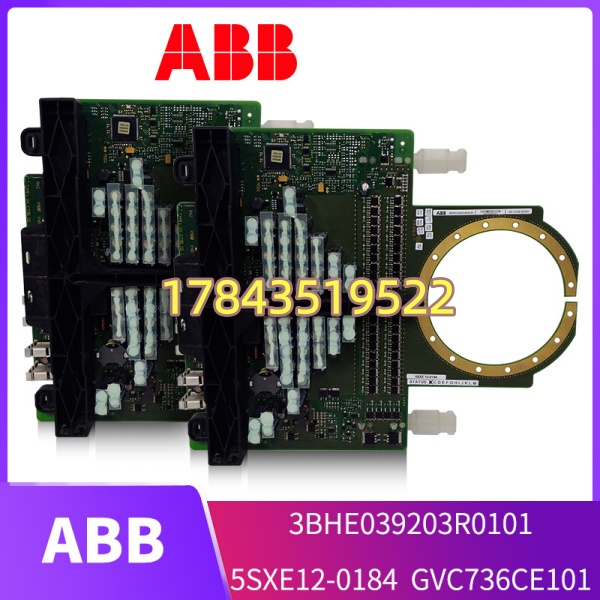

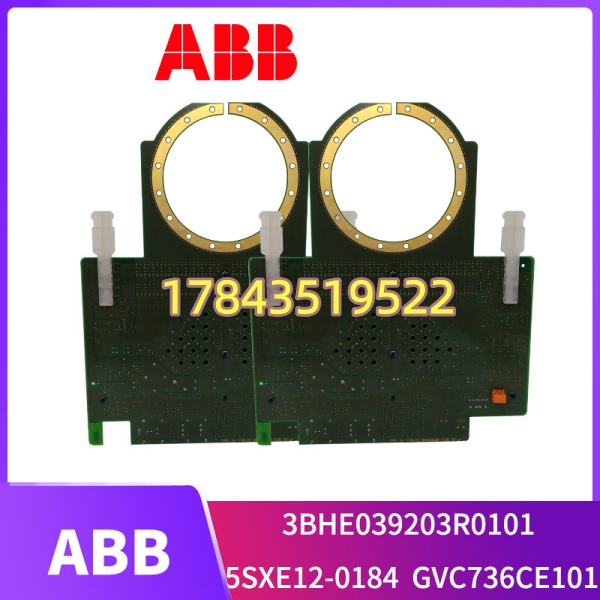

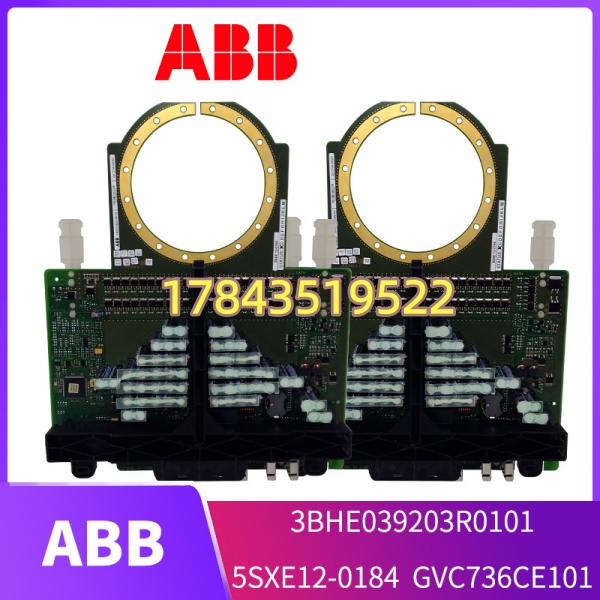

· 型号：3BHE039203R0101（GVC736CE101 / 关联 5SXE12-0184 IGCT）
· 品牌：ABB
· 系列：ACS6000 中压传动 — IGCT Power Module（Press-Pack）
规格参数
- 产品类型：IGCT（集成门极换流晶闸管）功率模块，压接式 Press-Pack 封装
- ABB 物料号：3BHE039203R0101
- 商业型号：GVC736CE101（GVC736CE10 为用户手写近似写法）
- 内部 IGCT 元件代号：5SXE12-0184
- 阻断电压 Vdrm：4500 V（典型），重复关断电压需核对原厂手册
- 通态平均电流 IT(AV)：约 2500～3000 A（依水冷条件及散热面积，具体以柜体设计为准）
- 浪涌电流 Itsm：>40 kA（短时，10 ms）
- 关断时间 toff：<15～20 μs（典型）
- 门极驱动要求：+20V 开通 / -15V 关断（由配套 AINT 门极驱动单元提供，模块本身不含驱动板）
- 冷却方式：双面水冷（标配去离子水循环），部分应用可用强制风冷加散热器（需核实原柜设计）
- 绝缘/隔离：端子对散热器 AC 6000V 1min（典型），需配合柜内绝缘垫片和均压环
- 工作结温 Tvj：-40～+125℃
- 安装形式：压接于上下散热器之间，用规定力矩紧固螺栓（力矩值需按 ABB 安装手册，通常数十 N·m）
- 配套系统：ABB ACS6000、ACS800MV 中压变频器整流/逆变功率单元；亦用于 HVDC/SVC 阀塔
- 认证：IEC 60747、UL（以实物铭牌为准），RoHS 豁免（老旧功率半导体）
产品介绍
这是 ABB ACS6000 系列中压变频器功率柜里的 IGCT 功率模块——简单说就是传动系统的”心脏肌肉”。它把 4500V 阻断能力和数千安培通流能力集成在压接式封装里，靠配套的 AINT 门极驱动板发脉冲来控制导通/关断，完成整流或逆变。和老式 GTO 比，IGCT 有关断速度快、驱动简单、损耗低的优势；和普通 IGBT 比，它扛得住中压系统的大电流和短路冲击。
坦白讲，这东西早已 EOL（停产），原厂新件基本订不到，现在市面流通的是 NOS（库存新品）或拆机测试件。换模块有严格讲究——散热器接触面必须打磨平整、涂指定导热硅脂（或金属垫片）、按力矩紧固、冷却水电阻率达标，否则运行不久就会因热不均匀导致 IGCT 局部过热炸管。有一点要注意：3BHE039203R0101 和 GVC736CE101 是同一物，你看到的 GVC736CE10 是简化写法，采购时务必核对完整物料号及 IGCT 编码 5SXE12-0184 是否匹配你功率柜 BOM。
应用场景与行业案例
痛点切入
我在现场碰到过——钢厂粗轧主传报”IGCT Over Temp / Short Circuit”，查下来是一只 IGCT 模块内部压接失效呈开路，其余三只正常。整条轧线停摆，每小时损失六位数。原厂交期说没了，最后找到一块测过的拆机 3BHE039203R0101 换上去恢复。老 ACS6000 不停产改造，这种核心功率件就是命根子备件。
典型场景
- 有色金属/钢铁轧机主传动 — ACS6000 整流逆变桥臂 IGCT，需扛堵转大电流和频繁启停，Press-Pack 结构抗热循环
- 矿山半自磨/球磨机变频 — 几兆瓦同步电机驱动，IGCT 模块长期满负荷运行，老化后需同型号替换
- 石化大型压缩机/长输泵站 — ACS800MV 中压传动，功率柜内 IGCT 模块作能量转换核心
- HVDC 换流站 / SVC — 同类 IGCT 阀塔组件（部分型号略有差异），高压直流输电功率处理
真实案例
华北某铁矿选厂，ACS6000 驱动 Φ7.9m 球磨机，夜班跳闸显示”Power Unit Fault — IGCT B-phase abnormal”。摇表查功率柜，B 相下桥一只 IGCT 模块压降异常。库房有一块 NOS 库存 3BHE039203R0101（GVC736CE101/5SXE12-0184）。停电泄能→松散热器螺栓按规定力矩拆旧模块→清理上下散热器接触面至 Ra<0.8μm→新模块居中放置、涂指定导热介质→按 ABB 手册分步交叉拧紧（通常 60～80 N·m，以原柜手册为准）→恢复水冷、做静态特性测试→空载试转→带载。全程约 3.5 小时（含水冷排气）。老师傅说早知这模块寿命和散热关系这么大，每年该测一次散热器温差。换下的旧件解剖看内部压接面有微烧蚀——典型长期热循环疲劳。
常见问题解答 (FAQ)
Q1：这模块支持热插拔吗？能带电更换吗？
绝对不行。IGCT 模块嵌在水冷功率柜里，关断变频器主电源、断开直流母线、泄放电容电压至安全值（<50V DC）后才能拆装。带电碰会触电或炸管。
Q2：GVC736CE10 / GVC736CE101 / 3BHE039203R0101 是一回事吗？和 5SXE12-0184 啥关系？
GVC736CE101 是商业型号，3BHE039203R0101 是 ABB 物料订购号，5SXE12-0184 是内部 IGCT 晶元/元件编码，三者指向同一模块。用户写的 GVC736CE10 是简写。采购时要求卖家注明完整物料号 3BHE039203R0101 并确认 5SXE12-0184 标记匹配，避免买到不同电压/电流等级的近似件。
Q3：停产了官方有替代迁移方案吗？
ABB 官方对中大容量新项目推 ACS6080 或采用更新代 IGCT/IGBT 功率单元，整柜换代。老 续命就是囤测过 NOS 或拆机件。注意新旧模块混用不允许——同桥臂必须同批次同型号，混用会因开关特性差异引起均压不均炸管。
Q4：安装时最关键注意哪几点？力矩和硅脂有要求吗？
三点最要命：① 散热器接触面平整度（塞尺检查，不平要研磨）；② 导热介质用 ABB 推荐导热硅脂或铟箔垫片，厚度均匀；③ 螺栓按交叉顺序分三次递增至规定力矩（具体值查 安装手册，勿凭感觉拧）。过紧压碎陶瓷，过松热阻大→局部过热→炸管。
Q5：怎么鉴别拆机/库存件是否可用？有无暗病？
① 外观无机械压痕、陶瓷面无裂纹；② 用 IGCT 测试仪（如 ABB 专用或第三方功率半导体测试台）测正向压降 Vtm、门极触发特性、反向阻断；③ 问卖家是否做过动态开通/关断测试及耐压测试。没条件测试的拆机件建议只做冷备不盲目上线。
Q6：配套门极驱动板和冷却水质要求？
必须配 ABB AINT 系列门极驱动单元（如 AINT-02 等，依柜型），驱动连线长度/阻抗有要求不能随便延长。冷却水需用去离子水，电导率通常 <0.5 μS/cm（以原柜说明书为准），水质不达标会沿模块外层爬电击穿。
