描述
产品详情

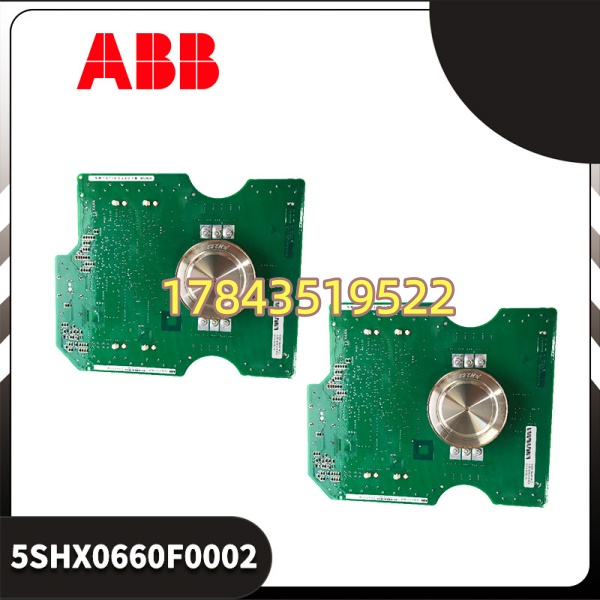

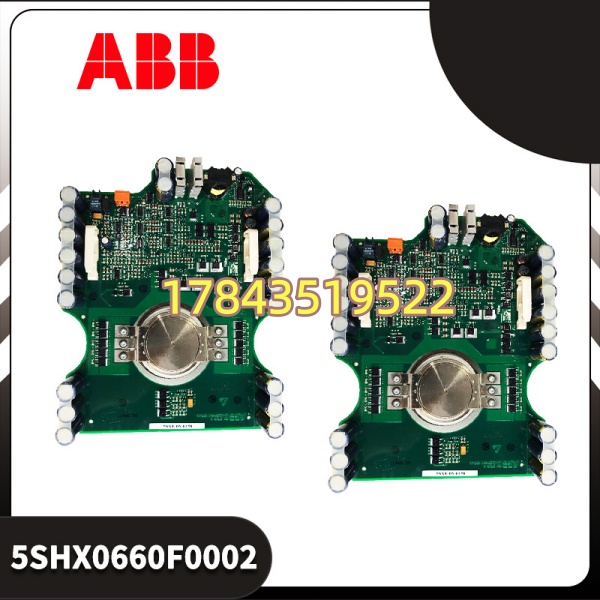

· 型号：5SHX0660F0002
· 品牌：ABB
· 系列：5SHX Press-Pack IGCT
规格参数
- 产品型号：5SHX0660F0002
- 器件类型：Press-Pack 集成门极换流晶闸管（IGCT）
- 额定电压：6500 V（RMS）
- 额定电流：600 A（RMS）
- 峰值电流：4000 A（非重复）
- 开关频率：最高 500 Hz
- 触发方式：光纤触发（需配套门极驱动单元）
- 封装形式：压接式（Press-Pack），无引线焊接，低寄生电感
- 绝缘等级：工频耐压 10 kV（AC）
- 工作温度：-40°C 至 +125°C（壳温）
- 安装方式：压接于铜排/散热器，需均匀压力紧固
- 防护等级：IP00（需安装于封闭柜体）
产品介绍
5SHX0660F0002 是 ABB 专为中高压、大功率电力电子变换设计的硬核模块。它不是普通的 IGBT，而是采用压接封装的集成门极换流晶闸管（IGCT），直接决定了大型传动系统的带载能力。坦白讲，这种模块通常只出现在几兆瓦甚至十几兆瓦的变频器里，是整流或逆变桥臂上的关键执行者。
与市面上常见的模块相比，它的差异在于“皮实”。压接式设计去掉了传统的引线，靠物理压力接触，抗 di/dt 和 dv/dt 的能力极强。有一点要注意，它内部虽然集成了门极驱动和保护电路，但外围依然需要严格的水冷或强风冷系统，否则结温一旦跑飞，炸管是分分钟的事。我在现场遇到过因为冷却水路微堵导致模块过热失效的案例，排查起来非常头疼。
应用场景与行业案例
痛点切入：
说实话，做大型传动的兄弟都懂，主回路功率模块炸了，整条产线就得停。尤其是轧机、矿井提升机这种负载，启停频繁、冲击电流极大。普通 IGBT 在这种工况下要么开关损耗太高发热死，要么扛不住瞬间大电流直接挂掉。而且这种模块一旦损坏，找替代件不仅要看参数，还得看机械压接尺寸和门极特性是否匹配。
典型场景：
- 冶金轧钢：用于 ABB ACS6000 等中压主传动变频器，驱动上万千瓦的主电机，控制轧辊的精确转速和力矩，非它不可是因为它的耐冲击能力和低导通损耗。
- 矿山与水泥：大型半自磨机、球磨机的软启动和调速，应对矿石硬度变化带来的负荷剧烈波动，必须靠这种大电流模块稳住直流母线。
- 电力与能源：高压直流输电（HVDC）换流阀或大型 SVG（静止无功发生器）的核心功率单元，负责跨区域大规模电能的精准输送与补偿。
真实案例：
去年冬天，某钢厂一条宽厚板产线，主控报“直流母线过压”，接着传动直接跳停。下去查发现，整流侧的一个 5SHX0660F0002 模块门极驱动光耦信号异常，进一步拆检发现是压接面有微氧化导致接触电阻变大，局部发热引发了保护动作。当时备件没现成货，从兄弟厂调了一块拆机件，压接时严格按照扭矩扳手操作，换上去后产线半小时就恢复了。那个工程师后来感慨，这种模块宁可备着吃灰，也别指望临时调货能救急。
常见问题解答 (FAQ)
1. 这个模块支持热插拔吗？
不支持。压接式 IGCT 在工作时承载极高电流，热插拔会导致瞬间电弧，烧毁模块和母排。必须断电、泄放电容能量后才能操作。
2. 如果原型号停产，有什么替代方案？
目前 5SHX0660F0002 仍有原厂供应和拆机流通。如果真遇到停产，需核对门极特性曲线和压接尺寸，通常只能替换为同系列升级版（如 5SHX0660F0003 等），不能直接混用不同批次的模块。
3. 兼容性和程序丢失风险怎么看？
这个模块本身不带存储程序，它是功率执行器件，所以不存在“程序丢失”。但门极驱动板如果更换，必须重新校准触发阈值，否则容易误动作。
4. 拆机件成色怎么鉴别？压接面会不会有问题？
看压接面的平整度和氧化情况，用手电筒照里面有没有发黑或碳化痕迹。最好用毫欧表测一下压接电阻，两边对比，偏差大的说明接触不良。别只看外观新，压接才是核心。
5. 质保和售后怎么算？
拆机件通常不提供原厂质保，MRO 供应商一般给 3-6 个月店保。买之前一定要问清楚测试报告，有没有上机跑过载试验。原厂全新件价格高，但至少有 18 个月以上质保。
