描述
产品详情
· 型号：DSAI130D
· 品牌：ABB
· 系列：Advant OCS / Symphony Harmony / Freelance 2010 I/O
规格参数
- 订货号：3BSE003127R1
- 模块类型：模拟量输入模块（AI），16 通道单端（Single-ended）
- 输入信号类型：软件可配——4–20mA、0–20mA、±10V、0–10V、±5V、0–5V、mV 级（需核对具体基座端子板）
- 输入通道数：16 路（每通道独立组态信号类型及量程）
- A/D 分辨率：12 位（部分资料标注 16 位取决于固件批次，以手册为准）
- 测量精度：典型 ±0.1% FS（25℃），内部校准可达 ±0.05%
- 输入阻抗（电流）：约 250Ω 分流电阻（精度 ±0.1%）；电压模式 ≈2MΩ
- 共模抑制比 CMRR：>100dB @ 50/60Hz；常模抑制 NMRR：>60dB
- 数字滤波：软件可选多档滤波时间（典型 10Hz/30Hz/100Hz/300Hz 截止）
- 电气隔离：通道组-系统地 2500V AC（1min）；通道间隔离视基座而定
- 背板供电：+5V DC 取自系统机架背板，典型功耗 ≤3.5W
- 工作环境：0～+60℃（部分版本标 +70℃），5%～95% RH 无凝露
- 安装方式：插于 ABB Advant/Symphony I/O 基座（如 TU810/TU812 系列端子单元），占用 1 槽位
- 热插拔：支持（带电插拔更换，系统自动重识别，需确认控制器处于 RUN 且模块已正确组态）
- 编程组态软件：ABB Control Builder F / Advant Master / Symphony Configuration
- 认证：CE、UL、符合 IEC 61131-2工业环境要求
产品介绍

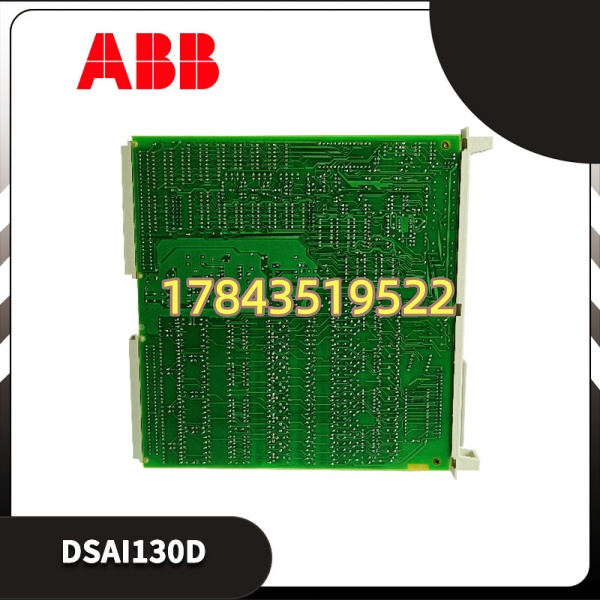

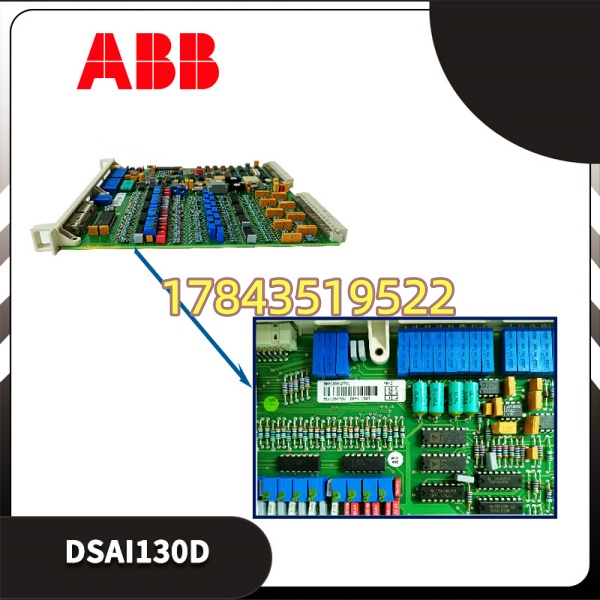

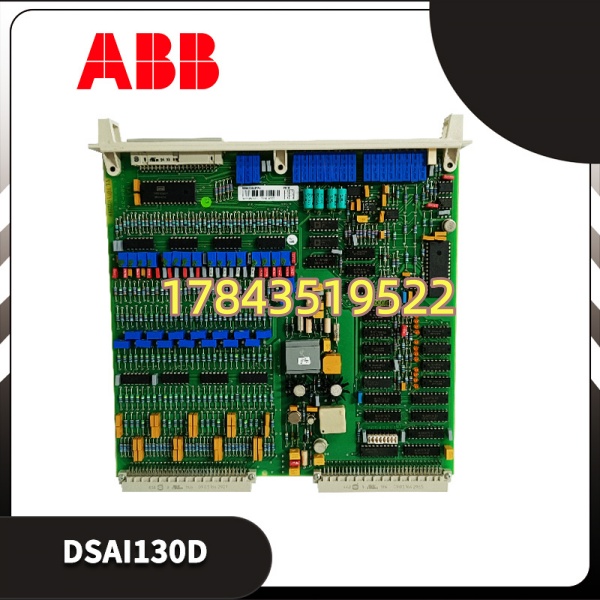

DSAI130D 是 ABB Advant OCS / Symphony Harmony / Freelance 2010 平台的 16 通道模拟量输入模块，属于经典 S100 I/O 家族成员。它插在专用 I/O 基座（TU 系列端子单元）上，通过系统总线把现场变送器的 4–20mA 或 ±10V 信号数字化送进 DCS 控制器。和 8 通道版本比，它省机架空间——单槽搞定 16 路过程量。坦白讲这就是典型的”老 DCS 续命件”，新项目 ABB 主推 AC 800M S800 I/O，但这批 Advant/Symphony 现场基数极大，国内电厂化工厂还在跑，备件需求不会少。
有一点要注意：DSAI130D 与 S100 板式 DSAI130（57120001-P，插 S100 机架的大板）外形和安装基座不同，互相不直接通用——换件前确认你柜内是 Advant 模块式 I/O 机架还是老 S100 板式机架，别买错。
应用场景与行业案例
痛点切入
化工厂或电厂 DCS 系统一台 Advant OCS I/O 站里 DSAI130D 老化漂移，温度/压力信号跳变触发误联锁，整条装置面临非计划停工。原系统不舍得整体升级，只求原位换模块恢复——这种场景下找测良拆机件比等新系统便宜两个数量级。
典型场景
- 火力发电厂现场仪表采集 —— 锅炉汽包水位、主蒸汽压力 4–20mA 变送器接入 Symphony Harmony I/O 站，16 路高密度省槽位
- 石化精馏装置过程监控 —— ±10V 差压变送器 + 热电阻二次仪表并接，高 CMRR 抗变频器共模干扰
- 造纸蒸煮工段数据采集 —— Freelance 2010 系统本地 I/O，软件组态切换电流/电压信号无需换硬件
- 水处理 PH/浊度仪信号接入 —— 毫伏级信号直接进模块，配合数字滤波抑工频噪声
- 制药反应釜温度曲线记录 —— 多路 PT100 经温度变送器转为 4–20mA 统一采集
真实案例
苏北某 300MW 自备电厂 #2 机组 Advant OCS 系统，一个 DSAI130D 通道 3 数值持续溢出（0x7FFF），导致给水流量计算异常触发 MFT 首出报警，险些跳机。夜班排查发现模块 A/D 部分通道漂移超差（可能是端子板 TB831 渗油腐蚀背板接触导致长期微电弧损伤）。手头有颗测良拆机 DSAI130D，确认同基座 TU810 兼容→带电拔出故障件（系统报 MODULE FAIL 但不停车）→插入新件→RUN 灯常绿，在线下装原组态参数（或直接自动同步），3 分钟恢复正常读数。值长说：”早知道模块能热插，不该慌半小时。”
常见问题解答 (FAQ)
支持热插拔，这是我推荐它的一点——Advant/Symphony/Freelance I/O 模块设计上允许带电插拔。但有一点：拔之前确认系统已组态该槽位且控制器在 RUN，拔掉期间对应通道值变坏点（Bad Quality），下游逻辑要有替代值处理防误动。插新模块后系统自动重识别，通常 10–30 秒 RUN 灯亮。
不能。 是模块式 I/O（插 TU810/TU812 等端子单元基座），DSAI130 是 S100 系统的大尺寸 PCB 板卡（插 S100 机架）。外形、背板总线、端子排全不一样，买前一定核对你现场是哪种机架。
Q3：停产了没新机，坏了买什么？有没有替代？
ABB 已将该系列列为生命周期末期，全新原厂基本无货。现实做法：① 淘原厂拆机测良件（主流做法，核对 3BSE003127R1 印字及条形码）；② 若整站改造可考虑升级 AC 800M + S800 I/O（S800 AI843 等），但需重新组态、换基座和接线，成本高。单纯备件替换建议找带测试报告的拆机件。
Q4：精度漂移怎么判断？需要定期标定吗？
模块内置零点/增益校准，一般 3–5 年或在大修期用过程校验仪注入标准 4–20mA/10V 信号，比对 CBF 在线监视值。若某通道恒偏 >0.5%FS 或开路误报频繁，先查端子板 TB831/TB841 接线和屏蔽接地，排除外部再怀疑模块本身。
Q5：配什么端子单元（Terminal Unit）？怎么接线？
典型配 TU810（标准 24V 版本）或 TU812（带熔断指示），具体看现场电压版本。16 路 AI 经屏蔽双绞线进 TU 端子排，电流信号经 250Ω 内部分流电阻转为电压测，屏蔽层单端接柜内地排。有一点要注意——如果混用电压/电流信号在同一模块，必须在软件里逐通道正确组态，否则读数全错。
Q6：拆机件怎么鉴别好坏/是否翻新？
看板面丝印清晰度和 ABB 原厂条形码（3BSE003127R1），金手指无烧蚀发黑；插基座上电看 RUN 绿灯（如 FAIL 红亮说明未组态或硬件异常）；用校验仪灌标准信号读在线值验证线性；闻板子有无焦糊味，查电解电容（若有）有无鼓包。靠谱供应商会附通道精度测试报告。
