描述
产品详情

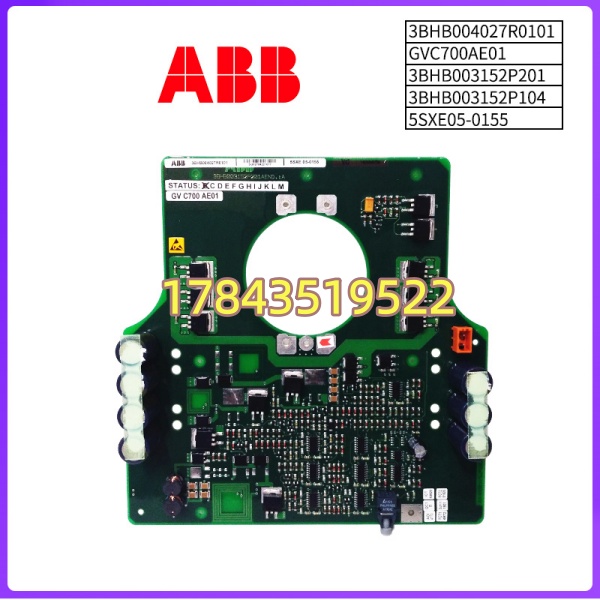

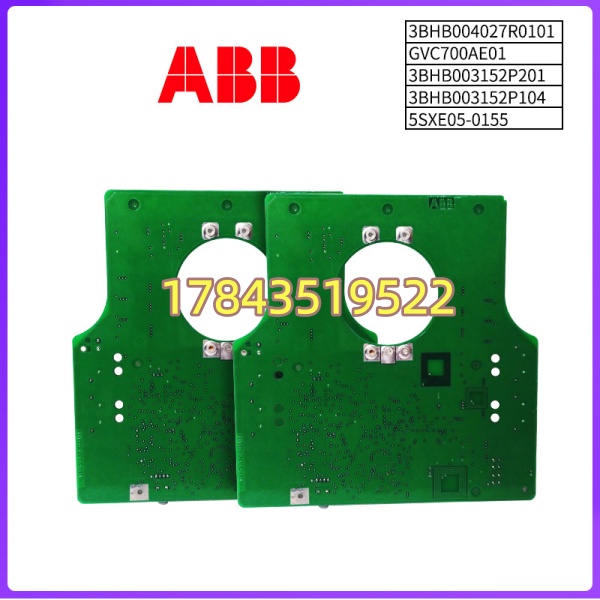

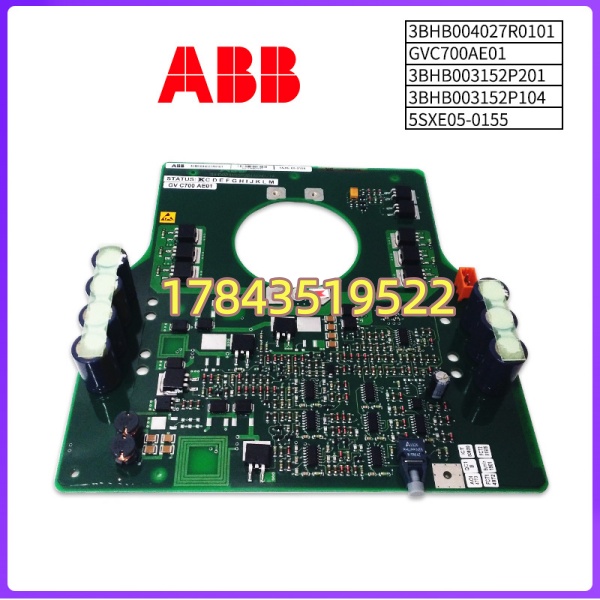

· 型号：GVC700AE01（3BHB004027R0101；关联件 3BHB003152P201 / 3BHB003152P104 / 5SXE05-0155）
· 品牌：ABB
· 系列：ACS6000/ACS5000 中压传动 Gate Valve Control (GVC) 系列 / UNITROL 5000 励磁系统
规格参数
- 产品标识：GVC700AE01，ABB Order No. 3BHB004027R0101
- 关联组件：3BHB003152P201（门极驱动逻辑板）、3BHB003152P104（门极驱动 I/O 板）、5SXE05-0155（接口/支撑电容组件或接口板，依 BOM 版本）
- 适用系统：ABB ACS6000 / ACS5000 中压变频器；ABB UNITROL 5000 励磁系统（部分版本）
- 模块类型：IGCT Gate Valve Control Board —— 门极脉冲分配、隔离驱动、DESAT 保护、状态回读
- 控制电源：24 V DC nominal（来自驱动柜控制电源单元，典型 ±20%）
- 触发接口：ABB 专用高速光纤（DDCS 类）或差分电脉冲接口连主控 CU；驱动子板经多芯屏蔽缆至 IGCT 门极
- 适配功率器件：ABB 5SHX 系列 IGCT（4.5kV / 8.45kV class），压接式高压 IGBT 部分兼容需核对 BOM
- 隔离等级：控制侧↔功率侧 强化隔离 >4 kV（典型测试 7～10 kV DC，依具体版本），保护 DCS/PLC 不受功率侧瞬变影响
- 保护功能：去饱和检测(DESAT)、门极欠压/过压监测、短路关断（μs 级）、温度/状态反馈至上位
- 安装方式：导销定位插板 + 锁紧螺钉/卡扣，ESD 敏感，通常安装于功率柜门极驱动机架或专用插槽
- 工作温度：-20～+60℃（控制 PCB，柜内自然/强迫风冷），短时可达 +70℃
- 存储温度：-40～+85℃
- 物理尺寸（参考）：约 150×120×30 mm（GVC700AE01 本体），子板尺寸依版本
- 认证：CE / UL / IEC 61800（以序列号铭牌为准），符合相关高压绝缘标准
产品介绍
GVC700AE01 是 ABB 中压传动和大型励磁装置里负责”指挥”IGCT 功率器件的门极控制板——上位控制卡发角度/脉冲指令，它经光纤隔离转成精确的门极开通/关断信号送到每块 IGCT 旁的驱动子板（3BHB003152P201/P104），同时实时监控 DESAT、门极电压、温度，异常立刻封锁脉冲并向上报故障。简单说它是低压控制世界和高压功率世界的”安全翻译官+保镖”。
现场换它基本是驱动报 Gate Fault / DDCS Link Down / Desat Trip 且排查后确认板级故障。坦白讲这东西不通用——不同代 ACS6000 固件对 GVC 板 Revision 有要求，P201 和 P104 子板版本也要匹配，乱混可能触发”Hardware Mismatch”无法运行。原厂已逐步将新平台转 GVC800 系列，老线只能靠原厂尾单或测试合格拆机件，建议留冷备。
应用场景与行业案例
痛点切入：
中压传动跳”IGCT Gate Fault”或”Desat”，复位无效，量光纤收发 OK，换驱动子板还报同相故障——十有八九是 GVC700AE01 板内 FPGA 或光耦老化。板子坏直接导致整柜闭锁，轧机、风机、发电机组全趴。这种时候你不可能换整台变频器，唯一解就是同型号换板。
典型场景：
- 冶金热连轧主传动（ACS6000）——多功率柜并联，每柜 GVC700AE01 + 子板驱动 IGCT，非它不可，替代只能同型号。
- 电厂辅机引风机/给水泵中压变频（ACS5000）——老款用 GVC700 系列阀控，MRO 阶段需备件。
- UNITROL 5000 大型发电机励磁系统——部分版本 作晶闸管触发与监视板，故障致失磁保护动作。
- HVDC 换流阀辅助控制（特定老项目）——ABB 早期柔性直流平台少量采用同类 GVC 架构。
真实案例：
北方某钢厂 1780 热连轧粗轧主传 ACS6000，夜班跳”Phase R Gate Driver Communication Lost”，复位后偶发。打开功率柜查—— 光纤座旁有细微裂纹（早年受柜门闭合力挤压未及时发现），其中一路光口 Tx 幅度衰减超限。库房有测试过拆机件（同 3BHB004027R0101 Rev xx，子板 P201/P104 版本核对一致），先断主电并确认 DC Link 电容放电完毕，拔旧板（防静电手环！），插新板、恢复光纤（清洁陶瓷端面）、上电——DDCS 链路全绿，重新建立使能运行正常。老师傅感叹”这板子一坏全轧线停，以后年检把光纤座裂纹列入必查项”。确实，GVC 板这种东西现场最好留一块。
常见问题解答 (FAQ)
严禁热插拔。 这是高压功率系统控制板，必须先断主电源并确认 DC Link 电容放电完毕、控制 24V 断开后再操作。带电拔插极易静电击穿光耦/FPGA，且会瞬间中断门极脉冲导致功率器件误触发或炸管风险。
建议成套核对。 和子板（P201/P104）间有时有固件/时序匹配要求，系统会做 Hardware ID 校验。老线替换时最好按原 BOM 精确对应后缀（P201 vs P104 不能互混），新板配旧子板若版本差太多可能报 Mismatch。不确定时拍照发卖家核对。
Q3：换新板后需要特殊操作吗？参数要重灌吗？
GVC 板本身不存工艺参数（参数在主 CU/AMC），但存有板 ID 和校准数据。标准流程：备份 → 换板 → 上电 → 系统自动识别或提示”Accept New Hardware”（依系统菜单）→ 查 DDCS 状态全绿 → 低速点动验证再加载全功率。ACS6000 具体步骤参见《Hardware Replacement》章节。
Q4：怎么鉴别二手/拆机件是否靠谱？
重点看：①PCB 敷形涂层有无电弧烧痕/电解液渗漏；②光纤插座陶瓷芯无碎裂脏污（最常见失效点）；③多芯插头针无氧化弯曲；④卖家提供外观高清图或上机测试报告。收到先目检再入柜，别直接装机试。
Q5：停产了吗？新系统用什么替代？能用在新项目吗？
新硬件平台部分已转 GVC800 系列， 在原系统属生命周期末端/停产状态(Discontinued/Limited)，新项目勿选。老线 MRO 只能按原精确型号（含 Revision Index）采购，新版 GVC800 物理接口和固件不向下兼容。
Q6：5SXE05-0155 是什么？必须一起换吗？
5SXE05-0155 在此 BOM 组合里通常是配套接口板或 DC Link 支撑电容组件（依具体驱动柜 BOM 版本），不是独立功能模块。若原机该件无明显损坏（无鼓包/漏液/烧灼），一般只换 + 故障子板即可；若成套采购作为备件包则一起保存。
