描述
产品详情

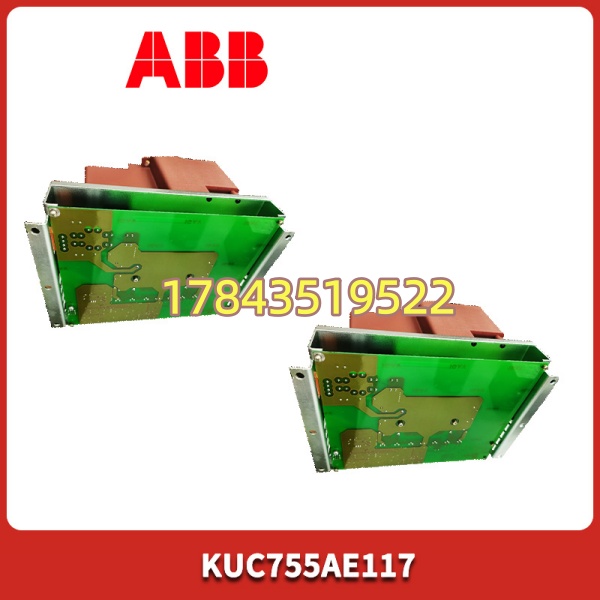

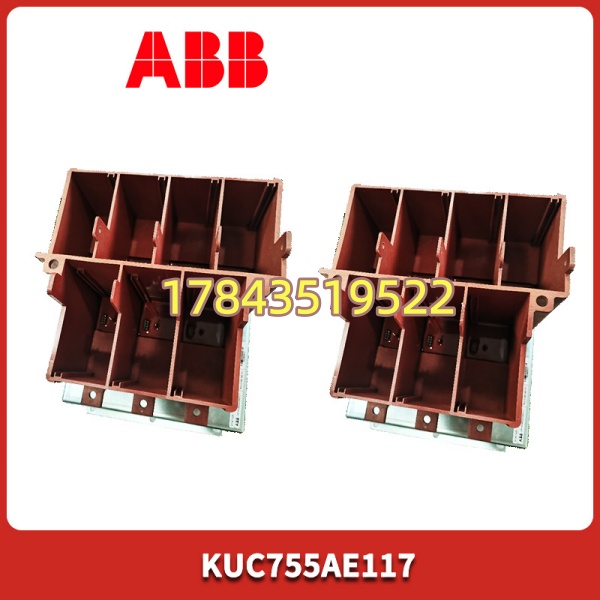

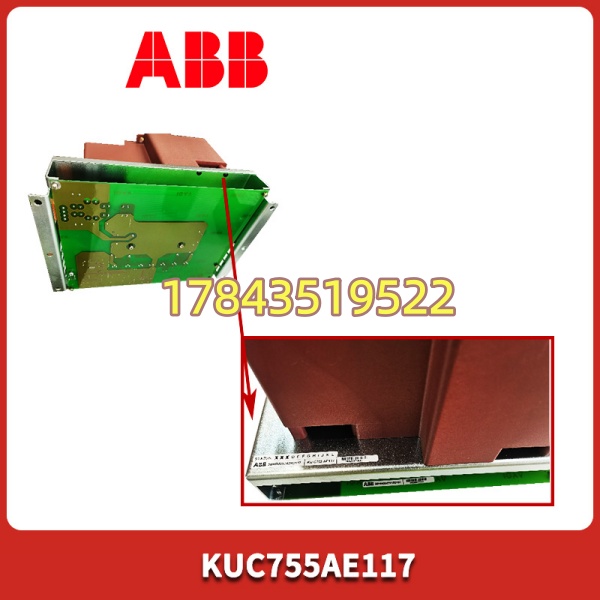

· 型号：KUC755AE117（对应 3BHB005243R0117）
· 品牌：ABB
· 系列：ABB AC6000 / ACS6000 中压传动 — KU-C755 控制/励磁板系列
规格参数
- 目录号/物料号：KUC755AE117，订货号 3BHB005243R0117（注意后缀 .1/.3 不通用）
- 模块类别：ACS6000 / AC6000 中压传动功率单元励磁控制板 / 驱动控制板（KU-C755 系列）
- 适用系统：ABB ACS6000（中压变频器）、AC6000 Drive System，配合功率单元(IGCT/IGBT)及 CD-PWS 电源板使用
- 控制电源：24 V DC（由柜内直流电源或配套电源板供给，典型 18~30V DC）
- 信号功能：励磁电流闭环调节、门极触发信号调理、过流/过压监测反馈至主控
- 接口形式：多针欧式插座（与专用母板插接，含模拟量采样、数字 I/O、光纤触发接口）
- 通信/同步：通过背板/光纤与传动主控单元(AMC / DCU)同步，非 Ethernet/Fieldbus
- 工作温度：0~+60℃（部分批次标 -10~+70℃，以实物标签为准）
- 存储温度：-40~+85℃，湿度 5~95% RH 无凝露
- 安装方式：插卡式，固定在 ACS6000 功率柜控制层专用插槽/导轨，需防静电操作
- 尺寸/重量：约 200×120×40 mm / 0.4~0.6 kg（因版本略有差异）
- 认证/标准：CE、UL（依出厂批次），符合 IEC 61000-6-2工业 EMC 要求
- 生命周期：已停产(EOL)，原厂不再供货，市场仅二手/测试 OK 翻新件
产品介绍
KUC755AE117 不是 Bailey INFI 90 或 AC 800M 的通用 I/O 模块，它是 ACS6000 中压传动功率柜里专管励磁控制和门极信号调理的那块板。系统上电报 “Excitation Fault” 或 “KU Board Communication Loss” 指向它时，大概率是板载光耦老化或采样电阻漂移。换板不涉及 PLC 程序下载，但要注意版本后缀（AE117 与 AE105/106 不混用），插拔前务必断柜内 DC 24V 及高压隔离——我曾见过没放电就拔，打火花烧了背板插座。
坦白讲这板子停产多年，ABB 官方建议整柜升级或 AMS 服务置换，但很多现场选择找测过 OK 的拆机件应急。采购一定确认后缀完全一致，且卖家做过静态测试和通电老化，否则上机报 Config Mismatch 白折腾。
应用场景与行业案例
凌晨两点轧机跳闸，ACS6000 报 KU-C755 Communication Lost，整条连铸线趴窝——这是我最常碰到这板子的出场时机。它不是普通 DCS 卡件，是中压传动柜的”心脏起搏器”之一，坏一块就锁机。
- 冶金热连轧/冷轧主传动： 驱同步电机，KUC755AE117 负责励磁闭环，故障时传动封锁输出——非它不可替代。
- 矿山提升机/皮带主驱中压变频：老旧 柜备件，定期轮换测试防突发停机。
- 水泥厂原料磨主电机变频柜：高温多尘环境板件光耦易老化，需预留一块测过 OK 的备件。
- 发电厂引风机/给水泵中压变频改造遗留系统：原厂已 EOL，只能从二手渠道淘兼容版本。
真实案例：
南方某不锈钢热轧厂，主轧机 驱动同步电机，夜班突报 Excitation Board Fault → KU-C755 Comm Lost。原厂已 EOL 无新件，停产整柜升级报价七位数且交期半年。集成商从长期合作渠道调一块拆机 KUC755AE117（同后缀，测试 OK 带报告），断电放电后更换，核对 DIP 跳线位置与原板一致，上电自检通过，轧机当班恢复。老师傅交代：以后每年预防性拆测一块轮换老化，别等炸了再找。
常见问题解答 (FAQ)
Q1：KUC755AE117 能当 Bailey INFI 90 或 AC 800M 的 I/O 模块用吗？
不能。这是 中压传动专用励磁/控制板，插不到 DCS 机架，与 Symphony/800xA 完全无关。别按 DCS 备件思路采购。
Q2：后缀 AE117 和 AE105 / AE106 能混用吗？
不建议。不同后缀对应不同固件/接口定义，混插通常报 Config Mismatch 或干脆不通信。必须与原柜内拆下板标识完全一致（含字母后缀如 .1），不确定先拍旧板照片问卖家。
Q3：新件还有吗？停产替代方案是什么？
原厂已 EOL。ABB 官方路线是传动柜升级改造（AMS 服务包）或联系当地服务中心做板级维修/置换。现实做法是采购测试 OK 的拆机件/翻新件，要求提供通电老化报告和版本照片。
Q4：更换时需要下程序或做参数设置吗？
一般不需要下载程序（参数在主控 DCU/AMC），但需确认跳线/DIP 开关与原板一致，光纤接头插回对应位置。上电后观察面板有无 KU Board OK 指示灯，若报 Fault 检查插座氧化或版本不符。
Q5：二手/翻新件怎么鉴别成色和真伪？
看 PCB 丝印日期批次、电容顶部有无鼓包漏液（最常见失效点）、金手指磨损程度。要求卖家提供静态测试波形或老化记录。KUC755 系列无”仿冒新件”，市场上基本都是拆机翻新，没测试报告的别碰——上机烧背板得不偿失。
