产品详情

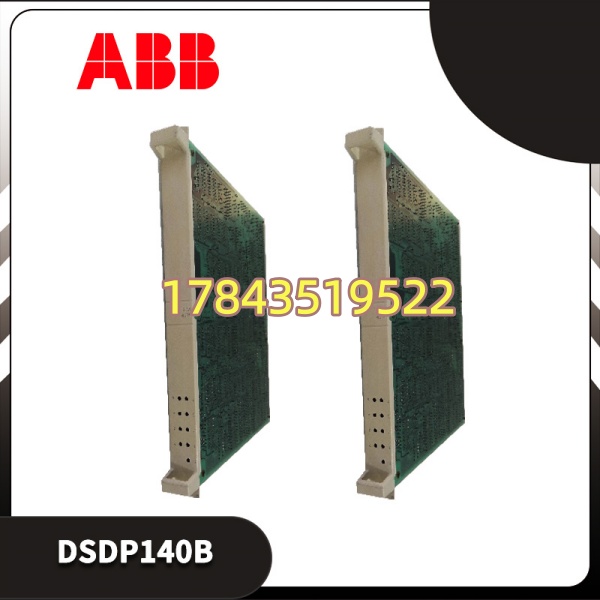

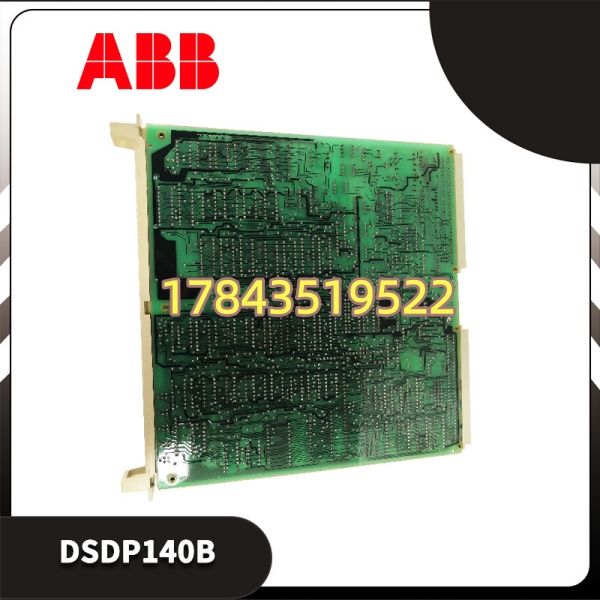

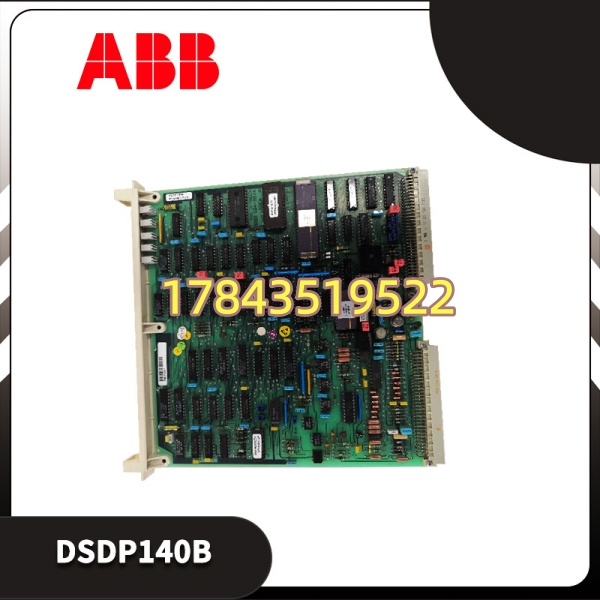

· 型号：DSDP140B（57160001-ACX）
· 品牌：ABB
· 系列：Advant OCS / S100 I/O（兼容 MasterPiece 200/1、Advant Controller 400、MOD 300）
规格参数
- 产品目录号：DSDP140B，完整订货号 57160001-ACX
- 产品类型：S100 I/O 脉冲计数器/编码器接口板（需配 DSTU 前端端子单元）
- 脉冲输入通道：3 通道（A/B/Z 或单相脉冲），支持增量编码器接入
- 最高计数频率：80 kHz（需核对具体 Series 及组态软件版本）
- 计数模式：增计数、减计数、双向(正交)、周期测量、频率测量、位置锁存
- 数字量输入(DI)：2 通道，24 V DC，光电隔离
- 数字量输出(DO)：4 通道，24 V DC 晶体管（固态输出，需外部电源），短路保护
- 模拟量输出(AO)：1 通道，分辨率 11 bit + sign，0～+10 V 或 0/±20 mA 软件可选
- 电气隔离：脉冲输入/DI/DO/系统侧间 ≥2500 V AC（1 min）光电隔离
- 背板供电：+5 V DC（来自 S100 机架背板）+ 现场侧 24 V DC
- 工作温度：-20～+60℃，存储 -40～+85℃，湿度 5～95% 无冷凝
- 安装：插入 ABB S100 I/O 机架专用插槽，配合对应端子底座（DSTU 系列）
- 状态指示：模块正面 LED 显示 PWR、RUN、FAULT 及计数状态
- 认证：CE，需核对具体系列是否符合 RoHS 豁免条款
产品介绍
DSDP140B 是 ABB Advant/S100 I/O 架构里专门干”高速计数+简单控制”的板卡，不是普通 DI/DO 模块。它解决的是老 DCS 没法直接接增量编码器、流量计脉冲或测速探头的短板——把 80kHz 以下的脉冲实时累加/换算成工程量（转速 rpm、累计流量、长度），还能顺带用板上 4 路 DO 做比较值触发、1 路 AO 送出瞬时值给记录仪或上位趋势。
坦白讲这是老系统存量件，ABB 早把 S100 转入生命周期末期/停产状态，新项目别选。DSDP140（无 B）也能用但 B 版抗干扰和元器件寿命有改进，现场若原来跑的是 DSDP140 直接换 B 版通常不用改组态。有一点要注意：必须确认你柜内 DSTU 端子单元型号与排线匹配，板卡和端子单元是分开采购的。
应用场景与行业案例
痛点：纸机/线缆/切纸设备用增量编码器测长度或速度，AC 800M/Advant 常规 DI 根本跟不上海量脉冲；流量计 4～20mA 精度不够或想累计总量——普通 AI 做累计受扫描周期影响误差大。换 DSDP140B 后硬件计数不掉脉冲，精度靠谱。
典型场景：
- 造纸/板纸 — 接压光机/卷取编码器测线速度及纸长，AO 送 SCADA 实时车速
- 线缆/钢帘线 — 3 通道分别计成品长度+废料长度，DO 触发喷墨打标
- 化工配料 — 涡轮/椭圆齿轮流量计脉冲累计，参与批量配方控制
- 电厂汽轮机辅机 — 测电动给水泵转速，超上限 DO 触发报警硬接线
- 老 Advant 改造 — 原 DSDP140 故障，B 版直接原位替换恢复计数功能
真实案例：华北某特种纸厂，一号涂布机原配 DSDP140 计数板某天 RUN 灯灭，长度计量归零导致横切刀错位切废两卷纸。我赶到翻铭牌发现是初代 DSDP140 Rev.A，电容老化。库房有块 DSDP140B（57160001-ACX），断电拔旧板插新板，DSTU 端子不动，上电 Advant Master 自动识别——只花了 7 分钟恢复 RUN。老师傅感叹早该把四台机的老 A 版陆续换成 B 版，省得半夜爬柜子。
常见问题解答 (FAQ)
Q1：DSDP140B 支持热插拔吗？能带电更换？
I/O 机架部分模块支持热插拔，但脉冲计数板建议先确认你机架固件版本。稳妥做法是通知中控该 I/O 站可能短暂离线→断电→更换→上电自诊断。带电硬拔风险是背板总线瞬态干扰或计数值清零，若工艺允许可接受但要有心理准备。
Q2：和 DSDP140（无 B 后缀）有什么区别？能互相替换吗？
B 版是 的硬件改进版，增强 EMC 抗干扰、元器件寿命优化，固件组态层面通常完全兼容，Advant Master / CB 里选 类型即可驱动 B 版。少数极老系统若 DIP 开关定义微调过，核对一下跳线说明，绝大多数现场直接互换。
Q3：一定要配 DSTU 端子单元吗？能直接接线到板子吗？
不行。 是 板卡形式，现场信号经扁平缆→DSTU 系列前端端子单元（如 DSTU 120 之类，依你原系统配置）转接。买备件时务必确认端子单元型号、排线长度及现场侧 24V 供电正常，板卡本体不带接线端子。
Q4：脉冲输入最高 80kHz 够用吗？怎么估算？
编码器分辨率 1024 线 × 4 倍频 × 转速(rps) = 实际频率。例：1024×4×15rps≈61kHz——OK。若高速主轴 3000rpm 用高线数编码器可能超 80kHz，那时需降频分频或用专用高速计数方案。 适合中低速产线设备而不是 CNC 主轴。
Q5：二手/翻新件怎么验？
① 看板卡焊点无补焊飞线、电解电容无鼓包漏液；② 插机架+DSTU 接模拟脉冲源（信号发生器或手拨脉冲），用 Advant Master / 组态软件看计数器值是否随脉冲递增；③ AO 用万用表量输出是否在设定范围内线性变化；④ DO 带小负载（24V LED）测比较触发功能。
