描述
产品详情
· 型号：SCXI-1193
· 品牌：National Instruments（NI）
· 系列：NI SCXI Switch Series — RF/ Microwave Multiplexer Module
规格参数

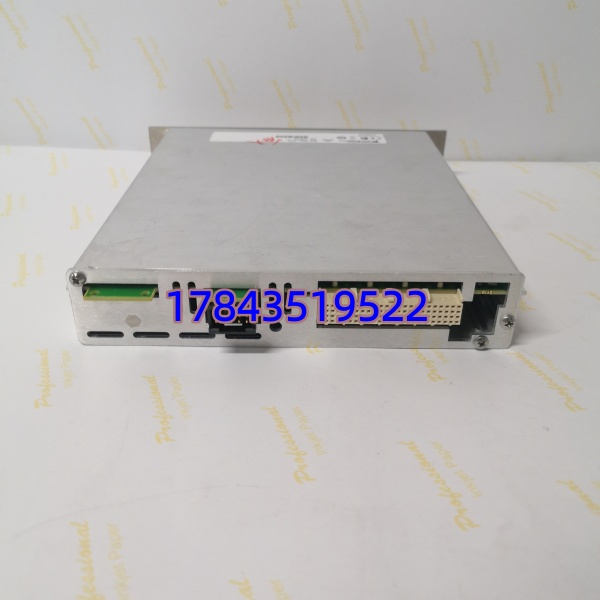

- 产品名称：SCXI-1193 32-Channel RF/Microwave Multiplexer Switch Module
- 所属系统：NI SCXI 机箱（SCXI-1000 / SCXI-1001 / SCXI-1000DC 等），受控于 PCI/PXI/USB DAQ 卡（如 PCI-6533、USB-625x + NI-DAQmx）
- 开关拓扑：32×1 单端（SP32T）或 16×1 差分（可分组为 2×16×1、4×8×1 等），软件可配置
- 带宽（-3dB）：DC ～ 2.5 GHz（典型，依端接阻抗及线缆）
- 特性阻抗：50 Ω 或 75 Ω 软件可配置（通过 NI-DAQmx 属性节点或 Switch Executive）
- 电压驻波比（VSWR）：典型 < 1.5:1 @ ≤ 1 GHz，< 2.0:1 @ 2.5 GHz
- 插入损耗：典型 < 0.5 dB @ 1 GHz，< 1.0 dB @ 2 GHz
- 隔离（相邻通道）：> 60 dB @ 100 MHz，> 40 dB @ 1 GHz（典型）
- 最大 RF 输入功率：+30 dBm（1 W CW），峰值 ±42 Vpk（含 DC 耦合注意）

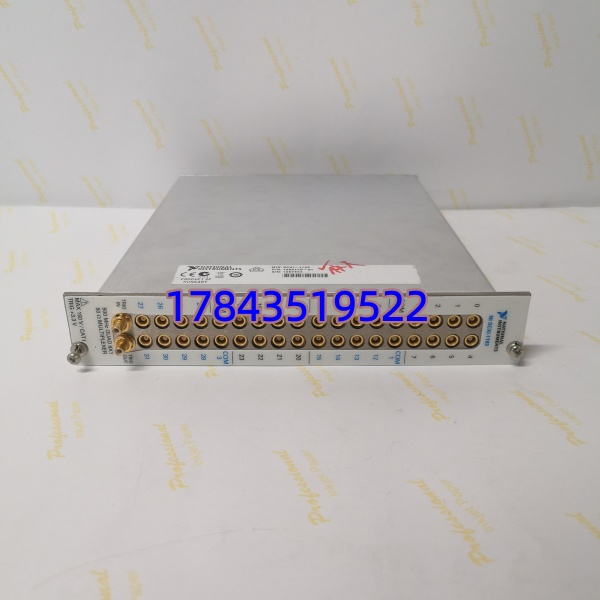

- 连接器类型：前面板 32× BNC（标准版）或 SMA（选件 -01），依具体后缀
- 开关类型：电子式 RF 继电器（EMR 或 solid-state 依生产批次，典型 EMR 低损耗）
- 预期寿命：> 10⁷ 次动作（典型机电继电器版）
- 触发：支持 SCXI 背板触发总线及外部 Trigger 输入做硬件定时扫描
- 控制软件：NI-DAQmx、NI Switch Executive、LabVIEW / LabWindows™/CVI 直接调用
- 供电：由 SCXI 机箱背板 +5V/+12V 供给
- 工作温度：0℃ ～ +50℃（实验室/ATE 级，非重工业现场）
- 尺寸：标准 SCXI 单槽模块，约 335 × 213 mm（W×D 含面板）
- 认证：CE、FCC Class A
- 状态：已列入 NI 生命周期 EOL/RPP（Limited Availability），主流备件市场流通
产品介绍
SCXI-1193 是 NI 经典的射频多路复用开关——简单理解就是把 32 路 BNC/SMA 射频信号分时切到一路输出，接示波器、频谱分析仪或高速数字化仪做自动测试，省掉手动换线。板载继电器由 NI-DAQmx 通过 SCXI 机箱背板控制，配合 Switch Executive 可图形化配拓扑，带宽到 2.5GHz 足够应付大多数通信频段、雷达中频和微波元器件测试。
坦白讲，这模块定位是 ATE（自动测试设备）和实验室，不是现场过程控制仪表。采购必须确认三件事：① 你们有 SCXI 机箱和 NI DAQ 控制卡（PCI/PXI/USB 系列均可驱动 SCXI）；② 确认前端接头是 BNC 还是 SMA（后缀不同，-01 常为 SMA）；③ 老版本 NI-DAQ 7.x 也支持但建议用 NI-DAQmx 9.x+ 以获得完整 Switch Executive 功能。单纯买模块没有机箱是点不亮的。
应用场景与行业案例
射频 ATE 最烦手动换 DUT（被测件）——测 30 个滤波器要拔插 30 次线缆，损耗不一致还引入人为误差。SCXI-1193 做 MUX 后，LabVIEW 程序控制扫描顺序，全程自动记录 S 参数，是我见过的性价比最高的 2.5GHz MUX 方案（前提是你已用 NI 生态）。
- 通信/雷达 ATE：基站滤波器、天线 switch matrix 测试，32 路 RF 端口轮询接入 VNA/SA。
- 半导体/元器件测试：微波器件多 DUT 并行筛选，配合高速数字化仪做自动化扫频。
- 科研院所：等离子体诊断、微波腔体多测点切换入频谱仪。
- 产线终测：手机/模组射频端口功能验证（非校准级但够用）。
真实案例：某军工所微波器件产线原用手动 BNC 转 N 头换线测 16 只滤波器 S21，每人每天测 80 只累到吐。翻备件找到 SCXI-1000 机箱 + SCXI-1193（BNC 版），花一下午写 LabVIEW 扫描程序（niSwitch Connect/Disconnect + VISA 读 VNA），自动 16 路顺序切换测完存 CSV——单人多测 3 倍且重复性好了很多。老师说：”早知道 NI 射频 MUX 这么便宜（二手），当年就不该硬扛手动。”
