描述
产品详情

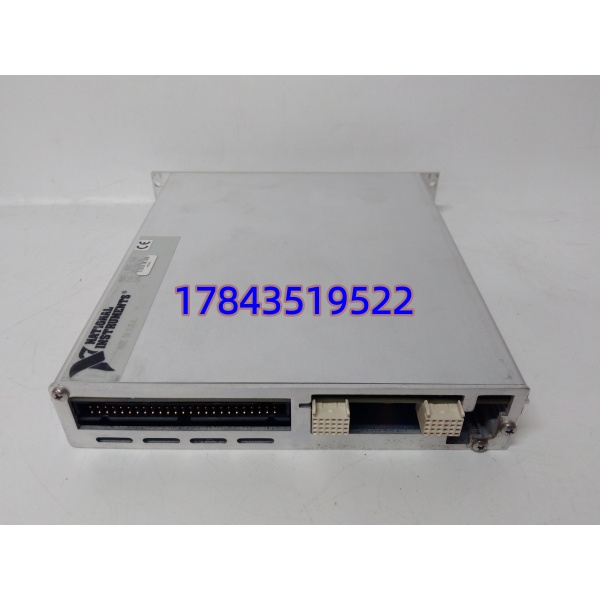

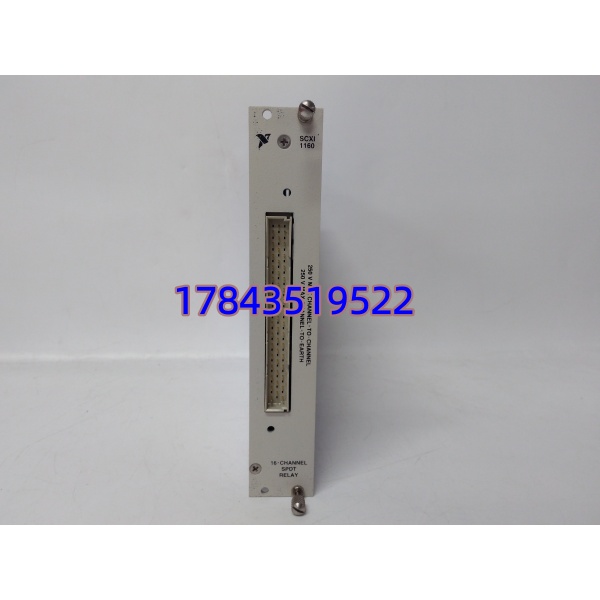

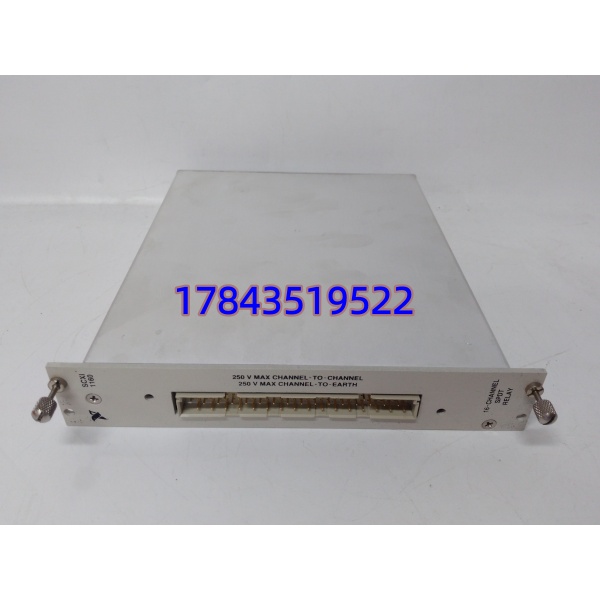

· 型号：SCXI-1160
· 品牌：National Instruments（NI）
· 系列：SCXI 系列 — Electromechanical Relay Output Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 模块类型 | 8-Channel Electromechanical Relay Output（Form C / SPDT）for SCXI Chassis |
| NI 目录号 | SCXI-1160（常见订购 778572-01），配套需 SCXI 机箱及 DAQ 主控卡 |
| 继电器类型 | 8 × Form C（SPDT）：COM / NO（Normally Open）/ NC（Normally Closed） |
| 触点额定（阻性） | 5 A @ 250 V AC 或 5 A @ 30 V DC（部分手册标 10A 瞬时，以原厂为准）；感性负载建议降额 ≤2 A |
| 触点耐压（开路） | 最大 400 V AC / 300 V DC（隔离耐压，非工作电压） |
| 线圈驱动 | 由 SCXI 背板供 24 V DC（典型 35–50 mA/线圈 吸合瞬间），模块内部控制逻辑锁存 |
| 动作 / 释放时间 | 典型 ≤7 ms 吸合，≤5 ms 释放（含数字滤波延时依软件写入周期） |
| 预期机械寿命 | ≥100,000 次操作 @ 额定负载；无载 >10⁷ 次 |
| 电气隔离 | 继电器触点侧↔SCXI 背板逻辑 ≥1500 Vrms（1 min）；通道组间共电位（同 COM 可分别接线） |
| 指示灯 | 每通道独立 LED（橙/绿）指示继电器激励状态（NO 闭合亮） |
| 热插拔 | 支持 SCXI 机箱带电插拔更换（建议程序先关闭该槽输出再拔） |
| 配套端子方案 | 直接螺丝端子排（用户自制线缆）或配 SCXI-1327（8 ch 继电器端子板，带 LED 及熔丝座） |
| 兼容 SCXI 机箱 | SCXI-1000、SCXI-1000DC、SCXI-1100、SCXI-1102 等（占用 1 槽） |
| 兼容 DAQ 主控 | PCI-603x/E系列、PCIe-63xx、USB-628x/625x（via SCXI-1349/1350 电缆）、cDAQ 加 SCXI 接口模块 |
| 工作环境 | 0…+50℃（运行，NI C 系列手册推荐），5–90% RH 无凝露；存储 -20…+70℃ |
| 尺寸 / 重量 | SCXI 单槽：约 1.2″(30.5mm) × 深度依机箱，≈0.5 kg |
| 认证 | CE、UL 61010-1、CSA、FCC Part 15 Class A（以实物标签为准） |
产品介绍
测试台或过程控制柜里最常见场景：DAQ 卡要控制 8 路 220VAC 报警蜂鸣器、24VDC 电磁阀或做被测件供电安全切断——普通 TTL 数字 I/O 扛不住电压电流，直接驱动会烧通道。SCXI-1160 插进现成 SCXI 机箱，通过 SCXI-1349 电缆挂你已有的 NI PCI/USB DAQ 卡，LabVIEW / NI-DAQmx 里当”Relay Output Line”直接写布尔值即可，不用额外电源模块驱动继电器线圈（背板供 24VDC），前面板 LED 直判哪路吸合省得拿万用表量。
采购价值：与 NI SCXI 生态原生集成、C 型触点自带 NO+NC（可设计故障安全回路）、背板供线圈省外部继电器屏空间、NOS 流转多。短板直说——必须配 SCXI 机箱+DAQ 主控卡，不独立运行也不兼容 PXI/PXIe 插槽；继电器机械寿命约 10 万次（频繁开关每分钟 >1 次会加速磨损，高频开关建议用 SSR 或固态模块方案）；感性负载 >2A 建议加热敏电阻/MOV 吸收。
替换与升级建议
✅ 直接替换
- SCXI-1160 ←→ 同型号新件/NOS：拔下旧模块（建议程序先关输出），插入 SCXI 机箱同槽位，MAX → Devices → 右键 Refresh 识别，NI-DAQmx 任务不需重建。不停电可热插拔（遵循 NI 建议先停写任务），更换约 3–5 分钟。注意 SCXI-1327 端子板如已安装不需动。
- SCXI-1160 Rev.A ←→ Rev.C 等：功能兼容，末位 Rev 只反映 PCB 改版/元器件替代，软件无差别。
⚠️ 软件兼容（需改配置／不同功能）
- SCXI-1124（8 ch 隔离 DO 光电固态）→ ：插槽兼容但 SCXI-1124 是 OC 光耦输出（无 C 型触点、不驱动 AC 负载），，除非原应用仅做小电流 DC 开关且逻辑可接受 OC 推挽——反之 可向下替 SCXI-1124（多余触点不接 NO/NC 只用 COM 亦可）。
- SCXI-1163R（固态继电器 4 ch）→ ：通道数/类型不同（SSR vs EMR，4 ch vs 8 ch），硬件不互替除非重新设计 I/O 分配及端子接线。
❌ 硬件不兼容
- NI PXI / PXIe 继电器模块（如 PXI-2567/2568/2590 系列）：。
- 普通 PLC 继电器输出模块（S7-200 SM 122 等）、导轨式 8 路继电器模组：不兼容 SCXI 背板协议，不能由 NI-DAQmx 直接寻址。
若无全新原厂件（部分 SCXI 老配件转 Legacy），国内有经测 NOS，采购要求附序列号可查、原厂标签照片及上电自检说明（继电器动作测试），停产替代须经业主书面同意。
