产品详情

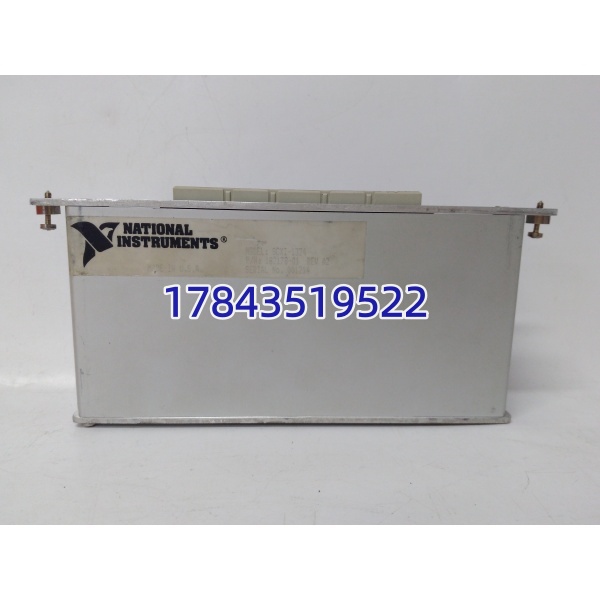

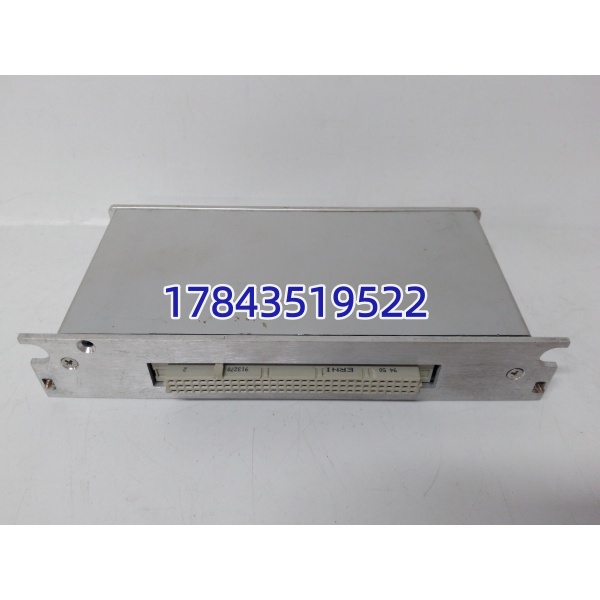

· 型号：SCXI-1324（Part No. 777459-01）
· 品牌：National Instruments (NI)
· 系列：NI SCXI Terminal Blocks — for SCXI-1102 Multiplexer/Amplifier Module
规格参数
- 端子块类型：热电偶输入端子块（Thermocouple Input Terminal Block with CJC）
- 适配模块：必须配 SCXI-1102（或 SCXI-1102B）8通道差分放大器模块，不兼容 SCXI-1100/1125 等其他模块
- 通道数：8 路差分（CH0～CH7），每路由两组螺丝端子（+ / – / Shield 可接）
- 支持热电偶类型：B, E, J, K, N, R, S, T（软件在 MAX 中选 TC 类型及 CJC 补偿）
- 冷端补偿（CJC）：板载精密热敏电阻，精度 ±0.5℃（0～70℃），NIST 可溯源校准
- 热电偶开路检测：支持（通过 SCXI-1102 的 OC detect 电流源），软件可读 Open Thermocouple 状态
- 接线规格：推荐 24 AWG 屏蔽双绞线，螺丝端子可接受 26～18 AWG
- 滤波器：无板上滤波（低通滤波由 SCXI-1102 增益/带宽设定及 DAQ 卡决定）
- 隔离：依赖 SCXI-1102 模块及 SCXI 机箱背板隔离等级（典型 250V–500V 工作隔离 channel-to-earth）

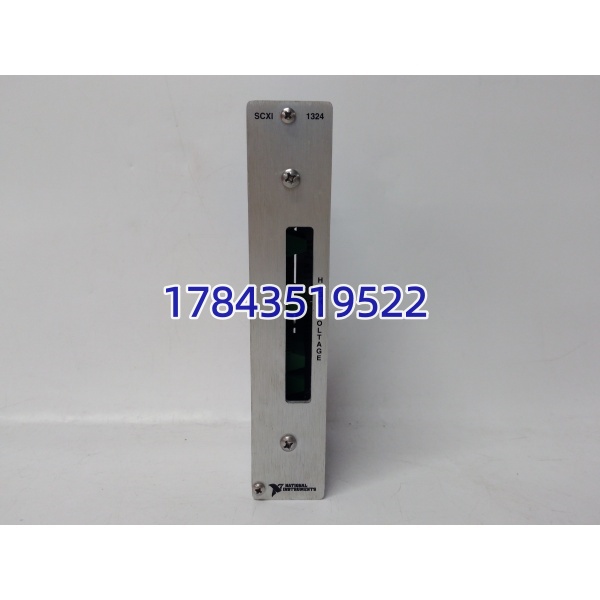

- 前面板标识：通道号丝印、TC 极性提示、CJC 传感器位置标记
- 安装：卡扣式，扣在 SCXI-1102 模块前面，与 SCXI 机箱前板齐平
- 工作温度：0～+70℃（CJC 精度保证范围），存储 -40～+85℃
- 湿度：5%～90% RH 无凝露
- 认证：CE / UL / C-Tick / RoHS（依生产批次）
- 配套需核： 模块固件版本（影响 OC detect 行为）、DAQ 卡（PCI-MIO-16E 系列 / PXI-625x 等）及 NI-DAQmx 驱动兼容性
产品介绍
SCXI-1324 是 模块专用的热电偶前端——它本身不放大也不数字化，就是提供带 CJC 的螺丝端子让 TC 线接进来，冷端温度由板上热敏电阻测出，NI-DAQmx 自动做冷端补偿计算。这是 NI 经典 ATE 温度采集方案里最常见的端子块，8 通道差分配 的 8 个差分放大器，配合 M 系列 DAQ 卡可做到微伏级分辨。
有一点要注意：，买之前确认现柜内 SCXI 槽位是 1102 模块——外观上 SCXI-1324 扣在 1102 前脸，若现装的是 SCXI-1300 系列通用端子块则物理不兼容。另外 TC 线建议用带屏蔽双绞、屏蔽层单端接地（通常在 SCXI 端接机壳地），否则易受变频器干扰导致温度跳动。
应用场景与行业案例
痛点：发动机试车台原用散点温度巡检仪，通道少且不能与推力/转速同步记录。改 + SCXI-1324 + PXI DAQ，K 型热电偶直接接端子块，LabVIEW 同时采推力/转速/各点排气温度，冷端自动补偿不用人工修正。
典型场景：
- 汽车/航发台架——多支 K/J 型热电偶测进排气、滑油、缸温，同步其它模拟量
- 材料试验——环境箱内置 T 型 TC 通过 SCXI-1324 采集，CJC 精度保证低温段准
- 电子产品热测试——BGA 封装多点点温监测，SCXI 机箱集中 数十通道 TC
- 老 ATE 维护——原 NI SCXI 系统 TC 端子块损坏直接同型号替换（注意 CJC 传感器无显著老化但通常不单独校准）
- 科研院所——配合 LabVIEW 做瞬态温度场研究，利用 高增益放大小信号
真实案例：
前年帮某汽研所维护发动机冷热冲击台，SCXI 机箱 Slot 2 的 SCXI-1324 上 CH3–CH5 温度值飘移±5℃ 而其他通道正常——拆下看端子螺丝有轻微氧化（铜绿），且那三根 K 型偶线屏蔽层两端都悬空引入工频干扰。重新打磨端子、紧固、改屏蔽层单端接 SCXI 机壳地、在 MAX 里 Verify CJC，数值稳定。工程师说”这端子块比 DAQ 卡耐造，坏的基本是接线氧化或忘接屏蔽”。
