描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | SCXI-1303（Part No. 777687-03） |
| 制造商 | National Instruments (NI) |
| 适配模块 | SCXI-1100、SCXI-1102、SCXI-1102B、SCXI-1102C |
| 通道数 | 32路差分模拟输入通道 |
| 接线方式 | 78只螺钉式接线端子（支持 AWG 26–16 / 0.14–1.5 mm²） |
| 等温设计 | 内部铜质等温平面 (Isothermal Copper Plane)，减小端子间温度梯度 |
| 冷端补偿(CJC) | 内置精密热敏电阻，精度 ±0.5°C (15~35°C)，±0.9°C (0~15°C / 35~55°C) |
| 开路热电偶检测 | 内置 +5 V 上拉电阻 + 偏置电阻网络（出厂装10 MΩ用于1102系；附10 Ω网络用于1100） |
| 连接器接口 | 直接插接SCXI模块前端96针DIN C型接口，无需线缆 |
| 工作温度 | 0 ~ +55 °C |
| 存储温度 | -20 ~ +70 °C |
| 湿度 | 5% ~ 95% RH（非冷凝） |
| 认证 | CE, UL, 符合 IEC 61010-1 |
| 物理尺寸(约) | 230 × 65 × 45 mm（安装深度依SCXI模块而定） |
| 重量(约) | 0.45 kg |
产品深度介绍

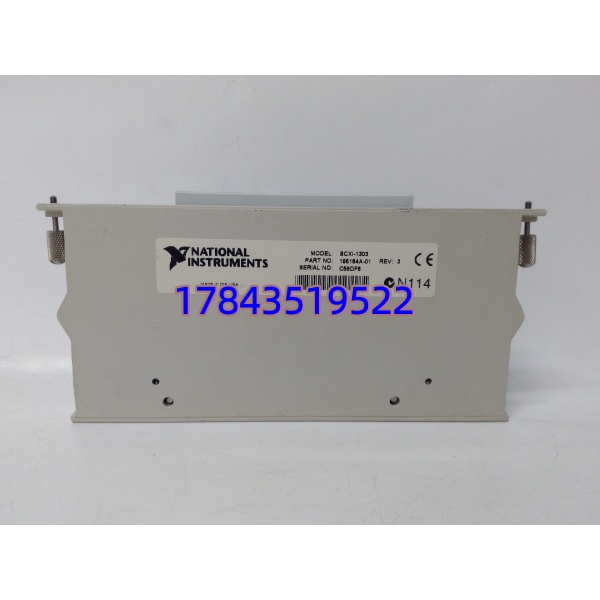

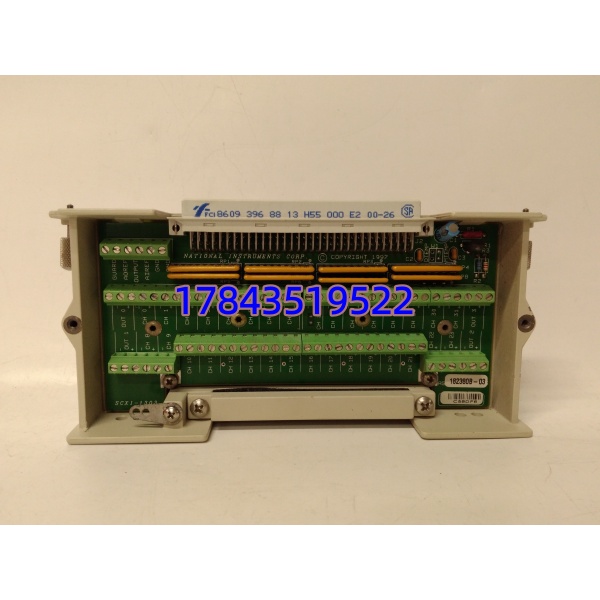

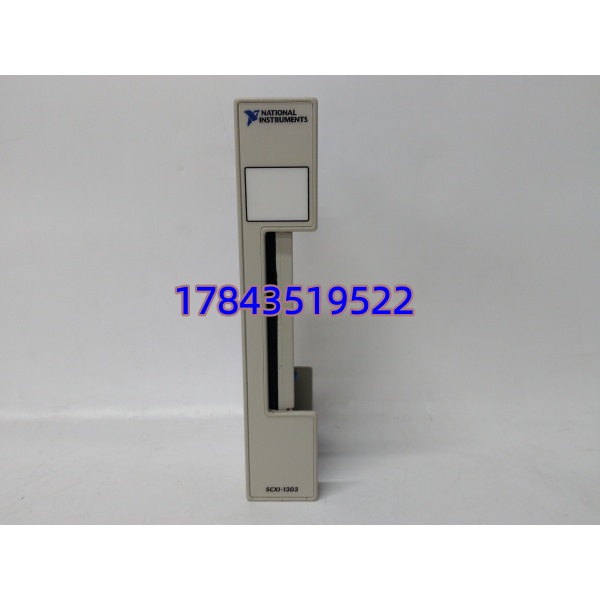

NI SCXI-1303 是 SCXI 信号调理机箱内置于模块前端的 32 通道等温接线端子板，专配 SCXI-1100/1102 系列模拟输入调理模块使用。它把模块后部 96 针 I/O 引到现场可接线的螺钉端子上，内部铺设铜质等温平面并紧贴高精度热敏电阻做冷端补偿(CJC)，是高精度热电偶温度采集系统的标准前端接口。常用于冶金炉温监测、化工反应釜多点温控、航空航天试验台架及科研院所多通道热工测试。
这块端子板的设计亮点在于硬件级热电偶开路检测——板上预置 +5 V 上拉及偏置电阻网络，热电偶断线时通道放大器会饱和，软件侧可直接判读开路故障，不用额外加装检测电路。等温铜平面把 32 对端子温度拉平，最大限度压低热电势引入的 CJC 误差。配合 NI-DAQmx 驱动及 LabVIEW/LabWindows™ CVI 可直接组态，帮现场减少因冷端补偿不准导致的温度漂移投诉，降低非计划排查时间。
常见问题解答
Q：老师傅问一句，这 SCXI-1303 能直接用在 SCXI-1104 或 1120 上吗？
A：不行。SCXI-1303 只适配 SCXI-1100、SCXI-1102、SCXI-1102B、SCXI-1102C。1104 是高压输入模块配 SCXI-1327/1346 之类端子板，1120 是隔离输入配 TBX-1328/SCXI-1313，硬插上去接口和定义对不上，别强插以免损坏针脚。
Q：老系统里 SCXI-1102 上原来插的是 SCXI-1300，换成 SCXI-1303 有影响吗？程序要改吗？
A：物理上都能插进 1102 模块前端，但 SCXI-1303 多了等温铜平面和 CJC 热敏电阻以及开路检测电阻网络。如果你的原程序是按 SCXI-1300（无 CJC 传感器）写的冷端补偿方式，换 1303 后建议在 Measurement & Automation Explorer (MAX) 里重新识别硬件并启用板载 CJC，否则温度读数会有固定偏差。不需要重下用户程序逻辑，只需更新 DAQmx 通道的 CJC 源配置。
Q：偏置电阻网络说的 10 MΩ 和 10 Ω 怎么选？出厂是哪种？
A：出厂默认焊的是 10 MΩ 电阻网络，配合 SCXI-1102/B/C 用，浮空和接地型热电偶都 OK。随货附带一组 10 Ω 电阻网络，是给 SCXI-1100 模块高速采样时换用的——1100 在增益≥100 且采样率 >5 kS/s 时用 10 Ω 才能保证开路检测响应。更换时需拔掉旧 SIP 电阻网络换插新的一组（分 RP1~RP4 四个插座），对照手册页码操作，注意静电防护。
Q：这端子板支持带电插拔吗？换线时需要把整个 SCXI 机箱断电吗？
A： 本身不是电子卡，是被动接线端子+少量电阻/CJC 传感器，但它直接插在带电运行的 SCXI 模块前端。不建议带电插拔端子板——拔出瞬间 96 针可能短接或引入感应电打坏模块输入通道。正确做法是 SCXI 机箱对该槽模块所在电源关闭或整机下电后再拆装；现场接线拧螺丝可以不断电但要做好绝缘防短路。
Q：怎么确认你们发的是原装全新而非拆机翻新的？
A：说实话市面上 SCXI 年代久远的拆机件不少。我们入库时逐块做以下核验——核对 NI 原厂镭射标签与序列号、检查螺丝端子无烧灼氧化痕迹及无第三方焊接修补、确认 CJC 热敏电阻阻值曲线正常（Fluke 289 实测）、上 SCXI-1102+SCXI-1000 机架通电验证 CJC 回读温度合理且 32 通道无短路。出库附测试记录照片，支持视频验货。
Q：页面价格是最终成交价吗？有质保吗？
A：页面价格为参考价，受汇率与二级市场行情浮动影响，具体成交价请详询客服获取最新报价。全新原装/测试好闲置件默认提供 12 个月店铺质保（上机非人为损坏包换），拆机测试件保 3~6 个月，具体以合同注明为准。
