描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | SCXI-1324（Part No. 777687-24） |
| 制造商 | National Instruments (NI) |
| 设备类型 | SCXI 高压屏蔽螺丝端子接线板（Terminal Block） |
| 适配模块 | SCXI-1160（16ch SSR）、SCXI-1163R（32ch EMR）、SCXI-1161（数字I/O）、SCXI-1124/1125 隔离输入 |
| 连接方式（现场侧） | 48 × 螺钉式接线端子（Screw Terminal），标识清晰 NO/NC/COM 或 ±/GND |
| 背板接口 | 直接插装至 SCXI 模块前端 50-pin / 37-pin D-Sub 插座（依所配模块而定） |
| 最大开关/信号电压 | 250 Vrms（CAT II 工作电压，依原厂手册） |
| 通道对地隔离电压 | 250 Vrms（通道-通道及通道-地） |
| 每通道最大负载电流 | 2 A（连续，依 SCXI-1160 规格） |
| 适用导线截面 | AWG 26–16（0.14–1.5 mm² 多股/单股线） |
| 工作环境温度 | 0～+50 ℃ |
| 存储温度 | -20～+70 ℃ |
| 相对湿度 | 5%～90% RH（非凝结） |
| 安全认证 | IEC 61010-1、UL 3111-1、CAN/CSA C22.2 No.1010.1、CE |
| 外形尺寸（约） | 30 × 173 × 203 mm（1.2″ × 6.8″ × 8.0″） |
产品深度介绍

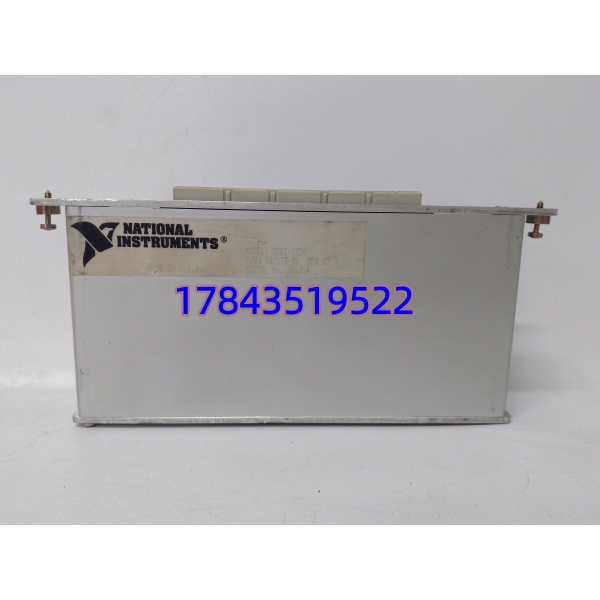

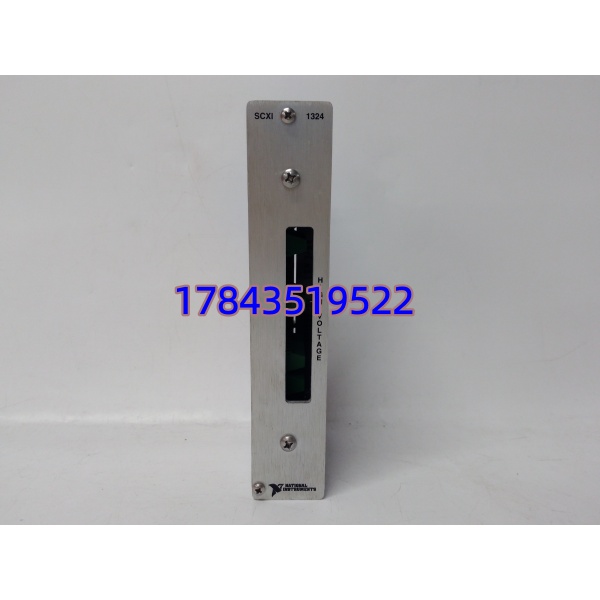

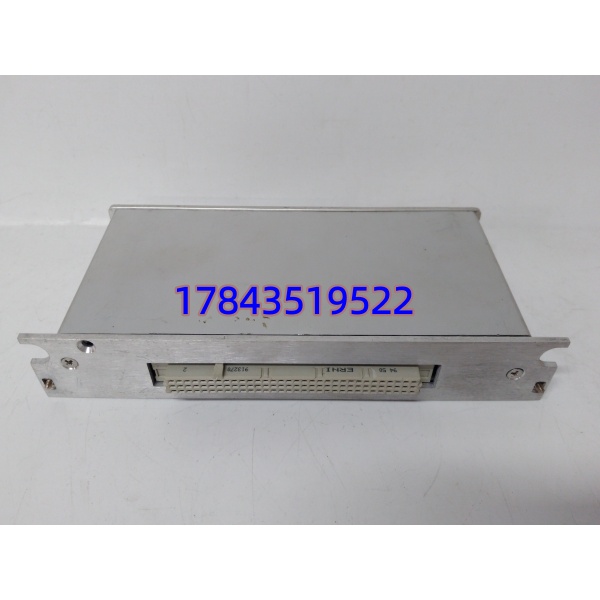

SCXI-1324 是 NI SCXI 系列中专为继电器输出及高压数字 I/O 模块配套设计的前端屏蔽螺丝端子板。它不具备信号调理电路，本质是一块高隔离等级的现场接线接口板，直接卡装在 SCXI-1160、SCXI-1163R、SCXI-1161 等模块前面板，把模块内部继电器触点或数字线通过 48 颗工业级螺钉端子引出到柜内端子排或现场设备。其 PCB 爬电距离和电气间隙按 250 Vrms CAT II 设计，适合工业现场接入交流/直流接触器线圈、电磁阀、指示灯等感性/阻性负载的开关控制回路。
这块端子板的价值在于两点：一是全金属屏蔽外壳大幅降低继电器动作时感性负载产生的 EMI 串入测量背板；二是螺钉端子比排针或插头更耐现场振动，且支持粗截面导线直接压接，方便维护时单独拆线不断开整排。对老旧测试台或产线改造项目来说，它是恢复 SCXI 继电器机架现场接线能力最直接、成本最低的替换件——前提是确认你原机架里插的是 SCXI-1160/1163R 这类带对应 D-Sub 前接口的模块，而非需要 Thermocouple 冷端补偿的温度测量端子（那种该用 SCXI-1303 之类）。
常见问题解答
Q：老哥，这 SCXI-1324 能直接用在 SCXI-1102 温度采集模块上吗？
A：不能混用。SCXI-1102 配的是带冷端补偿（CJC）的温度测量端子板，如 SCXI-1303 或 SCXI-1320/1321 系列。SCXI-1324 没有 CJC 传感器，也没有热电偶接线定义，硬插上去温度读数会飘且无意义。买之前一定核对机架上插的是 SCXI-1160（继电器）、SCXI-1163R（电磁继电器）或 SCXI-1161（数字 I/O）——这些才是 1324 的正确宿主。
Q：换这个端子板需要停机架电源吗？能带电插拔吗？
A：不建议带电插拔。虽然 SCXI 模块本体部分支持热插拔更换，但端子板是直接压在模块前端 D-Sub 针脚上的无闩锁结构，带电插拔极易造成瞬间短路或拉弧，特别是接了 220 VAC 负载线的时候。正确做法是：先断 SCXI 机箱总电源→拔下旧端子板→核对针脚无弯曲→安装新 1324→恢复现场接线→最后上电。 多花两分钟断电，别赌运气。
Q：你们发的是全新还是拆机？怎么证明不是翻新打磨货？
A：我们发的分两种——全新原装闲置库存（New Surplus）和经上机测试的原厂拆机件，发货前会在清单上注明成色。每台出库都会做外观核验（查 NI 原厂镭射码、序列号、螺丝无拆动痕迹），可提供通电安装在 SCXI-1160 模块前的多角度实拍图和测试记录。支持视频验货，有疑义可拒收。
Q：SCXI-1324 和 SCXI-1325 啥区别？我现场找到块 1325 能凑合用吗？
A：1325 是低压/高密度模拟端子板（通常配多路复用或模拟输入模块），接线定义和物理接口与 1324 不完全一致。除非你翻原厂手册确认两个模块共用完全相同的 D-Sub 引脚映射（一般它们不共用），否则千万别凭目测互换——接错可能把现场 220V 线引入模拟输入通道，直接烧毁模块。老老实实配对应型号。
Q：质保多久？上机发现有问题怎么处理？
A：测试件提供 12 个月质保（非人为损坏、未进水进尘、未施加超规格电压前提下）。若到货发现物理损伤或上机接触不良，收货 7 日内可申请换新或退款。远程可协助核对接线图，但现场施工属买方责任，建议严格按 NI 原厂 SCXI Terminal Block 手册校线后再送电。
Q：发货周期和包装怎么样？
A：有库存通常当天或次日发出（顺丰/德邦），无库存需调货约 3–5 个工作日。包装为防静电袋 + 气泡膜 + 加厚纸箱，端子排会用保护盖或胶带封口防止运输中螺钉脱落。
