产品详情

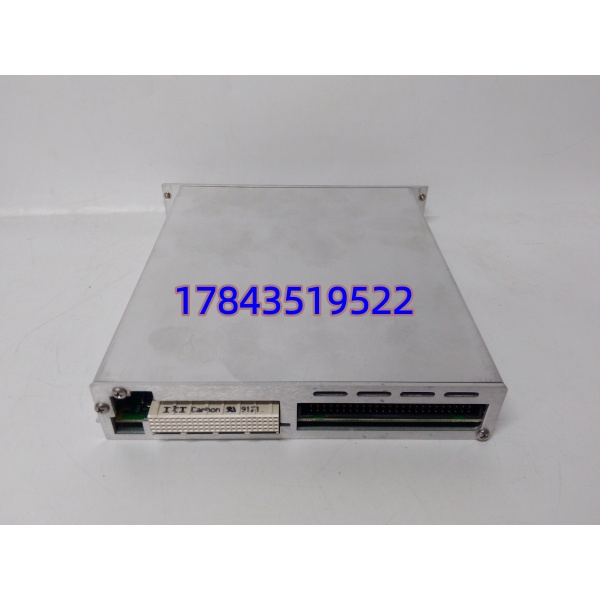

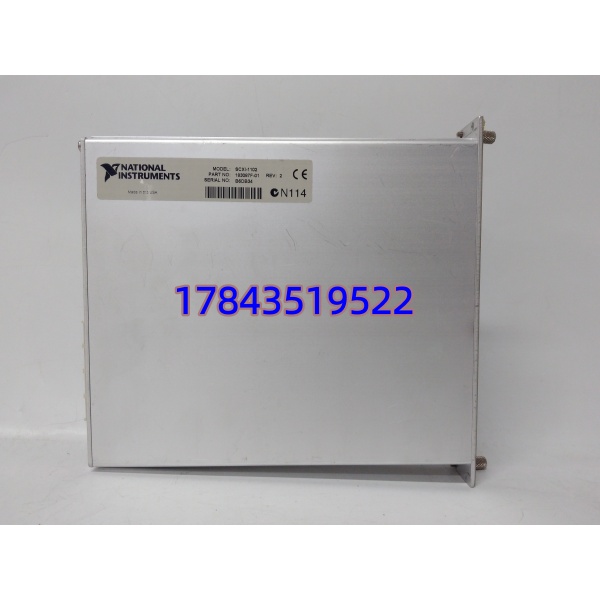

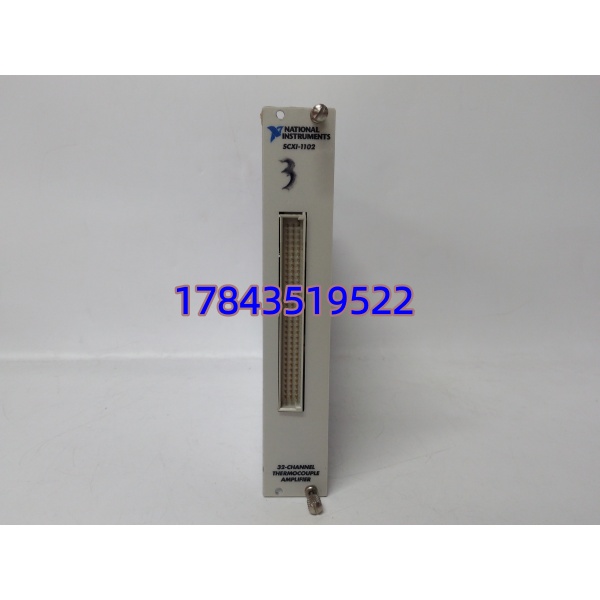

· 型号：SCXI-1102
· 品牌：National Instruments (NI)
· 系列：SCXI — for use with SCXI-1000 / SCXI-1001 chassis + NI M/S/PXI-DAQ 主控卡
技术参数
| 项目 | 规格值 |
|---|---|
| 产品型号 | SCXI-1102 |
| 部件号（常见） | 777229-01 |
| 模块类型 | 32-Channel Analog Input Conditioning & Multiplexer |
| 适用机箱 | NI SCXI-1000（4槽）、SCXI-1001（12槽） |
| 配合主控卡 | NI PCI-MIO-16E-1(6036E)、PCI-622x、PCIe-63xx 系列（via SCXI-1349/1352 线缆）；PXI DAQ+MXI 亦可 |
| 模拟输入通道 | 32 路（可配 16 路差分 / 32 路单端，软件组态） |
| 输入电压范围 | ±10 V max（差分模式），单端 ±5 V 相对 AI GND |
| 可编程增益(PGIA) | ×1、×10、×100、×500（软件可选，由 DAQ 驱动自动设置） |
| 输入阻抗 | >100 MΩ（典型，差分模式） |
| 带宽(-3dB) | 约 4 kHz @ ×1 gain；随增益升高带宽略降 |
| 通道间隔离 | 通道间不隔离，通道–机箱地隔离 250 Vrms CAT I |
| 端子块兼容 | SCXI-1303（热电偶）、SCXI-1313（电压）、SCXI-132x（电流 shunt）等 |
| 扫描速率 | 取决于主控 DAQ 卡 A/D 及多路复用开销，典型每通道数 kS/s～数十 kS/s 合计 |
| 校准 | 软件自校准（需主控卡支持）；建议 12 个月周期外校 |
| 工作温度 | 0 ～ +50 ℃（实验室/控制室级） |
| 存储温度 | -40 ～ +70 ℃ |
| 供电 | 由 SCXI 机箱背板 +5V/+12V/-12V 提供（不需外部电源） |
| 认证 | CE、FCC Part 15 Class A、符合 IEC 61010-1 |
| 尺寸 | 1 SCXI 槽宽（约 1.7″ × 13.4″ 插板） |
产品介绍
实验室或试验台把几十路传感器（热电偶、应变片、压力变送器 4–20mA 经 shunt）送进 LabVIEW 时，SCXI-1102 是最经典的”前置放大+MUX”——PGIA 把 mV 级信号放大后再进 DAQ 卡 A/D，有效压低量化噪声，比直接把小信号灌 PCI-6221 精度好不少。现场实测发现配 SCXI-1303 端子块做 K 型热电偶测温，冷端补偿由模块硬件完成，LabVIEW DAQmx 直接读出 ℃ 不用自己写转换——这点比凑合着用便宜 USB-600x 省很多开发时间。
严格来说它不是独立采集卡，必须插 SCXI 机箱并由一张 NI DAQ 卡（PCI/PXI/PCIe-63xx、M 系列 60xxE 等）通过 SCXI 控制电缆（如 R6825H 1349 排线）做主控，否则就是块无源背板——采购最容易漏配的是 SCXI 机箱电源 + 主控 DAQ 卡 + 控制线缆 + 端子块，这四样缺一不可。NI 已将 SCXI 平台划入 Legacy/Mature 产品线，全新件交期不定（8–20 周），国内渠道常有美产测试良品（3–7 工作日）。不支持 standalone 运行，无以太网口直出，这是硬边界。
替换与升级建议
✅ 直接替换
- SCXI-1102 同 Part No. 777229-01 不同批次——物理 pin-to-pin 兼容同 SCXI 槽位，NI-DAQmx 自动识别，原有 LabVIEW 程序/通道配置不变。建议记录原增益设置及所用端子块型号（1303/1313 等）。
⚠️ 功能近似替代（需重组态/可能换端子块）
- SCXI-1100（无 PGIA，固定增益）× 需确认精度够否——插槽兼容但无可编程增益，小信号测量动态范围缩水，仅适合 ±10V 大信号应用，替换前确认你应用不依赖 ×100/×500 增益。
- SCXI-1600（DMM 类前端）+ cDAQ-9172 + NI-9215 等 CompactDAQ 方案——属平台迁移，需重配任务、换机箱及模块，适合新搭建系统；老 SCXI 机架保留则不建议混用。
❌ 硬件不兼容
- NI USB-600x / PCIe-63xx 直接插（无 SCXI 机箱）——SCXI-1102 不能脱离机箱独立工作。
- 任何非 NI-SCXI 系列模拟量卡（西门子 AI、Advantech PCI-1716 等）——背板总线、端子块、驱动均不通。
若无 库存且机箱有其他槽位空余可用同型号补入；整柜改造建议评估 cDAQ + 模拟量输入模块方案。采购前确认你已有 SCXI-1000/1001 机箱 + 兼容主控 DAQ 卡 + 控制线缆 + 端子块型号。
