描述
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | SCXI-1302（National Instruments Part No. 777572-02 常见） |
| 产品类型 | SCXI 前端螺丝端子适配块（Terminal Block for SCXI Amplifier/Multiplexer Modules） |
| 适用主机模块 | SCXI-1102（热电偶/电压放大器）、SCXI-1125（高电压输入）、SCXI-1100 等多通道模块（以原厂兼容表为准） |
| 接线容量 | 32 路差分输入（16 对）或 64 路单端输入，配公共参考端 |
| 端子规格 | 标准螺丝端子，适配 AWG 22–30 导线（典型推荐 AWG 24 屏蔽双绞线） |
| 接口形式 | 与 SCXI 模块前端 50-pin IDC 插头对接（模块侧自带定位销） |
| 冷端补偿 | 支持（当配 SCXI-1102 + 热电偶时需按手册接 CJC 传感器或选 SCXI-1303 带 CJC 版，1302 本身无板载 CJC） |
| 安装方式 | 直接旋入/扣入 SCXI 调理模块前端（模块须先固定在 SCXI 机箱底板） |
| 尺寸（含模块） | 随所配 SCXI 模块高度，约 1 槽宽（SCXI 单槽标准） |
| 工作环境 | 0 ~ +70℃（运行），5%~95% RH 无凝露 |
| 配套建议 | 通常需配合 SCXI-1000/1001/1100 机箱 + DAQ 卡（PCI-6071E / PXI-628x via SCXI-1349 等） |
| 备注 | 严格来说 1302 无板上冷端补偿传感器；热电偶应用推荐 SCXI-1303（带 CJC）或确认主机模块自带 CJC |

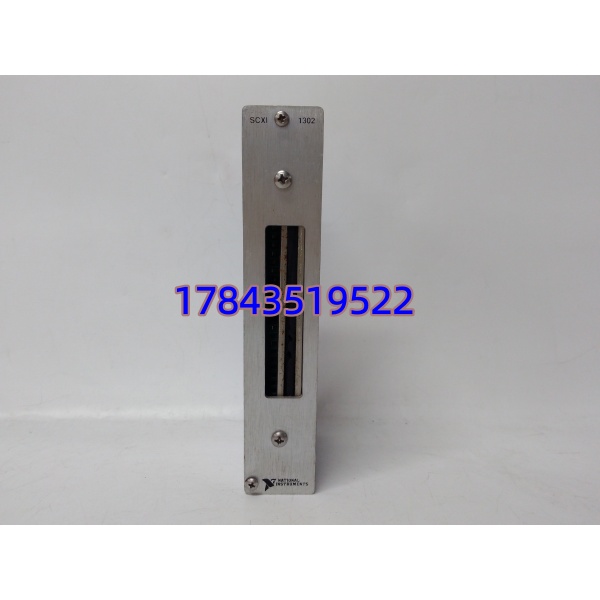

产品介绍

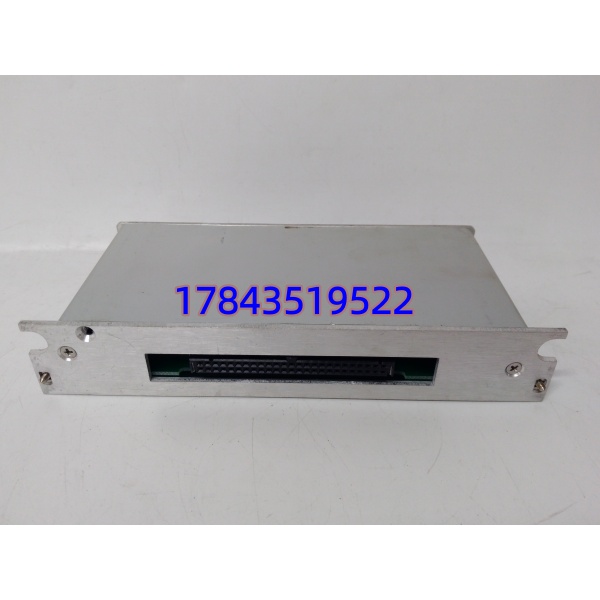

实验室高温炉改造项目里碰到过——买了 SCXI-1102 调理模块却漏订端子块，到货发现根本没法接线。SCXI-1302 解决的就是这件事：拧在 SCXI 模块前面，把 50pin IDC 内部信号引到 32 对螺丝端子上，现场用屏蔽双绞线锁进去就好，不用做 IDC 插头。
采购端要认两件事：第一，它必须配合具体 SCXI 调理模块使用，自身不采集不放大，单独买没有任何测量功能；第二，做热电偶采集时注意——1302 不带板载冷端补偿(CJC)传感器，若你的 SCXI-1102 模块自身也没 CJC 选项则需改用 SCXI-1303（带 CJC），或确认软件做手动冷端修正，这点老项目最容易配错。NI 该 SCXI 老系列趋近 EOL，全新原厂基本无货，渠道多为经测良品，要求序列号标签及安装匹配照片比较稳。
替换与升级建议
- ✅ 直接替换：SCXI-1302 同型号不同批次 → 旋下旧块换新块重接线即可（端子定义完全一致，最省事）
- ⚠️ 软件兼容（需评估测温方式）：SCXI-1303（带板载 CJC 冷端补偿的端子块）→ 物理兼容同批 SCXI-1102 模块，若你用热电偶且希望自动 CJC 推荐换 1303；1302 可用于热电偶但需模块自带 CJC 或软件补偿，不能反向说 1302 比 1303″更好”，只是无 CJC 而已
- ❌ 硬件不兼容：SCC 系列端子块（SCC-CABLE / SCC-TC02 等，属 USB/SCC 体系不兼容 SCXI 机架）、PXI 模拟输入接线盒（物理接口完全不同）
SCXI-1300/1301 为 ribbon cable 引出型或不同通道数的老变体，已少见；新系统建议评估 cDAQ + SCC 或 PXIe 直接采集方案，SCXI 仅作旧机备件维持。
常见问题解答 (FAQ)
- SCXI-1302 本身是采集卡吗？能单独测电压吗？
不能。它是端子适配块，须先装在 SCXI-1102/1125 等调理模块前端，由该模块和后端 DAQ 卡完成信号调理与 A/D 转换。
- 测 K 型热电偶能用这个端子块吗？
能用但 SCXI-1302 无板载冷端补偿(CJC)。若配的 模块选了带 CJC 版本可正常测；若模块也无 CJC 需手动冷端修正或改买 SCXI-1303（带 CJC）。不确定先问仪控工程师确认模块后缀。
- 现在还能买到新的吗？带原厂证书吗？
NI 已将老 SCXI 系列列入 EOL 计划，原厂全新基本无货；国内多为全新盈余或经测良品，通常 1–3 工作日发出。全新原厂 COC 少见，要求提供 SN 标签照片及与 SCXI 模块匹配安装图/测试说明。
- 坏了保多久？能在线热插拔换吗？
渠道通常提供 6–12 个月店保（非 NI 原厂保）。SCXI 端子块建议断电后旋下/旋上重接线，热插拔可能导致信号瞬断或静电损伤——按 NI 推荐 SOP 操作。
- 能和 PCI-6221 / PXI-6259 连用吗？
可以，通过 SCXI 机箱（SCXI-1000/1001）+ SCXI-1349 接口模块或 DAQ 卡的 SCXI 控制电缆连接，在 NI-DAQmx 里配置为 SCXI 前端扩展采集。
- 跟 SCXI-1303 怎么选？
简单说：热电偶且希望自动冷端补偿 → ；电压/电流/电阻测温或模块自带 CJC → SCXI-1302 够用且成本低。两者物理兼容同批 。
- 怎么辨别是原装不是拼装件？

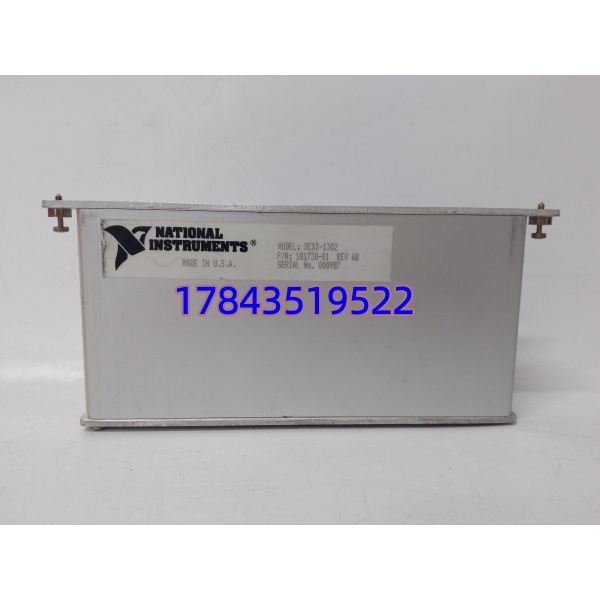

要求：①NI 激光印字清晰无打磨 ②序列号标签完好 ③塑料本体无明显老化裂纹 ④能与 模块严丝合缝卡入（仿品常定位销尺寸偏差）。有疑虑让卖家提供装机匹配照片。
