描述
产品详情

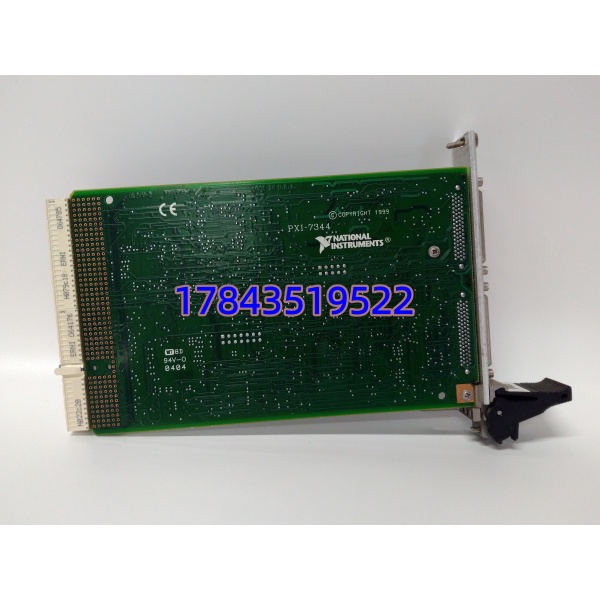

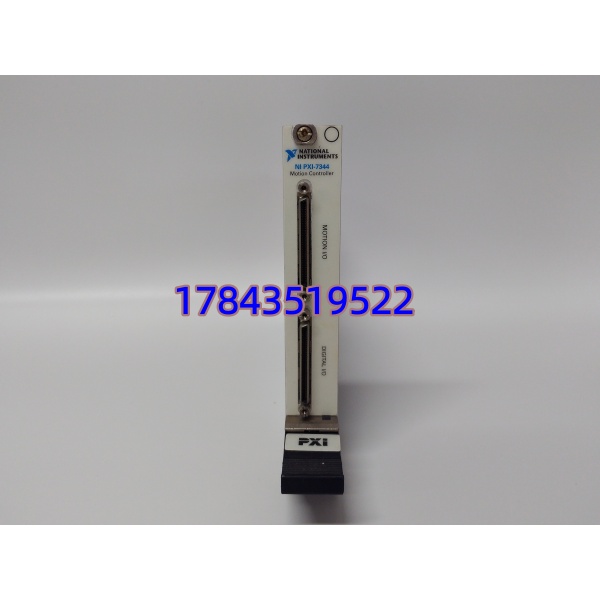

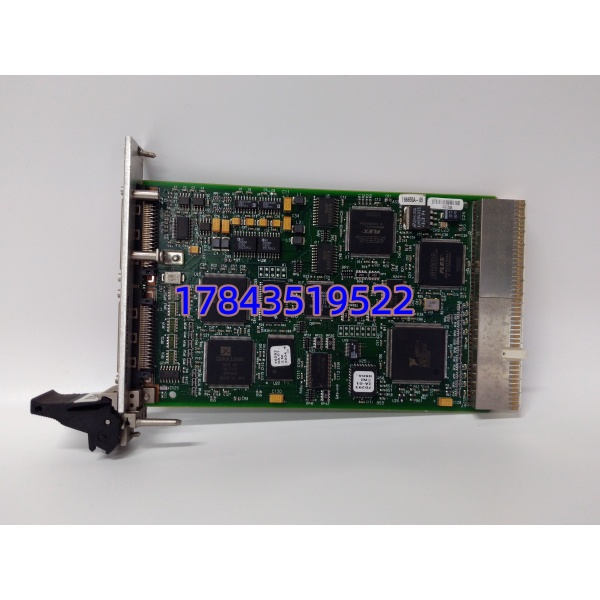

· 型号：PXI-7344（777935-01）
· 品牌：National Instruments（NI）
· 系列：NI 73xx FlexMotion — PXI 3U 运动控制系列
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | PXI-7344，部件号 777935-01 |
| 控制轴数 | 4 轴独立或协调运动（直线/圆弧/轮廓/电子齿轮） |
| 支持电机 | 步进（PUL/DIR）、有刷伺服（±10V 模拟指令）、无刷伺服（由驱动器换向） |
| 伺服更新率 | 62.5 μs / 轴（板载 PID / PIVff 算法） |
| 编码器输入 | 每轴 A/B/Z（差分配分 X1/X2/X4），最高 20 MHz 正交计数 |
| 步进脉冲输出 | 最高 4 MHz（Step/Dir 或 CW/CCW） |
| 模拟量输出 | 4 通道，16-bit DAC，±10 V（伺服指令电压） |
| 模拟量输入 | 8 通道多路复用，12-bit，±10V/±5V/0–10V/0–5V |
| 数字 I/O | 32 位（4×8bit 端口），TTL 电平，光耦隔离（部分端口） |
| 通信接口 | PXI 总线（与 RTSI 总线同步 DAQ/IMAQ），2×68-pin VHDCI 连接器（运动 I/O + DIO） |
| 板载程序 | 最多 10 个并发嵌入式运动程序，事件驱动多任务 |
| 配套附件 | 通常配 UMI-7764 或 ACC-7344 接线端子盒（需另购） |
| 供电 | PXI 背板 +5V@≈1A、+12V/-12V@≈30mA，功耗 ≤5.7W |
| 工作环境 | 0～+55℃，5%～95% RH 无凝露，3U PXI 模块尺寸 |
| 驱动软件 | NI-Motion（FlexMotion API），支持 LabVIEW/LabWindows CVI/C#/.NET，要求 NI-Motion 7.x+ |
产品介绍
半导体探针台或精密 CMM 最烦 Windows 主机偶发卡顿导致轨迹抖动——PXI-7344 的双 DSP + 嵌入式 RTOS 架构把伺服环和轨迹规划完全搬到了板卡上，实测在主机跑其他采集任务时四轴插补依然稳在 62.5μs 周期，现场基本感觉不到 PC 负载波动带来的影响。
从商务角度看它已 EOL（据 NI 官方公告 73xx PXI 系列逐步停产），原厂全新不可订，目前主要靠渠道盈余或经测良品维持备件。严格来说它只插标准 PXI（兼容 PXIe 混合槽但非原生 PXIe 带宽），配线必须搭 UMI-7764 或 ACC-7344 端子盒——很多询价漏买接线盒导致到货接不了线。NI-Motion 驱动对 Win10/Win7 仍有支持，但 Win11 兼容性建议先让开发确认。若你做新系统设计而非旧机备件，建议评估 PXIe-734x/PXIe-735x 或直接转向 SoftMotion + C Series 方案。
替换与升级建议
- ✅ 直接替换：PXI-7344 同型号（777935-01）不同批次 → 断电更换、重装 NI-Motion 驱动识别后原 LabVIEW 工程无需改代码即可运行（最推荐备件方案）
- ⚠️ 软件兼容（需改配置/硬件配套）：PXI-7354（735x 系列升级版，轴数相同功能更强）→ 引脚定义兼容 UMI-7764 但 FlexMotion 函数调用需 NI-Motion 新版，工程中轴对象属性需核对，属向上兼容需重编译；PCI-7344 → 功能同但总线不同（PCI 台式机用），不能插 PXI 机箱，若你实际想把 PXI 系统改台式工控机则可考虑
- ❌ 硬件不兼容：PXIe-735x 原生 PXI Express 模块（物理可插 PXIe 混合槽但与 7344 固件库不完全互通，旧工程需迁移）、研华 PCI-124x / Galil DMC 系列（背板/驱动/接线完全不同）
旧系统 2 轴需求可用 PXI-7334 降本替代（需减轴重分配）；若需无刷电机板载换相选 735x 系列。无直接新品可订时，盈余库存是唯一可行来源，务必索要通电测试报告。
