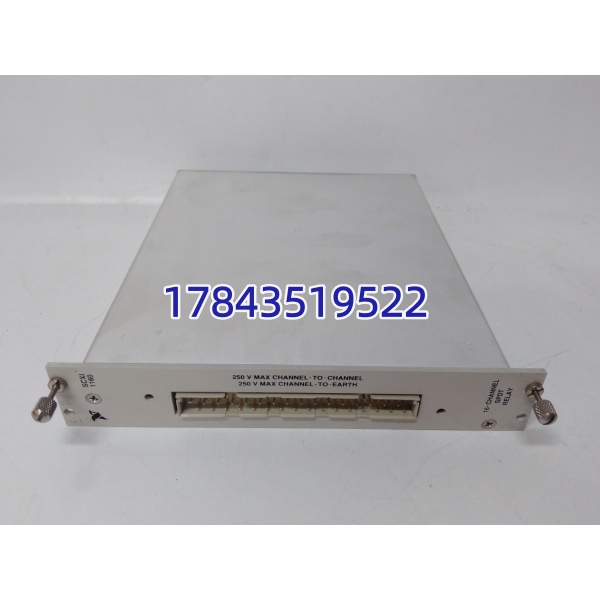

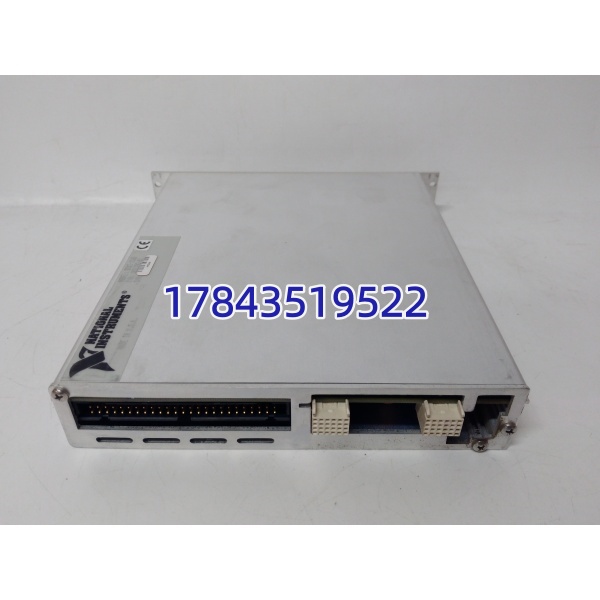

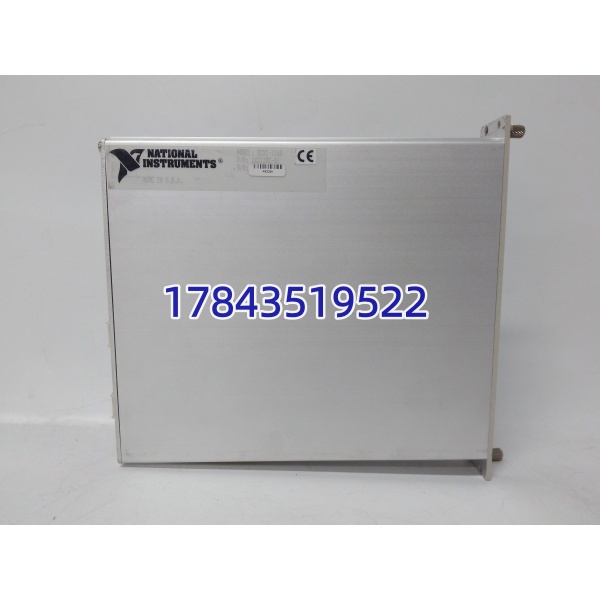

NI SCXI-1160 | 16通道单刀单掷继电器输出模块(Form A)

描述

产品详情

· 型号：SCXI-1160

· 品牌：National Instruments（NI，现属 Emerson Test & Measurement）

· 系列：NI SCXI Switch Series — General Purpose Electromechanical Relay Module

规格参数

• 产品名称：SCXI-1160 16-Channel Single-Pole Single-Throw (SPST) Normally Open Relay Module
• 所属系统：NI SCXI 机箱（SCXI-1000 / SCXI-1001 / SCXI-1000DC 等），受控于 PCI/PXI/USB DAQ 卡（如 PCI-6533、USB-625x + NI-DAQmx，通过 SCXI 控制电缆如 SCXI-1349）
• 开关拓扑：16 路独立 SPST Form A（Normally Open, NO），每路 1 常开触点
• 触点额定：最大 2 A @ 250 V AC 阻性负载 / 2 A @ 30 V DC 阻性；最小负载 1 mA @ 100 mV（依继电型号）
• 触点类型：机电继电器（EMR，Omron G6 或同等 AgCdO 合金触点）
• 隔离（通道-通道 / 通道-地）：1500 Vrms（1 min），2500 V 脉冲
• 闭合时间（Operate）：典型 7 ms（最大 15 ms @ 额定电压）
• 释放时间（Release）：典型 3 ms（最大 5 ms）
• 线圈驱动：由 SCXI 背板 5V 供给，软件通过 DAQmx Switch 或 Traditional NI-DAQ 写端口位控制
• 状态指示：每通道 1× LED（橙/绿），闭合时亮
• 预期寿命：> 10⁵ 次动作（额定负载），> 10⁷ 次（信号级负载）
• 接线：通过前端 50-pin SCSI 或配 VMIACC-1160 端子板（68-pin 或 screw terminal 版），依现场接线方式
• 触发：支持 SCXI 背板触发及软件定时切换
• 供电：SCXI 背板 +5V（线圈）及辅助电源（部分版本需 +24V 供继电器驱动缓冲，通常背板自给）
• 工作温度：0℃ ～ +50℃（实验室/ATE 级，非重工业现场；存储 -20～+70℃）
• 尺寸：标准 SCXI 单槽，约 335 × 213 mm（W×D 含面板）
• 认证：CE、FCC Class A
• 状态：EOL/RPP（Limited Availability），主流靠 NOS 或测试二手

产品介绍

SCXI-1160 是 NI SCXI 家族最基础的”大电流”开关卡——16 路独立 NO 继电器，软件控制闭合/断开。跟 SCXI-1193（RF MUX）不同，这卡触点能扛 2A，适合切电磁阀线圈、报警蜂鸣器、灯负载或把低电平信号（热电偶/电压）路由进 DAQ 卡做分时采集（扫描开关模式）。板载继电器寿命在额定负载下约 10 万次，信号级轻载可达百万次。

有一点必须说：它只能做 NO（常开），不能做 NC 或 Changeover（SPDT）——如果需要常闭或转换触点得看 SCXI-1161/1162（SPDT 版）。另外继电器动作毫秒级，不适合做 PWM 或高频斩波（>10Hz 频繁切换加速触点磨损）。采购确认你们有机箱+DAQ控制卡，且端子接线方式匹配（直接用 VMIACC-1160 端子板或自制 SCSI-50 线缆）。

应用场景与行业案例

ATE 系统最常用它做”扫描开关”——多路热电偶先经 SCXI-1160 轮流接入一块高精度 AI 卡，省 AI 通道钱且保证同一基准。或者产线测试中替人工扳开关接通电磁阀/指示灯。

• 自动测试(ATE)：多通道低电平信号（温度/压力传感器）轮询切入单块高精度 DAQ 卡；或控制 UUT 电源/报警负载通断。
• 实验室数据采集：应变片/热偶多测点分时采集，配合 LabVIEW写 niSwitch Connect/Disconnect。
• 产线功能测试：小功率负载（≤2A）如指示灯、蜂鸣器、小 solenoid 线圈上电验证。
• 研发验证：临时搭建多路信号路由，替代手动 BNC 开关箱。

真实案例：某汽车零部件厂 EGR 阀耐久测试台原每工位独占一块 32ch AI 卡采 8 只热电偶，成本高压不住。翻备件找到 SCXI-1001 机箱 + SCXI-1160，改写 LabVIEW 程序让 8 路 K 型 TC 通过 SCXI-1160 轮询（每通道开 200ms）切入同一块 SCXI-1102 热电偶 AI 卡——硬件成本砍掉 70%，温度读数重复性无差异（继电器接触电阻 <50mΩ 且稳定）。老师说：”老 SCXI 继电器卡别小看，扫描开关用法省下的模块钱够买两台二手机箱。”
