描述
产品详情

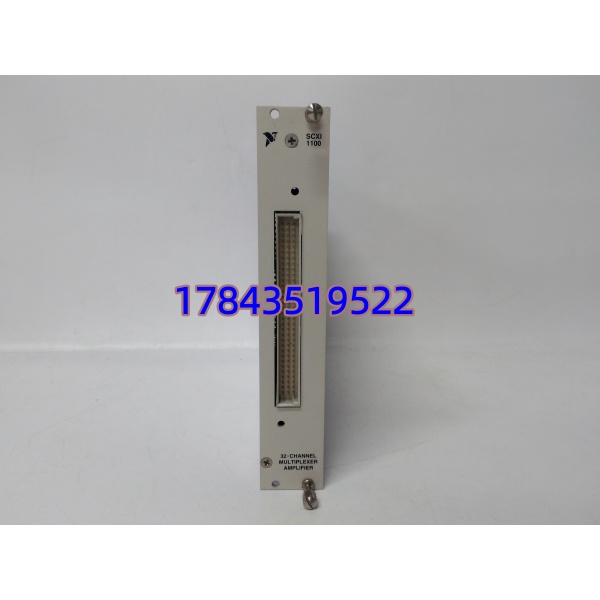

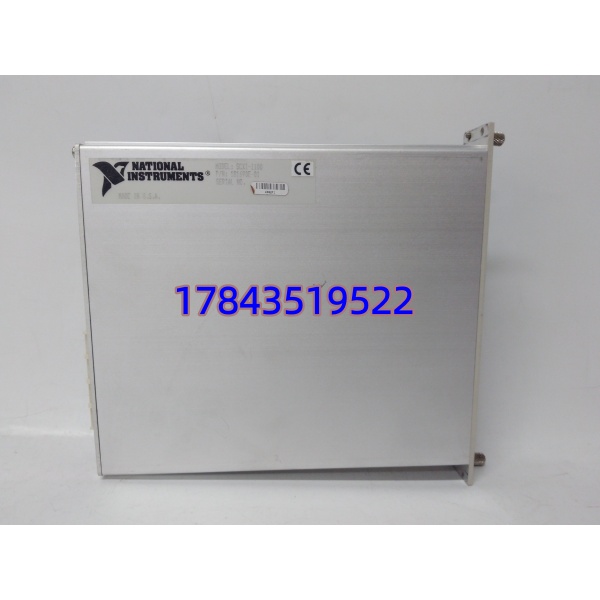

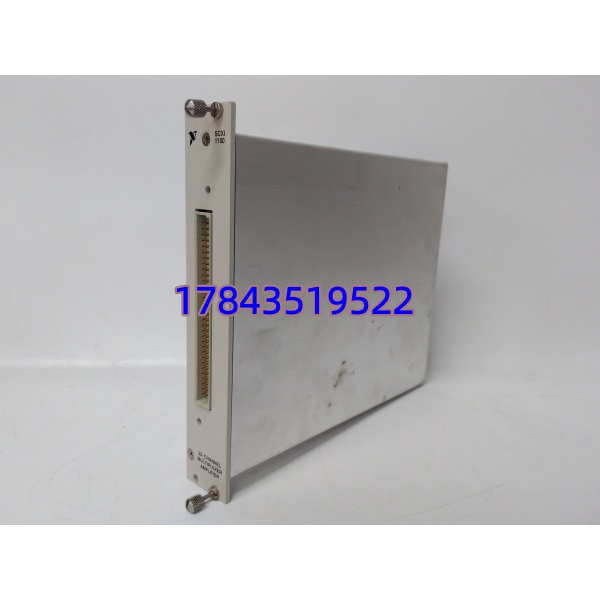

· 型号：SCXI-1100
· 品牌：National Instruments（NI）
· 系列：SCXI — 兼容 SCXI-1000（4槽）/ SCXI-1001（12槽）/ SCXI-1002（8槽）机箱
技术参数
- 产品型号：SCXI-1100
- 制造商：National Instruments Corp.（现 NI by Emerson）
- 模块类别：SCXI 通用模拟输入信号调理模块（32-Channel Differential Analog Input Multiplexer with PGIA）
- 适用机箱：SCXI-1000 / SCXI-1001 / SCXI-1002（带SCXIbus背板），需配合NI MIO/E-Series/M-Series DAQ卡或USB-1200系列控制
- 输入通道：32路差分（Differential）或 64路单端（Single-Ended，内部继电器矩阵切换）
- 输入电压范围：±10V、±1V、±100mV、±10mV（软件/增益档选择，满量程对应PGIA设置）
- 可编程增益（PGIA）：×1、×10、×100、×1000（典型），输入噪声 <10µVrms（增益=1000时）
- 输入阻抗：100MΩ（典型，DC耦合）
- A/D关联：内置32:1模拟多路复用器，输出至单路DAQ卡AI通道；最终分辨率取决于后端DAQ设备（配合16-bit MIO卡典型ENOB≈14~15bit）
- 低通滤波：二阶Butterworth，跳线可选4Hz（默认）或禁用；部分Rev支持150Hz/1.5kHz/15kHz（依模块版本）
- 过压保护：±40V（通道对背板/地），通道-背板隔离250Vrms工作电压（IEC 61010-1）
- 冷端补偿：板载温度传感器，配合SCXI-1303等端子块可实现T/C冷端补偿（±0.5℃典型）
- 连接器：前面板 96-pin DIN 41612 Type C（接端子块如SCXI-1300/1303/1310/BNC-2095），后板 50-pin IDC 至机箱背板SCXIbus
- 背板供电：由SCXI机箱背板提供 ±15VDC +5VDC，典型功耗≈2.5W
- 前面板指示：Power LED + Module Status（部分Rev）
- 工作温度：0℃ ~ +55℃（储存 -40℃ ~ +85℃）
- 湿度：10%~90% RH（无凝露）
- 软件支持：NI-DAQmx、Legacy NI-DAQ；兼容 LabVIEW/LabWindows™/CVI/MATLAB/Python（via NI-DAQmx）
- 停产状态：原厂已EOL（End of Life），市场以NOS全新库存或功能测试翻新板流通
产品介绍
科研院所或老产线测试台最常遇到的 SCXI 故障就是调理模块老化导致某几路通道漂移或完全无返回——换 SCXI-1100 通常能解决，不必动机箱和 DAQ 卡。这块卡是 NI SCXI 平台里保有量最大的通用模拟输入调理：32 路差分信号进来，经可编程仪用放大器（PGIA）按信号幅值选增益（微伏级热电偶可设 ×1000），4Hz 低通滤工频干扰，再经内部 32:1 模拟多路复用到后端 DAQ 卡单通道，大幅节省采集卡插槽。现场实测发现多数用户忽略跳线设置——若测小信号（mV级）但增益跳在 ×1，NI MAX 里读数会漂且噪声大，换卡后务必核对 DIP Switch / 软增益配置与传感器量程匹配。
采购端要盯两点：第一，确认您机柜是 SCXI 机箱（非 cRIO/PXI），且现用 DAQ 控制卡在 NI-DAQmx 支持列表内（老 ISA 卡需 Legacy NI-DAQ 驱动 WinXP/Win7 32bit 环境）；第二，SCXI-1100 需配对应端子块（如 SCXI-1303 螺丝端子、BNC-2095 BNC 接口等），裸模块不自带现场接线点——若您原端子块腐蚀严重建议同步询价。因 EOL 建议有在役 SCXI 系统的单位趁有库存备一片做冷备份。
替换与升级建议
✅ 直接替换
- SCXI-1100 同型号不同 Rev（A/B/C 等）——完全互换，插进 SCXI 机箱背板自动识别，NI MAX 中扫描即出，组态不改，建议跑一次 Self-Cal 再投运。
⚠️ 软件兼容（需改配置/评估）
- SCXI-1102（Isolated 16ch AI 调理）——插槽兼容但通道数/隔离方式不同（1102 每槽 16ch 隔离，1100 是 32ch 非隔离复用），若原工程绑 32DIFF 需改点表重组态并可能增槽位，不属于即插即换。
- SCXI-1125（隔离输入模块）——功能不同（1125 侧重高压/电流隔离测量），不能替 通用低压信号调理用途，仅机械可入同机箱。
❌ 硬件不兼容
- PXI/CompactDAQ 模拟输入模块（如 PXIe-6363、cDAQ-9178+9205）——背板总线完全不同， 只认 SCXIbus，严禁混插。
- SCXI-1000 机箱本身（电源/背板单元）—— 是插进机箱的模块不是机箱，买错无法使用。
若您的控制 DAQ 卡是极早期 AT-MIO-16（ISA 无即插即用支持），新版 NI-DAQmx 可能不识别，需用 Legacy NI-DAQ 7.x 以下版本，请先核对软件环境再下单。
