产品详情

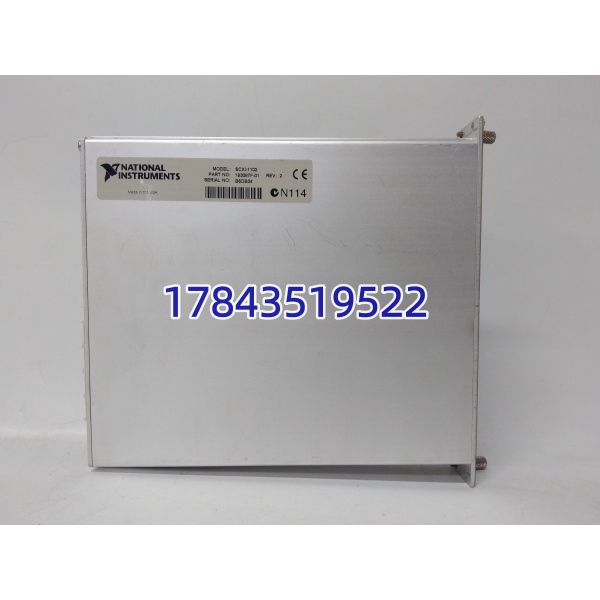

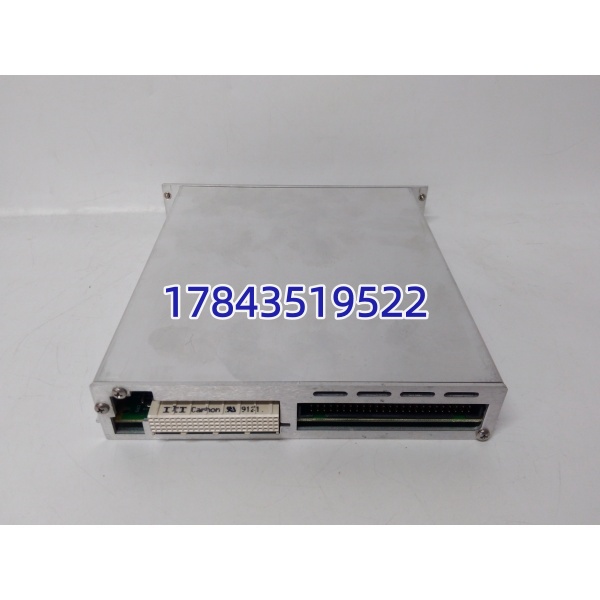

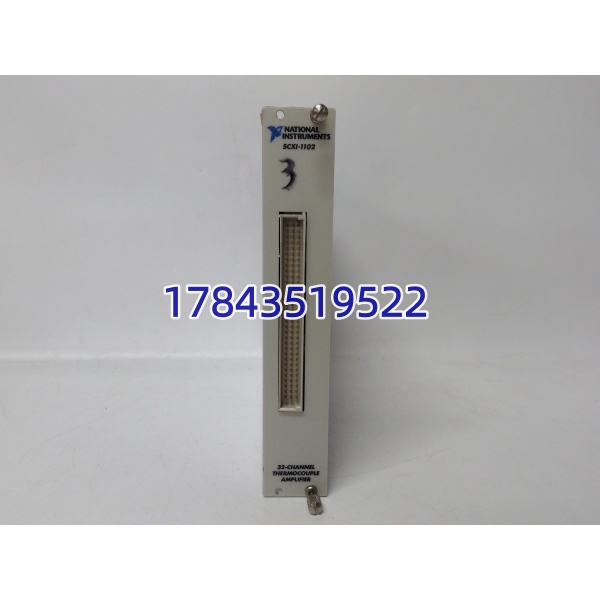

· 型号：SCXI-1102 / SCXI-1102C（32-Channel Isolated Analog Input Module）
· 品牌：National Instruments（NI）
· 系列：NI SCXI Signal Conditioning System
规格参数
- 模块名称：SCXI-1102 32-Channel Isolated Analog Input Multiplexer / Amplifier Module
- NI P/N：常见 SCXI-1102（早期），SCXI-1102C（后期，RoHS，功能兼容），部分带 SCC 变体
- 适用机箱：NI SCXI-1000（4槽）、SCXI-1001（12槽）、SCXI-1100 等，插任意 SCXI 模块槽
- 输入通道：32 路单端(SE) 或 16 路差分(DIFF)，通过接线端子块(SCXI-1303 热电偶 / SCXI-1321 电压等)配置
- 输入范围(经增益)：±10 V、±5 V、±1 V、±0.1 V、±0.01 V（对应 mV 级热电偶放大 x100/x500），软件/硬件选增益
- 输入阻抗：> 10 GΩ（典型，高阻抗仪放）
- 增益误差：典型 ±0.02% 读数（校准后）
- CMRR（共模抑制）：> 90 dB @ 50/60 Hz（带屏蔽双绞线与正确接地）
- 输入隔离：通道组 ↔ 背板 ↔ 机箱大地，典型 1500 Vrms 连续（通道-大地隔离，通道间不隔离——同模块各通道共浮地）
- 冷端补偿(CJC)：板上温度传感器靠近端子块，供 T/C 测量冷端修正（需 SCXI 终端块支持 CJC，如 SCXI-1303）
- 扫描速率：受限于主控 DAQ 卡 A/D 及多路开关建立时间——典型多通道扫描 < 1 kHz 全 32 ch（高速应用建议 SCXI-1520 或直接 PXIe 同步采样）
- 背板接口：SCXI 本地总线 → 连接主控 DAQ 卡（如 PCI-6034+SCXI-1349、PCIe-6353+SCXI-1349、或 USB-628x+SCXI-1349）；或配 SCXI-1600（内插 ADC 模块）做独立 USB-SCXI 系统
- 状态指示：模块前侧 PWR LED（亮=背板供电 OK），无通道 LED
- 热插拔：不支持——SCXI 机箱断电再插拔模块
- 配套端子块：常用 SCXI-1303（Thermocouple + CJC）、SCXI-1321（Voltage / mV）、SCXI-1313（Screw Terminal）、SCXI-1331（BNC）等，须匹配
- 工作环境：0～+50℃（实验室/控制室）｜存储 -20～+70℃｜湿度 5%～90% 非凝露
- 认证：CE、FCC Part 15 Class A、RoHS（SCXI-1102C）
- 组态软件：NI-DAQmx（在 MAX 中配置 SCXI 机箱/模块/通道），LabVIEW / LabWindows CVI / DIAdem 调用
产品介绍
SCXI-1102 是 NI SCXI 家族最经典的多通道 AI 调理模块——32 路高阻抗仪放输入，带 1500Vrms 通道对地隔离和板载冷端补偿，专为热电偶、应变、低电平 mV 信号设计。它自己不带 ADC，信号经放大/多路复接后通过 SCXI 背板送给主控 DAQ 卡（PCI/PXI/USB 带 SCXI 接口卡）做 A/D 转换，或配 SCXI-1600 内插 ADC 独立用。
和 SCXI-1100（内置 Mux 但无隔离放大）比，1102 优势是高输入阻抗+隔离+可程控增益更适合微小信号（热电偶直接进 x100/x500）。和 SCXI-1520（带 24bit ΔΣ ADC 每槽独立）比，1102 是共享后端 A/D 的多路扫描式，成本更低但非同步采样。坦白说这模块很皮实，真坏通常是端子块 CJC 传感器漂移或背板接触不良，模块本身很少坏。
有一点要注意：SCXI-1102 必须配对应端子块（如 SCXI-1303 做 T/C），买二手时常漏掉——端子块决定了接线方式和是否有 CJC，别只买模块不核对接线块型号。SCXI-1102C 是 1102 的无铅(RoHS)替代，功能引脚兼容可互换。
应用场景与行业案例
我在现场（更多是研发试验台而非流程工厂）见过最典型问题是热电偶测温值飘——查下来是 SCXI-1303 端子块 CJC 传感器老化或屏蔽层两端接地引入工频干扰，不是 1102 模块本身坏。清洁屏蔽接地、重做单端接地后正常。
典型场景：
- 材料/冶金试验台多通道热电偶采集：32 路 K/S 型 T/C 进 SCXI-1303→SCXI-1102→PCIe-6353+SCXI-1349，LabVIEW 做温度场分布监测
- 发动机/风洞测试台 mV 级压力传感器：SCXI-1321 电压端子 + x100 增益，量 0–100 mV 信号
- 高校/研究所物理实验低速高精度多通道 AI：配合 SCXI-1600（USB）做便携数据记录
- 老 NI-DAQ 系统保留 SCXI 机架做 I/O 扩展：配合 PCI-603x 老卡继续服役
真实案例：某汽车研究院发动机测试台 SCXI 机箱报”Open Thermocouple Detect” 多个通道，现场查—— 模块 RUN LED 亮，但 SCXI-1303 端子块 T/C 插座簧片氧化致虚接（非模块坏）。拆下旧端子块清触点或换新 ，重新压 T/C 线，报警消失。后趁停机把同机箱另两块 配套端子块也做了接触检查。工程师感慨——模块十年没坏，坏的全是端子氧化。
