产品详情

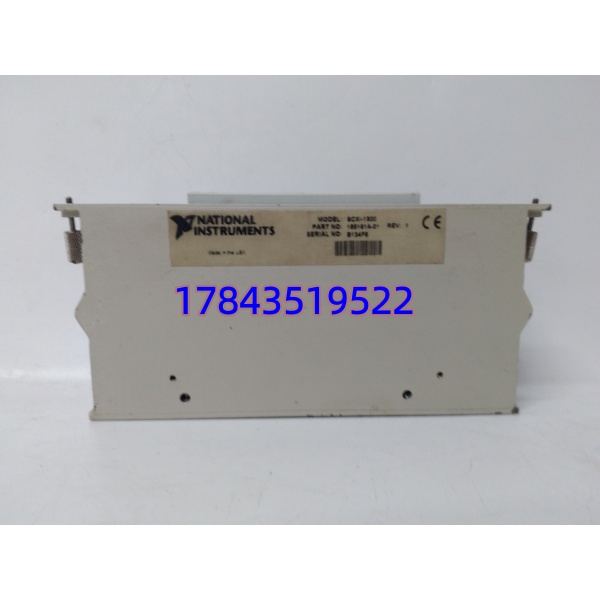

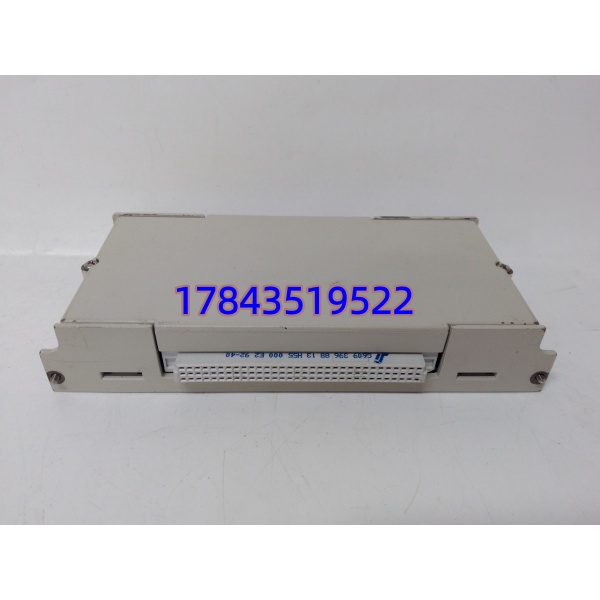

· 型号：SCXI-1300
· 品牌：National Instruments（NI）
· 系列：SCXI — General Purpose Terminal Block
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | NI SCXI-1300（通用接线端子模块，Part No. 777459-01 常见） |
| 适配 SCXI 模块 | SCXI-1100（差分 32 ch AI）、SCXI-1102 / 1102B（32 ch 差分/单端 AI）、SCXI-1125（隔离 AI）等——须查对应模块手册确认”Supported TB”含 1300 |
| 不适配 | SCXI-1500 系列数字 I/O、SCXI-116x 继电器模块（用 SCXI-133x/134x 系列端子块）——物理锁扣不同 |
| 端子数 | 32 路信号端子 + 若干屏蔽/公共端（SCXI-1102 时 CH0+~CH15+、CH0-~CH15- 分别引至螺丝） |
| 端子类型 | 可拔插螺丝端子（Phoenix 兼容，AWG #26–#14 / 0.14–2.5 mm²），建议扭矩 0.5–0.6 N·m |
| RC 滤波 | 板上预留 R/C 焊盘位置（部分批次焊装 10kΩ+0.01µF≈1.6kHz 截止，可依应用改值），默认直通 |
| 冷端补偿（CJC） | 板边有 Thermistor / IC 温度传感器插座（配合 SCXI-1102 做热电偶 CJC），需选用带 CJC 的 SCXI 模块版本才激活 |
| 屏蔽处理 | 独立 SHIELD 端子汇流排接机箱地（建议现场双绞屏蔽线屏蔽层只一端接此排，另一端浮空防地环流） |
| 安装方式 | 扣合于 SCXI 模块正面（模块插 SCXI 机箱槽位后，TB 从前面板用两颗手拧螺钉锁附） |
| 工作环境 | 0～+50℃（随 SCXI 机箱内环境），5%–90% RH 无凝露 |
| 尺寸 / 重量 | 约 171×89×25 mm（与 SCXI 模块前面板同宽）/ ≈150 g |
| 认证 | CE（依批次 NI Declaration of Conformity），符合 IEC 61010-1 |
| 配套文档 | NI SCXI-1300 Terminal Block User Guide（文档号 320518x） |
产品介绍
实验室测过不止一次——SCXI-1102 直接飞线焊背板测没问题，一搬去现场变频干扰大到通道间串扰 5mV 以上，盖上 SCXI-1300 并把屏蔽层汇入 SHIELD 排后噪底立刻降到 µV 级。这块端子块的设计目的很简单：让现场多芯电缆（热偶/应变片/4–20mA 变送器）可靠锁紧在螺丝端子上，通过板上走线低噪声引到 SCXI 模块引脚，同时给你 RC 滤波焊盘和 CJC 传感器座——后者对热电偶测温很关键，没 CJC 或 CJC 未对准温度场会有数度固定偏差。
对采购的价值一句话：它是 SCXI 模拟输入系统的”标准配件”，原厂报价不高但经常因疏忽漏订导致机柜到货后模块裸奔没法接线。买时必须同步确认已订购对应的 SCXI-1102/1100 等模块（1300 不能独立工作），二手市场常有单独卖端子块误导新人。局限也要说：不带增益/隔离（隔离靠 SCXI-1125 本身），不用于 SCXI 数字 I/O 或继电器模块（那些用 133x/134x 系列端子块物理不兼容）。
替换与升级建议
✅ 直接替换
- SCXI-1300 同型号不同批次（A/B 版）——完全互换，螺丝端子排可沿用原线（建议力矩复核）。新端子块插入对应 SCXI 模块前确认模块金手指无氧化，锁附后轻拉每根线验证紧固。
⚠️ 应用层面可替代（依信号类型）
- SCXI-1320（带可编程增益/隔离接线块）、SCXI-1314（高压/隔离 TB 适配 SCXI-1125）、SCXI-1349（螺接 TB 适配 SCXI-116x 继电器）——这些是针对特定 SCXI 模块的专用端子块，不可跨型号混用。1300 只适配模拟输入模块（1100/1102/1125 等），想换其他 TB 必须先核对 SCXI 模块手册 Supported Terminal Blocks 列表。
- SCXI-1102 + SCXI-1300 整体 → 换用 PXIe/USB DAQ（如 NI USB-6353 + SCC 端子块）——属系统级升级，不再用 SCXI 架构，适合新项目；老系统改造坚持 SCXI 架构原地补 1300 最经济。
❌ 硬件不兼容
- NI cDAQ / C 系列模块接线盖（如 NI 9944/9945）——尺寸与电气定义完全不同，不可替 SCXI 端子块。
- 第三方 DAQ 端子板（Advantech、Keithley 等）——SCXI 模块与 TB 间有专用针脚定义及机械锁扣，严禁混用。
