描述
产品详情

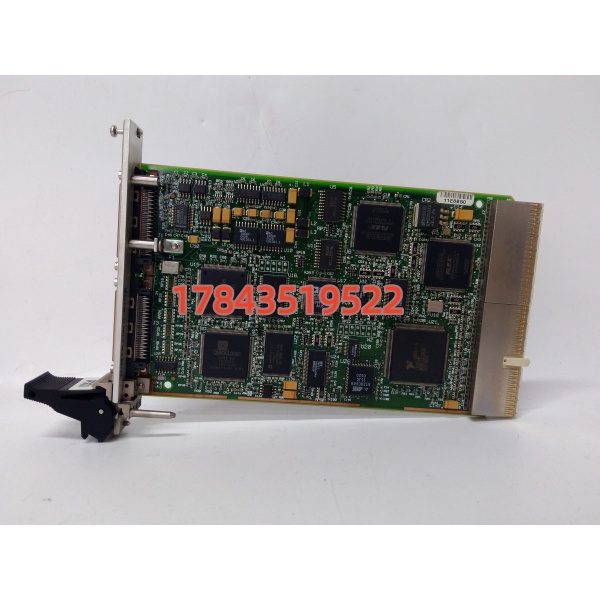

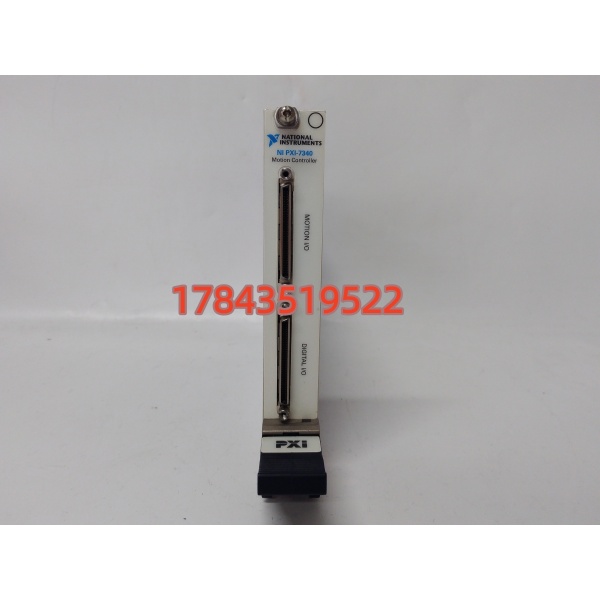

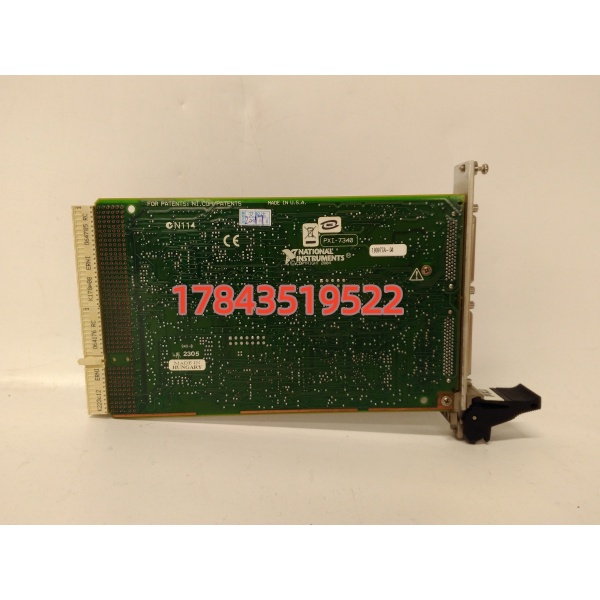

· 型号：PXI-7344（777935-01）
· 品牌：National Instruments（NI）
· 系列：NI-Motion 734x Series / PXI 平台
规格参数
- 产品类型：PXI 3U 智能多轴运动控制器模块
- 部件号：777935-01
- 控制轴数：4 轴独立，每轴可配置为步进或伺服模式
- 电机支持：步进电机（脉冲/方向/CW-CCW）、有刷/无刷伺服（±10V 模拟指令 + 编码器反馈）
- 步进脉冲输出：最高 4 MHz，支持微步细分设置
- 编码器输入：每轴 A/B/Z（差分 RS-422），最高计数频率 4 MHz，x1/x2/x4 倍频
- 伺服更新率：62 μs（PID 闭环周期），支持 PI/Vff 前馈补偿
- 模拟输出（伺服指令）：4 路 ±10V DC，16-bit 分辨率
- 通用数字 I/O：32 路 TTL（通常 16 入 + 16 出，可组态），通过 UMI-7764 接线盒引出
- 模拟输入：8 路 12-bit multiplexed（用于限位/Home 信号诊断，非过程采集）
- 运动功能：点位(PTP)、速度、S 曲线/梯形加减速、2D 直线/圆弧插补、电子齿轮、电子凸轮、位置比较触发、触发锁存
- 主机接口：PXI 背板（兼容 PCI 机制），支持 RTSI 总线与其它 NI 模块同步触发
- I/O 连接器：1×68-pin female VHDCI（配 UMI-7764 或 CA-1000 线缆/接线盒）
- 供电：PXI 背板 +5V（典型约 1.5–2.0A），+3.3V 逻辑
- 工作温度：0～+55℃（机箱内），存储 -40～+85℃
- 软件：NI-Motion 驱动（FlexMotion）、LabVIEW、LabWindows/CVI、C/C++、.NET；需 NI-Motion 14.x 或更早版本（新版 DAQmx 不含 Motion）
- 配套附件（常用）：UMI-7764（接线盒）、CB-68LP（接线板）、SH68-C68-S 线缆
产品介绍
PXI-7344 是把轨迹规划、PID 运算、脉冲生成和编码器闭环全做在板载 DSP 上的独立运动控制器，不占主机 CPU。与单纯脉冲卡不同，它能跑多轴协调插补（直线/圆弧）、电子齿轮跟随主轴、S 曲线平滑启停减机械冲击，还带触发锁存——适合半导体探针台、激光划片、光学对准台等要求微秒级确定性的场合。上位机通过 NI-Motion API 下发命令，板卡自行完成实时闭环，哪怕主机短暂忙也不丢步。
相比 PCI-7344（同功能桌面版），它走 PXI 背板可用 RTSI 与 DAQ 或视觉模块严格同步触发，这是 PXI 架构的核心优势。NI 无直接替代 PXIe 版同功能卡——想升级需改 CompactRIO + SoftMotion 或第三方，涉及 LabVIEW 代码重写，老测试台一般只囤备件延寿。
应用场景与行业案例
痛点切入
我在半导体老化测试台遇过 PXI-7344 板载 DSP 跑飞——Z 轴闭环突然报”Following Error”但伺服正常，断电重插暂时好，几天后复现。拆下看背板 +5V 供电针氧化导致瞬间压降复位 DSP。清洁背板换块测好备件后稳定运行。这类老卡故障多是金手指氧化或 UMI-7764 继电器老化，真正芯片坏反倒少见。
典型场景
- 半导体/泛半导体——晶圆探针台 X-Y-Z 精密定位，PXI-7344 与 DAQ 同步触发采数据，非它不可因原 LabVIEW 代码绑 FlexMotion API
- 激光加工/划片——工作台 XY 插补 + 振镜 Z 跟随，S 曲线减振防片裂
- 光学检测——自动对焦平台闭环控制，编码器反馈保证重复定位精度 ±1μm 级
- 科研院所定制测试台——多轴协调运动 + RTSI 同步触发，沿用 NI PXI 机箱不做大改
真实案例
南方某 LED 分光测试线，PXI 机箱内 PXI-7344 控制 XYθ 平台取放样品，某天上电自检 FAIL——UMI-7764 接线盒内急停回路干簧管触点氧化开路。库房有块测过 备件（顺手也换了 UMI 盒内急停微动），插回原槽、连原 VHDCI 线缆，上电 FlexMotion 识别正常，Load 原 Calibration 文件 5 分钟恢复生产。设备主管说：”早该把 UMI 盒里那几个微动列入年度更换清单。”
