产品详情

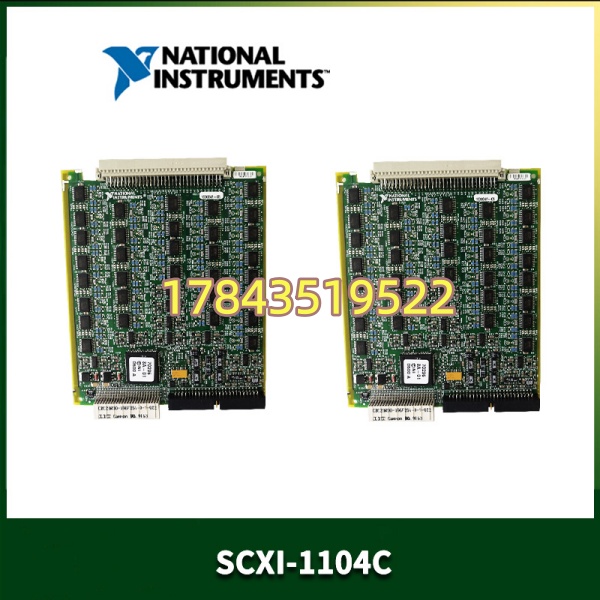

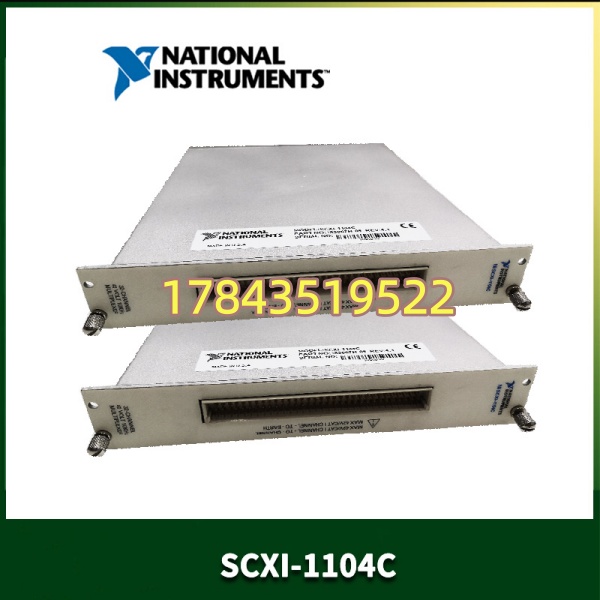

· 型号：SCXI-1104C（市场俗称”松下-SCXI-1104C”实为 NI 原厂模块）
· 品牌：National Instruments（NI / Emerson）
· 系列：SCXI 信号调理平台 — 模拟电压输入模块
规格参数
- 产品全称：NI SCXI-1104C 32-Channel Analog Input Module
- 制造商：National Instruments（NI），现 Emerson Test & Measurement
- 模块类型：SCXI 模拟电压输入信号调理 / 多路复用输出模块
- 输入通道：32 路差分（Differential）或 64 路单端（Single-Ended）
- 输入电压范围：±60 VDC 或 ±42 VACpeak（30 VACrms）max per channel to CGND
- 内置衰减：1/10 分压级（实际 DAQ 侧看到 ±10V 满量程对应输入 ±100V，模块出厂标称安全工作 ±60VDC）
- 低通滤波：3 阶 Butterworth 低通，截止频率 -3dB @ 10 kHz per ch.
- 输入阻抗：1 MΩ（上电态），偏置电流 ±0.5 nA
- CMRR：≥70 dB @ 50/60 Hz
- 多路复用输出：单路 ±10V 输出驱动 DAQ 卡 AI 通道，需配合 SCXI 控制/DAQ 模块（如 PCI-6052、PCI-6229+MUX 线缆或 SCXI-1600 USB）

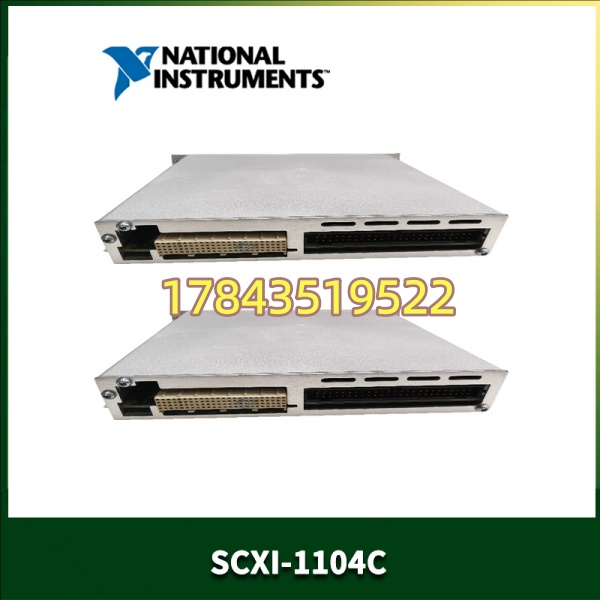

- 连接器：前板 96-pin DIN 41612 Type C 公头（接 SCXI 终端块如 SCXI-1345）；后板 50-pin ribbon 至 DAQ 卡
- 供电需求：由 SCXI 机箱供给 +5V（typ. ≤15mA）、±15V（typ. ≤150mA）
- 工作温度：0～50℃（存贮 -55～+150℃），5～90% RH 无凝露
- 兼容机箱：SCXI-1000、SCXI-1001、SCXI-1000DC 等 NI SCXI 主架
- 校准周期：建议年度校准，预热 20 min 达指标
- 生命周期状态：EOL — NI 官方 2018 年宣布停产，无原厂新造，无官方维修，市场仅 NOS/拆机翻新
产品介绍
在一个汽车零部件疲劳试验台上碰过这事：SCXI-1104C 通道 7～15 莫名漂移，查下来是前板 DIN 连接器针脚氧化引起接触电阻变大——整个 32 通道调理模块一拔一插，系统恢复但让你后背发凉，因为原厂已 EOL 订不到新机。这块板子干的事很单纯：把现场传感器过来的 ±60V 模拟量先 1/10 分压、滤掉 >10kHz 噪声再交给 DAQ 卡数字化，靠多路复用让你一块 PCI DAQ 卡”看”到 32 路甚至更多信号。它本身不带 ADC，必须与 SCXI 控制/DAQ 模块配对使用（常见组合： + SCXI-1327/1345 端子 + PCI-6229/M 系列或 PXI DAQ + MUX Cable）。
从 TCO 和供应链讲，它属于典型的 Legacy 测试测量关键件——NI 推了 PXIe-4304/4305 和 cDAQ NI-9205 作替代，但那意味着整套机箱+线缆+软件重配，老试验台没人愿意动。理性做法是在仍有可信 NOS 或测试翻新件时 Last-time-buy 1～2 块做 Buffer Stock，持有成本（几千元）对比一次试验台趴窝导致的项目延期损失（通常五位数起）完全说得通。
应用场景与库存策略
坏掉不会炸机，但会让整台自动测试系统（ATS）、环境舱数采或实验室标定台变”睁眼瞎”——而且 NI 官方已断供，常规采购周期不存在，只能碰二级市场。
典型场景与备货建议：
- 汽车/航空航天零部件疲劳试验台（配 NI SCXI 机箱）——32 通道应变/电压同步采集不可替代。建议：关键试验台备 1 块冷备件（Cold Spare，NOS 优先），每 2 年插机箱做一次通道自校抽检。
- 高校/研究所材料试验机数采扩展（MTS/INSTRON + NI SCXI）——多台共用 SCXI 机箱可 按 N+1 集中备 1 块共享 Buffer，台账注明配套机箱型号及 DAQ 卡型号（MUX 线缆版本需一致）。
- 产线 EOL 测试工装（保留 SCXI 架构不升级）——单工装建议 Last-time-buy 至少 1 块，因整机改造迁移成本 >> 备件费。
- 多机箱混用提醒： 需配合对应版本控制模块和 MUX 线缆（如 R6825 或 SH68-68 屏蔽线缆），备件入库时一并确认配套线缆型号兼容，别只盯模块本身。
真实案例（背景→危机→解决→反思）：
华东某 Tier1 零部件厂有台 2005 年建置的发动机悬置疲劳试验台，NI SCXI-1000 内插 ×2 + PCI-6052E。2020 年秋其中一块 1104C 出现通道串扰，校准无法通过。库房无备件，原厂答复 EOL 无货，最终从退役试验台拆下一枚（经 48h 烤机+通道校准）替换恢复——但折腾了 3 个工作日，试验计划推迟一周。事后他们从美国二手商 Last-time-bought 两块带校准报告的 NOS，建了”Legacy 仪器关键模块冷备件清单”。教训直白：EOL 数采模块别赌它一直不坏，尤其是唯一试验资源——备件决策看的是停机代价不是模块单价。
常见问题解答 (FAQ)
A：基本都是贸易商标注——正品为 National Instruments（NI）原厂制造。收货核对板卡正面 NI Logo、SN 条码及丝印 ” REV x”，背面 96-pin DIN C 插座无氧化。松下并未生产此型号，遇标”Panasonic “大概率是拆机 NI 件或误标，功能无差但溯源需注意。
Q2：NI 官方还供货吗？现在交期和库存状态？
A：NI 于 2018 年正式 EOL 整个 SCXI-1104/1104C 系列，原厂不再生产也不再提供工厂校准/维修。当前仅第三方 NOS（未拆封老库存）和拆机测试件流通，交期视渠道 1 天～数周，价格波动大。建议只买带测试报告/通道校准记录的。
Q3：停产了有官方推荐的替代升级方案吗？需改系统吗？
A：NI 建议迁移至 PXIe-4304/PXIe-4305（PXI Express 平台）或 cDAQ 配 NI-9205/NI-9221（CompactDAQ 平台）。但这 ≠ 直接插拔替换——需更换 SCXI 机箱为 PXI/cDAQ 机箱、重配线缆、可能改写 LabVIEW 中 DAQmx 任务配置。若原试验台程序基于 Traditional NI-DAQ（Legacy），迁移工作量不可忽视。无整体改造计划前，维持同型号备件是最经济的延续策略。[请以原厂手册为准]
Q4：二手/库存件怎么验货防踩坑？
A：①目检 DIN 96-pin 针无氧化弯曲、电解无漏液（板载极少但有的版本有稳压电容）；②要求供方提供 NI MAX（Measurement & Automation Explorer）自检通过截图 + 至少 3 通道模拟输入读数校验（例：输入已知 5VDC 读回 ±0.5% 内）；③核对丝印 REV 版本与现有机箱兼容（REV D/E 通常向后兼容但确认跳设置）。只收承诺烤机 24h+ 且有 DOA 质保（通常 3～6 个月）的商家。
Q5：冷备件放久了会出问题吗？怎么管理？
A：SCXI 模块无转动件、无易挥发背光，静态存放劣化慢，但金手指氧化是主要风险点。建议：防静电袋密封存干燥柜，每 24 个月取出插 SCXI 机箱做一次上电自检（Self-Test in MAX）并记录。若未来试验台整体升级淘汰，多余 NOS 可转售同架构用户或委托二手仪器回收商处置——采购时问清卖家是否接受呆滞回购/置换折扣。
Q6：和 SCXI-1104（无 C）有什么区别？我能否用 SCXI-1104 替？
A： 是 SCXI-1104 的改进版，主要区别在输入滤波特性及部分增益/偏置电路优化，二者通常可互换插同机箱——但严格来说需确认你现系统固件/驱动（Traditional NI-DAQ 或 NI-DAQmx Legacy 模式）是否同时认两种。换板后建议在 MAX 里重新扫描设备并运行 Self-Test，若有校准常数需重新写入。[请以原厂手册为准]
