描述
产品详情
· 型号：SCXI-1600（776572-1600）
· 品牌：National Instruments（NI）
· 系列：SCXI 机箱主控/数字化仪（与 SCXI-1124 AO、SCXI-1163R 继电器卡不同类，勿混）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 角色定位 | SCXI 机箱 Slot 0 主控+16-bit ADC | 替 PCI-6034E/625x 做 SCXIbus 主控 |
| ADC | 16-bit 逐次逼近，单通道复用 | 相对精度 ±0.024% FSR（1 年校期） |
| 聚合采样率 | 200 kS/s（全通道共享） | 352 通道时分复用，单通道随通道数反比下降 |
| 输入范围 | ±0.05 ~ ±10 V，增益 ×0.5/×1/×10/×100 软选 | 最小可测 ±50 mV |
| 通道扩展 | 经 SCXI 多路复用模块最多 352 AI 通道 | 本身无前端接线，吃机箱内其它模块调理后信号 |
| 数字 I/O | 板载 8 线 TTL/双向（部分资料 24 线） | 经 SCXI 数字模块可扩 |

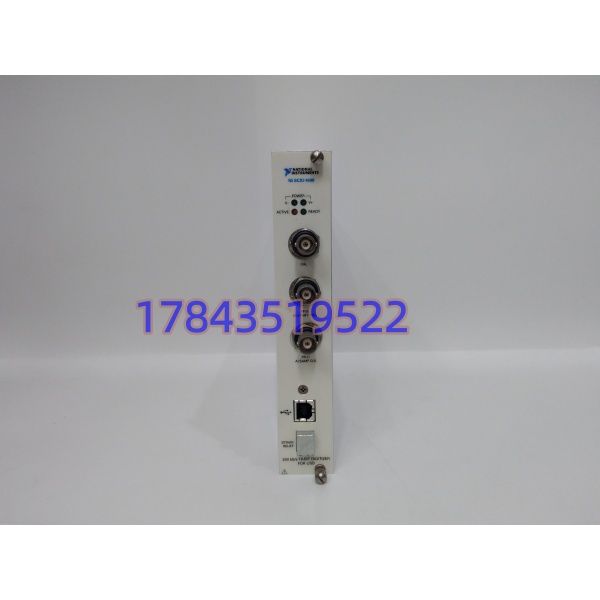

| 触发/时钟 | 前面板 3×BNC：数字触发入、外时钟入、校准源 | 内置 DAQ-STC 定时控制器 |
| 接口 | 前 USB 2.0 Type-B（全速 12Mbps，非高速）；后 SCXIbus 背板 | USB 延长器极限约 150 ft / 45 m |
| 供电 | SCXI 机箱背板取电，无外置电源 | 先开机电箱再插 USB，顺序反了 MAX 不枚举 |
| 隔离 | 无通道间隔离设计（隔离靠前端 SCXI 调理模块如 1120/1102 提供） | 采购别把它当隔离 DAQ 用 |
| 软件 | NI-DAQmx 7.3+（Win2000/XP 原生态；Win10/11 需旧版 DAQmx 或虚拟机） | LabVIEW/CVI/.NET/Python 均走 DAQmx |
| 尺寸 | 约 172×86×32 mm（标准 SCXI 单槽） | 占最右槽，不可放中间槽 |
| 温度 | 0–55℃ 工作（原厂手册标 0–50℃典型） | 存储以手册为准 |
| 生命周期 | NI 把 SCXI 平台整体列 Legacy；1600 停订多年，新货零，流通靠尾货+拆机 | 国内多翻新重喷 |
| 校准 | 板载 EEPROM 存厂校+用户校常数 | 换板需重灌或重校 |
产品介绍
（C 竞品对比切入）传统 SCXI 系统要跑起来，得在工控机里插 PCI-6034E 或 PCI-6251，再从机箱背后拖一根 68 芯 SCXI 电缆出来——这根线在现场是最容易死的：弯折、静电、槽位松动，任一问题表现都是”MAX 里机箱变红叉”。SCXI-1600 的出现就是把”PCI 卡+电缆”两件事合并成插槽里一块板+前面一根 USB 线，笔记本也能当主机。严格来说它不是 SCXI-1124 那种被控 I/O，而是整柜的老板；1124 出模拟电压、1163R 切继电器，1600 坐在 Slot 0 把它们的活全数字化回传。
在某个汽车标定项目里碰过：原系统 PCI-6071E 停产，工控机换无 PCIe 槽的工控机，SCXI-1001 里 8 块 1125/1102 全瞎。改上 SCXI-1600 后，LabVIEW 任务里只把”Dev1″从 PCI 卡换成 USB 设备，扫描逻辑不动，半天恢复 200 通道热电偶采集。从 TCO 看，一块 1600 拆机件几千块，比把整柜 SCXI 迁到 cDAQ-9188XT（改端子块+重写 DAQmx 任务+重校）便宜两个数量级——只要你的前端 SCXI 调理模块还活着，1600 就是续命整柜的最低成本钥匙。NI 官方推荐新项目走 CompactDAQ，但老试验台逻辑不动资产不废，这卡就是那把备用钥匙。
应用场景与库存策略
SCXI 主控死掉的特征很隐蔽：机箱风扇转、背板熔丝好、前端模块 LED 正常，但 MAX 里整柜红叉，所有通道”设备未存在”。一旦是 Slot 0 的 1600 挂了，不是丢一路信号，是整柜几百通道全盲。原厂停订后，拆机件 EEPROM 里的 DAQ-STC 固件和校准常数是否和原系统一致，是最大的坑。
- 风洞/飞机结构件应变监测（SCXI-1001 满槽 1125+1314）→ 非它不可（Slot 0 主控唯一候选，PCI 卡路线已断）→ ABC 分 A 类，单机箱备 1 件未上电冷备+年度 MAX 枚举自检。
- 发动机台架热电偶巡检（上百通道 K 型经 1102 调理）→ 只采慢变量 → 建议供应商寄售 1 件，业主不占资金。
- 药机批次温度溯源柜（SCXI-1000DC 挂多块 1112）→ 通道隔离靠前端模块 → 备件到货必须做 USB 枚举+Test Chassis+单通道 5 点校准比对，别信”灯亮即好”。
- 高校物理实验老台子（WinXP+LabVIEW 8.5 固定环境）→ 换 1600 必须同 DAQmx 7.x 环境验证 → 备件 BOM 锁死”776572-1600 + 不接受 1600B 混用”说明。
- 出口计量实验室（ISO/IEC 17025 链）→ 必须带原厂校证或 EEPROM 常数可重建 → 拆机件过不了 CNAS，LTB 没赶上的只能走 NI 授权返修再校。
真实案例：2023 年东北某汽车 NVH 台架，SCXI-1001 八槽满配，某天开机 MAX 整柜红叉。库存系统写”SCXI 主控备件 1 件”——翻出来是 PCI-6034E（老 PCI 路线卡），新工控机没 PCI 槽，插上等于砖头。紧急从深圳调 SCXI-1600 拆机件，报价原厂停产前 3.4 倍，到货先按手册断电拔插（带电拔 1600 会烧背板熔丝），上电顺序先机箱后 USB，MAX 里 Test Chassis 跑通 352 通道自检，再用原 LabVIEW 任务读 5 通道应变验证映射没偏。反思：冷备件台账写”SCXI 主控”等于埋雷，必须锁”SCXI-1600 776572-1600 + DAQmx 版本 + 原系统 EEPROM 校常数备份 + 同型号机箱 Slot 0 位”，并把”先开机箱后插 USB”写进 SOP，否则备了板也起不来。
