描述
产品详情

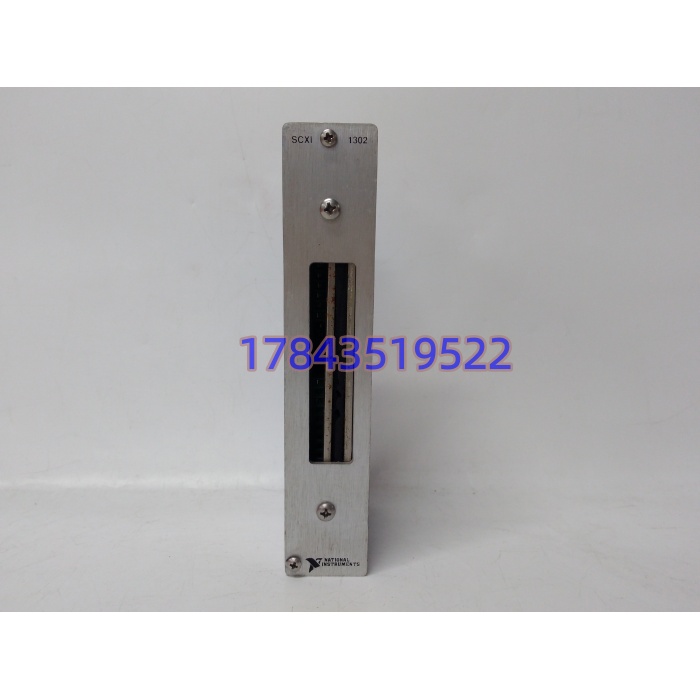

· 型号：SCXI-1302
· 品牌：National Instruments（NI）
· 系列：SCXI 系列（信号调理机箱前端接线附件）
技术参数
- 产品身份: 前置安装端子块（Front-Mount Screw Terminal Block），自身不采样、不调理，只做现场线→50 针 SCSI 的电气接续与屏蔽汇流

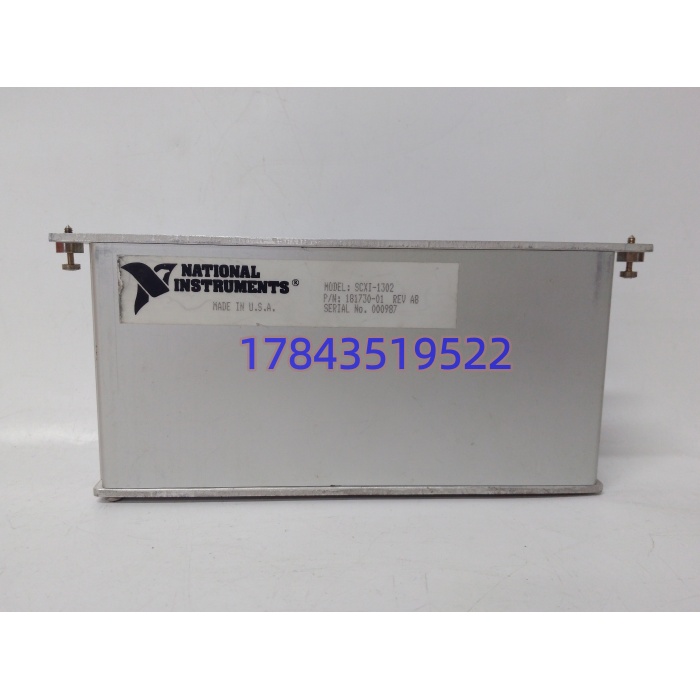

- 部件号: 777687-02（渠道页偶见写 777687-01 为早期批次，硬件一致）
- 端子数: 50 颗螺钉端子（对应 50 针 SCSI 前出线），非 64 端子（64 是渠道误植）
- 适用线规: 26–16 AWG（剥线长度约 6 mm，螺钉扭矩 0.5 N·m 级）
- 耦合与滤波: DC 耦合，单极 RC 转角频率 0.16 Hz（即高通 0.16 Hz，隔直用），无源无源隔直电容内置
- 直流抑制: ±50 VDC（共模/差模长线引入的直流偏移在此被 RC 隔掉，保护后级 SCXI 模块输入级）

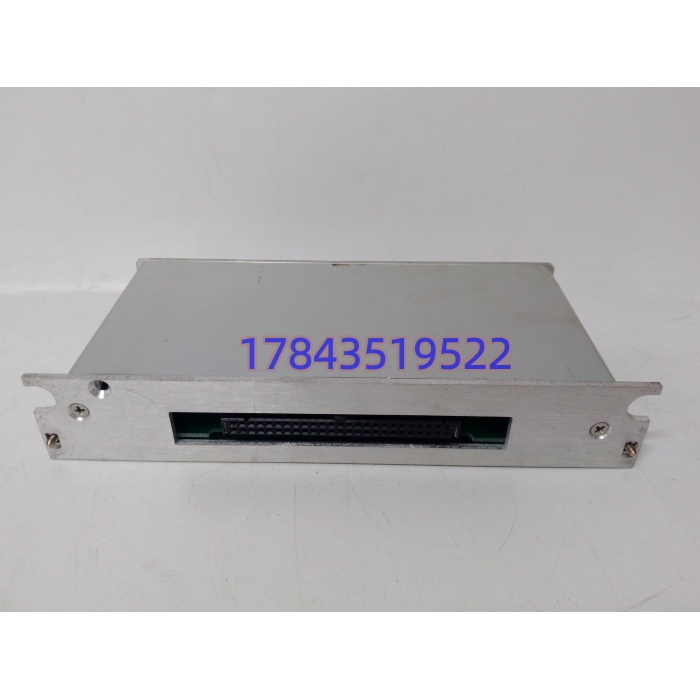

- 接口形态: 前出 50 针 SCSI 母座（插 SCXI-1180 前板 50 针排针），壳体全金属屏蔽，带应力释放夹（strain relief clamp）
- 安装: 拧在 SCXI 模块前面板 50 针头或 SCXI-1180 馈通面板前，支持机架/DIN 导轨转接支架
- 供电: 无源，不取电（DC 耦合 RC 网络不耗电）
- 防护: IP20（依赖机箱环境），工作 0~+50 °C，存储 -55~+85 °C
- 尺寸重量: 约 173×30×45 mm，300 g 级
- 软件: 无固件；后端 SCXI 模块由 NI-DAQmx 管，MAX 里不单独枚举 SCXI-1302
- 认证: IEC/EN/UL/CSA 61010-1（低电压安全）
- 状态: NI 官方已标 Obsolete，Apex Waves 等仍接修与备货
产品介绍
实验室台架或产线振动台旁边，SCXI 机箱里插着 SCXI-1125（电压输入）或 SCXI-1102（带通滤波），前面板光秃秃一个 50 针 SCSI 头——直接焊线现场谁都不敢，拔模块必断线。SCXI-1302 就是 NI 给 SCXI 平台定的”前端螺丝盒”：传感器屏蔽线剥好拧进 50 颗黄铜螺钉，金属壳把 50 针 SCSI 包住，隔掉台架变频器辐射，内置 0.16 Hz 单极 RC 把长线灌进来的 ±50 V 直流偏移挡在 SCXI-1125 输入级之外。它不干采样，但严格来说没有它，SCXI-1180 馈通面板前只能飞线，标定好的屏蔽层接地逻辑会全乱——某汽车零部件厂 LMS 振动采集系统曾经为省一块端子块直接焊线，三个月后 1125 输入级被地电位差灌穿，赔的模块钱够买 20 块 SCXI-1302。
采购侧讲，这玩意国内 SEO 污染极重：有页写成”4 轴 PXI 运动控制卡”（把 SCXI-1302 和 PCI-7344 混了），有页写”64 端子 -30~+30 V 1 A/通道”（把 SCXI-1302 和 SCB-68A 混了），还有页标 “-40~+70 °C 宽温”（那是 SCB 系列不是 1302）。。2026 年国内现货挂价 ¥1,197（测试 mart 低标）到 ¥1,401（启明）到 ¥1,560（易卖）到 ¥3,208（润盛）到 ¥3,580（机电之家虚高），全新原装 New Surplus 真实成交 ¥1,200–¥1,800/块 含税运带质保比较稳，低于 ¥900 的”全新”基本拆机重喷（螺钉有拧痕）。领导批价卡 ≤¥1,800/块即可，这东西单价低但错买成 SCB-68A 会害整个 SCXI 机架接线重做。
替换与升级建议
- 直接替换： 777687-02 ↔ 同号库存新货（同部件号，螺钉扭矩和 50 针定义一致，旧线拍照片照拧）
- 配套使用（非替换）： → SCXI-1180 馈通面板（1302 是 1180 的前端子块，两者成套出现，1180 插 SCXI 机箱槽、1302 拧在 1180 前脸，缺 1180 单买 1302 没处挂）
- 功能近似但不可直替： → SCB-68A（SCB-68A 是 68 针 D-SUB 端子块，配 PCI/MIO 卡用，不兼容 SCXI 50 针 SCSI 机械与 RC 隔直参数，硬改缆能通但丢 ±50 V DC 抑制与屏蔽壳体）
- 同系其他端子块：SCXI-1300（32 螺钉通用块）/ SCXI-1320（应变片专用）/ SCXI-1349（热电偶冷端补偿块）——通道数与跳线定义不同，按后端 SCXI 模块型号选，别看”13xx”就混用
- 硬件不兼容： → SCXI-1125 / SCXI-1102 / SCXI-1200（后四者是 SCXI 机箱内调理模块，1302 是它们前端的接线
接线附件，职能不重叠，买错品类整个机箱前脸对不上）
- 硬件不兼容： → PXI-7344 / PCI-6229（运动控制或 M 系列 DAQ 卡，完全不搭界，渠道 SEO 误植别信）
常见选型误区：把 “” 搜成 “SCB-1302″ 或 ” 采集模块”。NI 体系里 1302 永远只是端子块，采集能力在 SCXI-1125/1102/1121 那些槽位模块上；合同里写” 777687-02 前端端子块（非 DAQ 模块）”能挡掉一半供应商发错货。
