产品详情

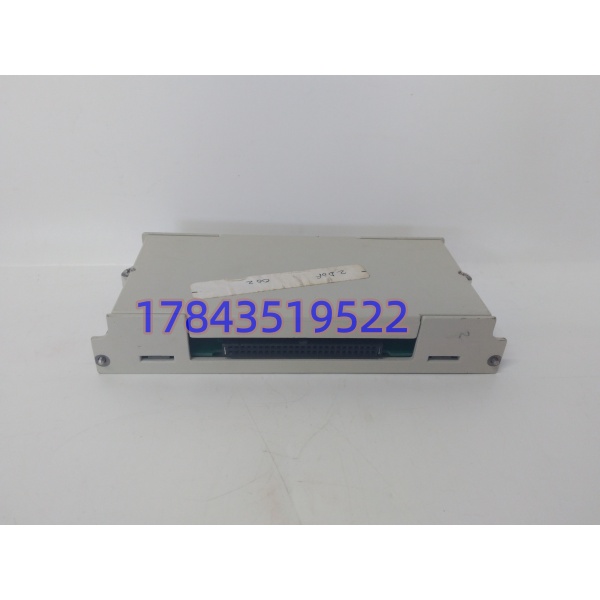

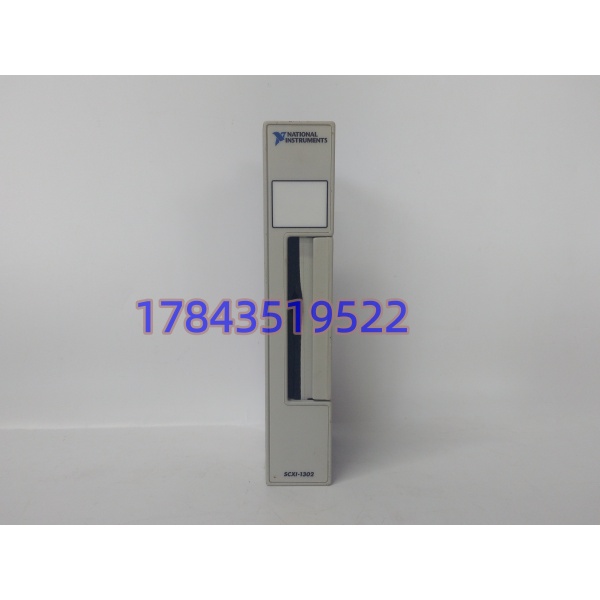

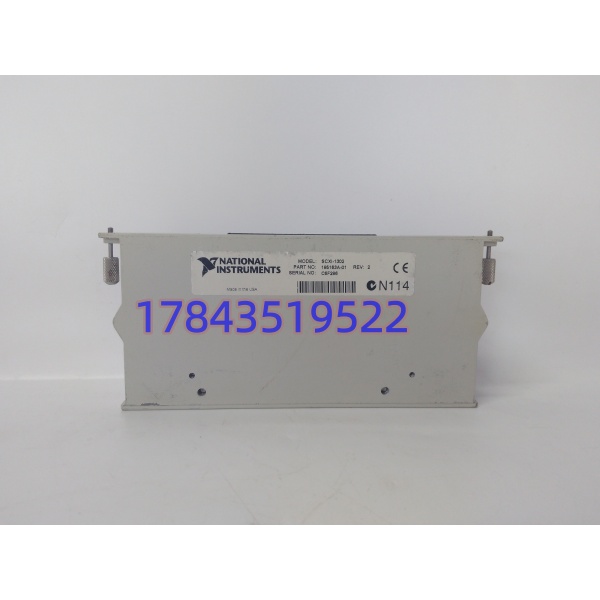

· 型号：SCXI-1302
· 品牌：National Instruments（NI）
· 系列：SCXI（Signal Conditioning eXtension for Instrumentation）接线附件族
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | 50 针前置螺丝端子板（无源） | 配对 SCXI-1180 馈通面板，非独立测量模块 |
| 部件号 | 777687-02 | NI 原厂订货号 |
| 端子数 | 50 个螺丝端子 | 标号 1-50 对应 1180 的 50-pin 连接器 |
| 适配线规 | 26-16 AWG | 剥线长度 ≤7 mm，端子扭矩 5-7 in-lb |
| 耦合方式 | DC 耦合 | 单极点 RC，拐角频率 0.16 Hz |
| 直流抑制 | ±50 VDC | 过压保护上限，非工作电压 |
| 接口形式 | 后端 50-pin 公头对插 SCXI-1180 | 前端螺丝端子接现场线 |
| 屏蔽与接地 | 全金属屏蔽壳+后接地螺钉 | 配应力消除夹（strain-relief） |
| 安装方式 | 机架前装 / DIN 导轨（通过 1180 载体） | 本身靠 thumbscrew 锁在模块前面板 |
| 防护等级 | IP20 | 必须进控制柜/仪器箱 |
| 工作温度 | 0~+50 ℃（存储 -55~+85 ℃） | 实验室/机柜环境，非户外 |
| 尺寸重量 | 约 173×30×45 mm / 约 300 g | 薄型前装件 |
| 合规 | IEC/EN/UL/CSA 61010-1 | 低压测量安全 |
| 软件关联 | NI-DAQmx + MAX 识别链路 | 端子本身无固件无驱动 |
| 状态 | NI 已宣停产生命周期，MRO 拆机/库存流通 | 无继任同形件，1180 亦老 |
产品介绍
从维护者视角看，SCXI-1302 是那种“比模块还容易丢、丢了比模块坏还误事”的螺丝端子盖。在某个风洞试验台改造里碰过——SCXI-1180 没坏，DAQmx 扫到设备但通道全开路，查半天发现是前维保拆线时把 SCXI-1302 后盖接地螺钉丢一颗，屏蔽壳浮地，50 个端子里有 3 个螺丝退扣，热电偶冷端补偿参考全飘。这种件没有序列号诊断，MAX 里只看得到 1180 在册，端子板本身是“透明”的。
严格来说，它只在配 SCXI-1180 馈通面板（或早期 SCXI-1200 文档提及的组合）时才有意义；NI 现在主推 CompactDAQ 和 PXIe 直连端子，SCXI 整个平台算冻结态。TCO 上这玩意儿单件 MRO 价 2000-5000 块，但能让一套老 SCXI 机柜继续挂 100+ 路热电偶而不必重做前端接线箱——重做接线箱要停试验台、重标冷端、重校通道，单次停机成本够买二十块端子板。留 1 件同部件号冷备，是老测控机柜最便宜的“盖子保险”。
应用场景与库存策略
无源端子板最阴的失效不是断，是“半松”——螺丝扭矩衰减、应力消除夹老化导致线皮受力、屏蔽壳接地螺钉缺失让共模干扰爬进来。采购上 NI 已宣 EOL，MRO 喊“全新库存”多是 2005 年前后的仓底货，螺丝镀层可能已氧化，拆机件则怕前主人拧花端子孔。
- 航发试车/风洞老 SCXI 架：SCXI-1180 馈通+1302 接热电偶阵 → 非它不可因 1180 前脸只认 50-pin 对插几何 → 建议每机架备 1 件 777687-02 冷备（归 B 类，但停机影响面按 A 类计）。
- 高校/科研院所老实验台：SCXI-1000 机箱+1180 多块 → 非它不可因学生拆接线最易丢后盖螺钉 → 建议 Last-time-buy 按现网 1180 数量 20% 囤，螺丝孔无滑牙优先。
- 工业在线监测（变压器局放、轴承温度）：若已迁 CompactDAQ 或 PLC 模拟量，1302 无备件意义 → BOM 清理出库。
- 改造陷阱：有人想用通用 50 针 D-Sub 接线板“替”它 → 几何对得上但无屏蔽壳连续性、无应力消除夹，冷端补偿参考会漂 → 运行装置只做同部件号备。
- 无人值守台站：端子松了要等人进场 → 安全库存 = 1 件 Buffer，无 lead time 概念。
真实案例：2020 年西南某电机厂型式试验站，SCXI-1001 机架 4 块 SCXI-1180 各插一块 SCXI-1302 收 200 路 Pt100。梅雨季某夜 32 路温度同时跳变到 32768（溢出），维保先怀疑 1180 坏，换备用 1180 无效；拆下 1302 发现后盖接地螺钉缺失、屏蔽壳与机柜间阻值 4Ω（应＜0.1Ω），共模 50Hz 串入。库房零库存，深圳 MRO 调 777687-02 拆机件 30 小时到，换上补螺钉恢复。事后把 1302 从“附件”提级，按每机架 1 件冷备+每季度拧紧力矩抽检，并把所有在网件接地阻值建档。那次试验中断重做两台电机温升曲线，损失约 7 万，一件端子板采购价不到 3000。
