产品详情

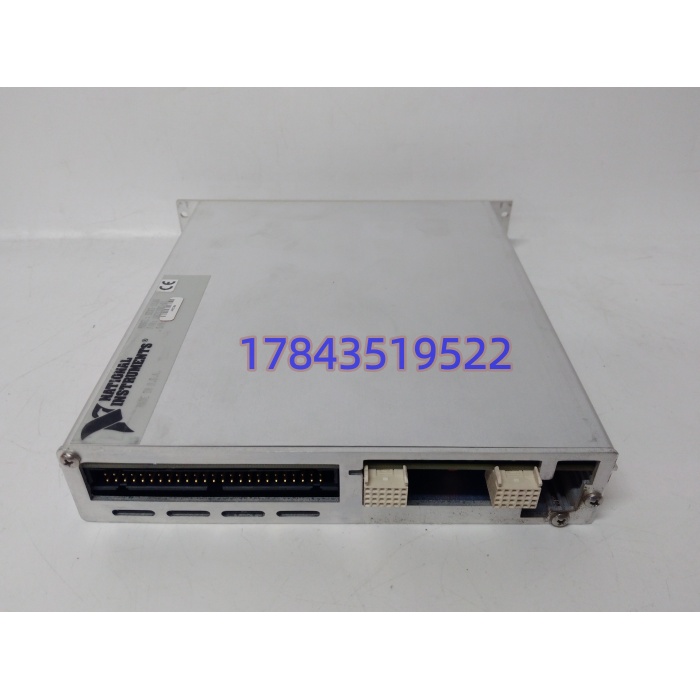

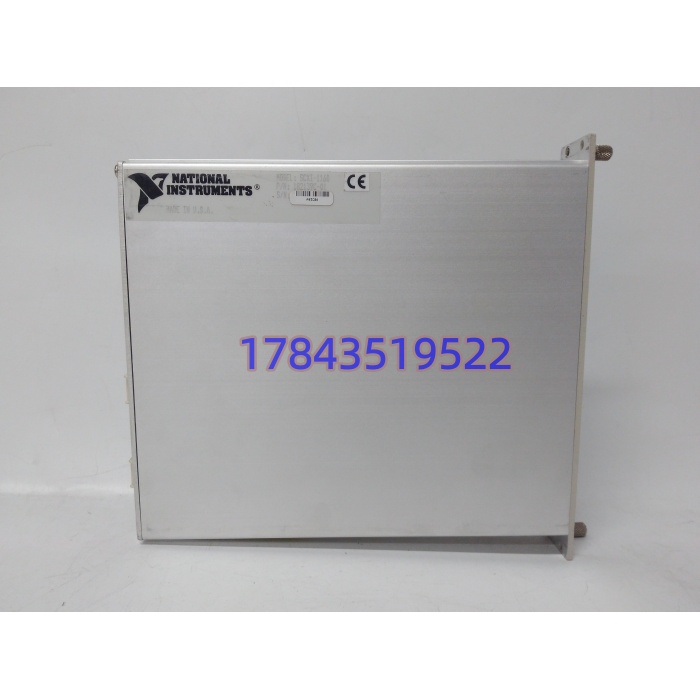

· 型号：SCXI-1160
· 品牌：National Instruments（NI）
· 系列：SCXI 开关模块（与 SCXI-1161 非闭锁版、SCXI-1162 等并列）
技术参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品类别 | 16 通道通用继电器开关模块（General-Purpose Switch） |
| 原厂料号 | 776572-60（电路板 182139D-01） |
| 继电器类型 | 16 路独立 SPDT（Form C），电闭锁式（Latching），断电保持触点状态 |
| 触点端接 | 每通道 NO / NC / COM 三端引出 |
| 最大开关电压 | 250 Vrms AC / 30 VDC（2 A 载流下） |
| 最大开关电流 | 2 A（电阻负载）；0.6 A @ 48 VDC |
| 接触电阻 | 初始极低（典型 <50 mΩ 量级，以原厂手册为准） |
| 热偏移电压 | 约 3 µV（弱信号路由关键指标） |
| 动作时间 | 吸合/释放约 10 ms |
| 最大开关速率 | 50 operations/s（通道独立或全体同时动作） |
| 隔离等级 | 触点-线圈 250 Vrms 隔离；不接入 SCXI 模拟背板（高压侧故障不串入背板） |

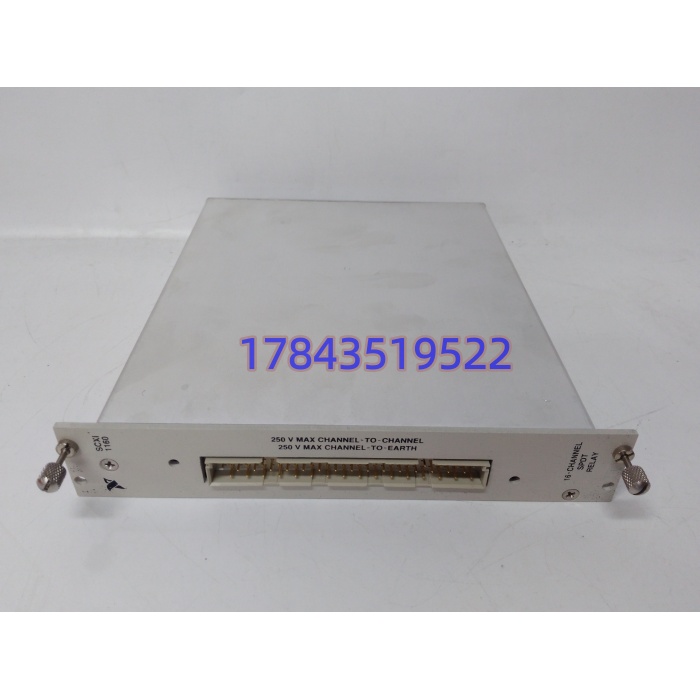

| 前面板接口 | 48-pin DIN C 公头（配 SCXI-1324 端子板）；部分资料标 68-pin VHDCI 系混淆写法，以 48-pin DIN C 为准 |
| 背板通讯 | SCXI 总线数字触发，由 SCXI-1000/1001 机箱控制器或 MIO/DIO 板卡经跳线（W1-W5）配置 |
| 跳线配置 | W1 上拉 SERDATOUT；W2-W4 选 MIO 或 DIO 关联板；W5 缓冲 MISO→SERDATOUT |
| 供电 | 由 SCXI 机箱背板取 5 V/24 V 逻辑电，继电器线圈经驱动；典型功耗约 2.9 W |
| 软件驱动 | NI-SWITCH（传统 NI-DAQ 时期）；NI-DAQmx 仅老版本认，新 DAQmx 已弃用 SCXI 支持 |
| 组态环境 | LabVIEW / LabWindows-CVI / Measurement Studio / NI Switch Executive |
| 工作温度 | 0 ~ +50 °C（原厂标称；部分渠道写 -20~+70 属混淆，以手册为准） |
| 存储温度 | -20 ~ +70 °C |
| 尺寸 / 重量 | 约 198×30×173 mm（7.8×1.2×6.7 in）/ 约 675 g |
| 生命周期 | 原厂已停产（Obsolete），NI 不再销售与支持，仅渠道 surplus/NOS |
| 配套端子板 | SCXI-1324（高压螺钉端子板）、SCXI-1302 等 |
产品介绍
ATE 测试架里最怕的不是采集卡漂，而是继电器路由错了——把 220 V 电源切到示波器通道上，一瞬间几万块仪器冒烟。SCXI-1160 在 NI 的 SCXI 机箱里干的就是”信号交警”：16 路独立 SPDT 闭锁继电器，前面板 48-pin DIN C 接 SCXI-1324 端子板，把 DUT 的传感器、电源、表笔自动路由到后端 MIO DAQ 卡或外接万用表，换测试项不用人工拔线。
选它而不是拿固态继电器自己搭，理由很硬：闭锁继电器断电保持触点状态，工控机蓝屏重启不会让测试架回到未知态；3 µV 热偏移和极低接触电阻，在 µV 级应变/热电偶路由里不会给测量叠误差；50 ops/s 的切换率够产线做多工位轮询。缺点也得说在前头——它原厂 776572-60 早已 Obsolete，NI 新版 NI-DAQmx 不再认 SCXI 总线，新项目别按它做架构；闭锁继电器动作 10 ms、寿命百万次机械/数十万次电气，频繁切感性负载会提前老化，不适合做每秒上百次的疲劳开关。
替换与升级建议
- ✅ 直接替换：SCXI-1160 776572-60 → 776572-60（同料号 NOS 换货，跳线 W1-W5 按原机箱 MIO/DIO 关联拍照复刻，LabVIEW 里 NI-SWITCH 调用逻辑不变）
- ⚠️ 同系互补（需改配置）：（16 路闭锁 2A）→ SCXI-1161（8 路非闭锁 8A@125V/6A@250V）：通道数减半但载流大，非闭锁断电复位；老测试架若依赖”断电保持路由态”必须用 1160，换 1161 要改安全互锁逻辑
- ⚠️ 跨平台升级（架构重做）： → PXI-2566（16 通道 SPDT 继电器，NI 官方推荐替代，但 PXI 是 SPST 不是 SPDT，且总线从 SCXI 换 PXI/PXIe，需重做机箱、背板、LabVIEW 开关代码与端子板接线）
- ❌ 硬件不兼容：普通 PCI DAQ 卡 / CompactDAQ 数字模块 / 第三方 Modbus 继电器板 → （必须插 SCXI-1000/1001 机箱，背板 SCXI 数字总线不通则完全不认）
- ⚠️ 常见选型误区：BOM 写””但现场拆下是”SCXI-1162″（32 通道非闭锁）或”SCXI-1161″（8 通道大电流）——别闭眼按 BOM 发 1160。我在一个航电实验室见过供应商按 BOM 发 1160，结果老架子上跳线 W2-W4 是按 DIO-96 配的，新 surplus 件按 MIO 配，上电继电器全乱跳，烧了被测件电源口。
