产品详情

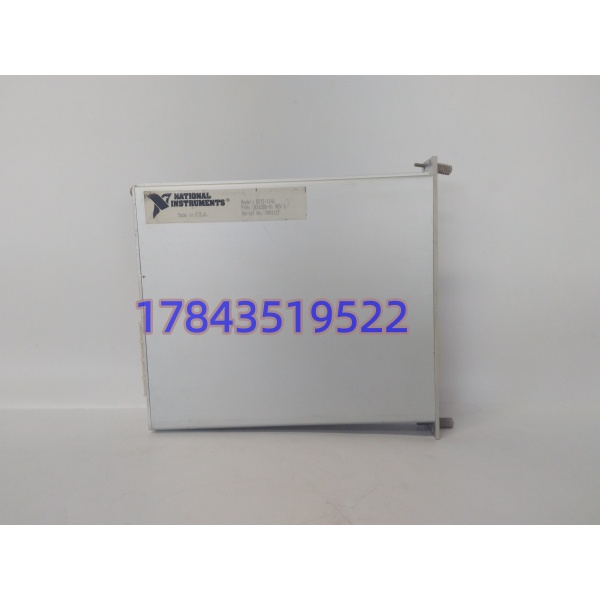

· 型号：SCXI-1141
· 品牌：National Instruments (NI)
· 系列：SCXI 信号调理模块（抗混叠滤波类）
规格参数
| 参数项 | 典型值/说明 | 备注 |
|---|---|---|
| 通道配置 | 8 路差分输入，独立 PGA | 单通道可软件旁路滤波 |
| 输入量程 | ±50 mV 至 ±5 V | 配合增益 1/2/5/10/20/50/100/200/500 |
| 增益误差 | 未校准 0.6%，校准后 0.02% | DC 增益 |
| 滤波器类型 | 8 阶椭圆低通（也可配 Bessel/Butterworth 响应） | 135 dB/oct 衰减 |
| 截止频率 | 10 Hz – 25 kHz，10000 档离散 | 8 通道同频锁定，每通道可旁路 |
| 采样率 | 最高 333 kS/s 聚合（约 41.6 kS/s/通道同步） | 受后端 E/M 卡与机箱背板带宽限制 |
| 输入保护 | 带电 ±30 V，断电 ±15 V | 前端箝位 |
| 隔离耐压 | 300 Vrms 通道-通道、通道-机箱 | Cat I |
| 外部时钟 | 支持 Ext Clock I/O，跟踪滤波用 | — |

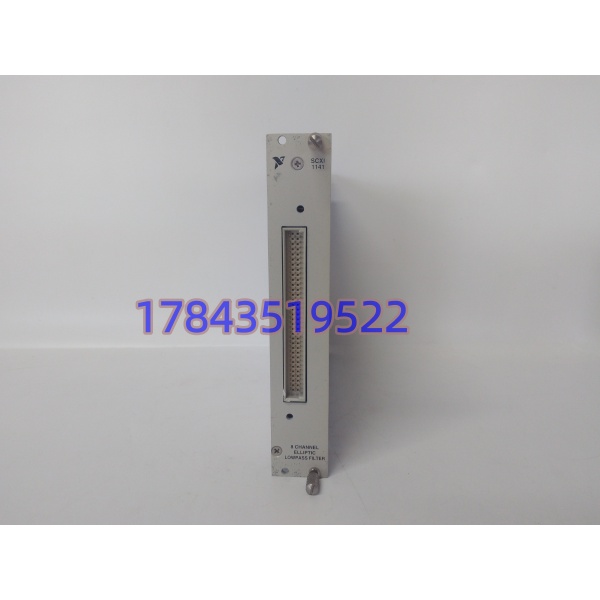

| 接口与端子 | 前面板 50 针 D-Sub，配 SCXI-1349/1320 端子板 | 非 BNC 直插 |

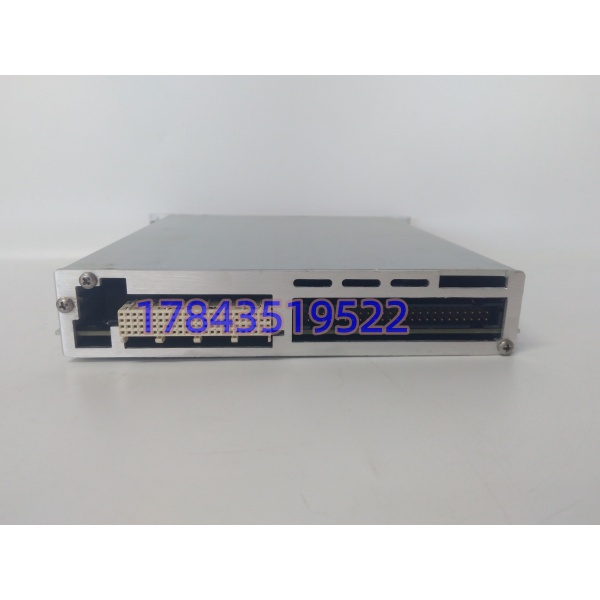

| 供电 | SCXI 背板 ±15 VDC，典型 3.5 W | 无外置电源 |
| 驱动环境 | NI-DAQmx 8.3+，MAX 配置，LabVIEW/CVI 调用 | 新 DAQmx 仍认老件但 NI 不保修 |
| 工作温度 | 0~55℃（运行），-40~+85℃（存储） | IP20 机箱内 |
| 尺寸/槽位 | 约 146×89×30 mm / 单 SCXI 槽 | 重约 0.5 kg |
| 生命周期 | Discontinued（SCXI 平台整体停产后尾货流通） | NOS 与拆机件混杂 |
产品介绍
从维护者视角切：这块模块最容易被采购按“NI 8 通道模拟输入”买成 SCXI-1140 或 1125——1141 的硬差别是片上 8 阶椭圆抗混叠，做振动模态和 NVH 时如果换成普通 PGA 模块，20 kHz 以上开关噪声混进 102.4 kS/s 采样里，频域图上一堆假峰，工程师调三天以为轴承坏了其实是对面变频器。在某个风机塔筒模态项目里碰过：老 SCXI-1141 的截止频率被前手锁在 5 kHz，换上新买的 1140（无椭圆滤波）直接插上，25.6 kHz 谱线全糊，回退到 1141 才恢复。它值钱不在 8 个差分口，在“采样前就把混叠按死”这一步。
严格来说，NI 已把整个 SCXI 线列入 Legacy Discontinued，SCXI-1141 不再有新出厂件，官方正向 cDAQ-9188 + NI-9234/9263 或 PXIe-449x 迁移；但国内 2000—2015 年上的那批汽车 NVH 台架、航空航电校准台、桥梁健康监测系统，机箱里插的还是 1141，LabVIEW 工程里 Filter Cutoff 参数写死在 INI，换平台等于重写信号调理层。TCO 算下来，关键台架每机箱备 1 件 NOS 做 buffer，比停台架等 PXIe 改造（停机 1–2 周+软件移植费）划算得多。买的时候必须核部件号 182610D-01 和前面板丝印 Rev，别把 SCXI-1142（16 通道无隔离）当替身。
应用场景与库存策略
测试台架坏一块调理模块不会全停，但会“数据作废”——整车 NVH 验收半天白跑，桥梁模态采回来全是混叠假峰，这种隐性损失比停机更坑。SCXI-1141 归 ABC 里的 A-/B+ 类：单价万内、故障低频、但缺它数据可信度归零。
- 汽车 NVH 与发动机台架（振动加速度+麦克风 8 通道同步抗混叠）：非它不可（椭圆 135 dB/oct 特性不可替代）；建议每采集机箱备 1 件 NOS 冷备，台架多机箱按 1:1 备。
- 风电塔筒/桥梁模态监测（低频应变+高频振动同采）：可用拆机整新件；建议区域三项目共享 1 件，不单列单机。
- 航空航电 HIL 与传感器仿真（SCXI-1001 老柜）：Last-time-buy 已过，按装机量×1.1 吃 NOS；别听“9234 直接替”就批量换，LabVIEW 里 DAQmx 通道映射和滤波 API 要重写。
- 高校/科研老 SCXI 机群：必须核 NI-DAQmx 版本兼容（老 1141 在 DAQmx 9 之后仅维护模式）；封存前拍部件号+Rev+校准标签同框。
- ROI 口径：备件 0.6–1.2 万块，一次整车 NVH 验收重跑人工+台架费约 8–15 万，囤一件回收比 1:10 以上，且保的是数据法律效力。
真实案例：某商用车 NVH 实验室 2025 年春检，SCXI-1001 机箱 3 槽 SCXI-1141 的 Ch5 差分输入温漂到 12 mV 偏移，23 Hz 以上谱线周期性冒假峰，被认证工程师打回重测。库里只有一块 SCXI-1140（无椭圆滤波），插上低速采样没事，一提速到 51.2 kS/s 假峰复现。从上海同行调一块 182610D-01 Rev E 的 NOS，到货用 MAX 自校准一次，偏移回 0.4 mV 内，台架当天下午重跑通过。事后实验室把“同部件号+同 Rev+年度自校准记录”写进备件规范，并禁止任何 1140/1142 在非 NVH 通道以外混插。
