产品详情

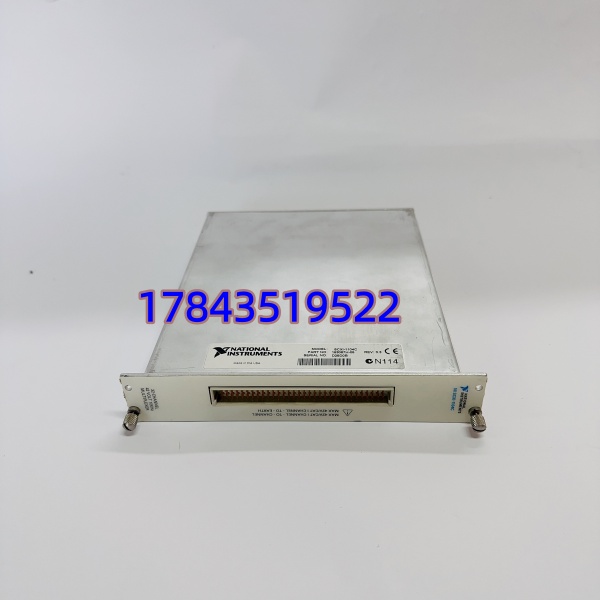

· 型号：SCXI-1104C
· 品牌：National Instruments（NI）
· 系列：SCXI Signal Conditioning Platform — 适配 SCXI-1000 / SCXI-1001 机箱 + NI DAQ 卡
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | SCXI-1104C（Part No. 776572-04C，Alt. 183087H-05） |
| 制造商 | National Instruments（NI，现 Emerson Electric 旗下） |
| 模块类型 | SCXI 中压模拟输入信号调理 / 多路复用模块 |
| 输入通道 | 32 路差分（Differential）或 64 路单端（Single-Ended，软件配置） |
| 输入电压范围 | ±60 VDC，±42 VACpeak（≈30 VACrms），过压损坏阈值 ±60VDC/42VACpk |
| 输入衰减 / 增益 | 内置 ÷10 衰减器（High Voltage mode），软件可选增益 1/2/5/10（配合后端 DAQ 卡程控） |
| 输入阻抗 | 1 MΩ（通电），90 kΩ（断电），900 kΩ（过载状态） |
| 低通滤波器 | 3 阶 Butterworth，−3dB 截止 10 kHz；通道间 CMRR ≥70 dB @ 50/60 Hz |
| 输出 | 单路差分多路复用输出 ±10 V（至 DAQ 卡），输出阻抗 ≈91 Ω |

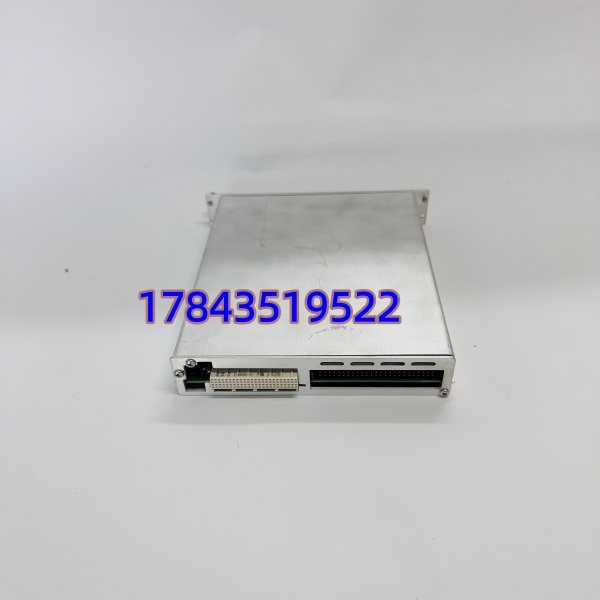

| 连接器 | 前：96-pin Male DIN 41612 Type C；后：50-pin Male Ribbon Cable（至 DAQ 卡/SCXI 背板） |
| 供电要求 | 由 SCXI 机箱背板供 +5V @ ≤15mA，±15V @ ≤150mA（典型总功耗 <2W） |
| 兼容机箱 / DAQ | SCXI-1000 / SCXI-1001 / SCXI-1000DC；需配 NI DAQ 卡（PCI-60xxE / PCIe-63xx / PXIe-63xx 系列）+ NI-DAQmx 驱动 |
| 推荐端子块 | SCXI-1300、SCXI-1303、SCXI-1327（依接线方式选择） |
| 工作 / 存储温度 | 0℃～+50℃ 工作；−55℃～+150℃ 存储；5%～90% RH 无凝露 |
| 校准周期 | 建议每年一次（需 6½ 位 DMM 参照） |
| 生命周期状态 | Discontinued / Obsolete（NI 2018 年宣布 EOL，LTB 窗口已关闭），市面仅 NOS 或翻新 |
产品介绍
在某个汽车零部件 ATE 测试台上碰到过——原来用廉价外置分压盒把 ±48V 电池包电压硬灌进 DAQ 卡 ±10V 口，结果共模干扰让采样跳动 ±0.8%，换 SCXI-1104C 后差分输入 + 板载 10kHz 滤波直接把噪声压到 ±0.05%FSR 以内，不用改柜内走线。（严格来说，它只是信号调理前端不含 ADC，最终采样率和分辨率完全取决于你后端挂的 DAQ 卡——配 PCI-6034E 和配 PXIe-6368 出来的有效位数是两码事，选型时要盯住后端卡件规格。）
这块卡是 SCXI 平台里专门啃”中压多通道”活儿的——把 32 路 ±60V 信号安全衰减、滤波、多路复用到一块 DAQ 卡的单个模拟输入通道，省掉一堆外部分压器和隔离放大器。NI 官方已 EOL 且 LTB 关窗，对还跑 SCXI 机箱的试验台或过程监测柜而言，它属于典型的”找不到就整套采集系统趴窝”——唯一理性的供应链动作是趁二手/库存市场还有 NOS（New Old Stock）赶紧做 Last-Time-Buy 囤货，别赌以后能订新件。
应用场景与库存策略
SCXI-1104C 多用于已有 SCXI 机箱的老试验台或过程监测点，一旦失效且无备件 = 整台多通道采集系统停摆或被迫花大价钱整体迁移到 cDAQ/PXIe 平台（含重新组态 LabVIEW 程序）。NI 已停止生产，交期无限长。
- 汽车/航空 ATE 测试台（SCXI-1000 + 多块 SCXI-1104C 采 ±48V 电池单体/汇流排电压）→ 关键调理卡 → 建议 A 类备 1 件冷备件（Buffer Stock），防静电袋密封存库房并登记 SN/生产周
- 过程工业多通道电压监测（电厂/化工厂老 SCXI 机箱监测变送器 ±24V/±48V 输出）→ 非冗余单卡 → 按装机量 N 做战略囤货：N≤2 购 2～3 件，N≥3 购 N+1，优先挑近年产 NOS
- 高校/科研院所材料疲劳试验机（配 SCXI-1303 端子块采集多路 LVDT/应变调理后电压）→ 建议由设备主管清点存量确认兼容端子块型号同步备货
- 多机箱 SCXI 扩展系统（需 SCXI-1346 多机箱适配器）→ 注意同机箱内混插 SCXI-1102C（热电偶）与 SCXI-1104C 时地址跳线不能冲突
真实案例：华东某新能源车企动力实验室 2020 年一台 SCXI-1000 机箱内 因长期通电板载运放老化导致某通道恒输出 −10V（饱和），当时仓库零备件。等美国二手渠道淘测试件耗时 19 天——那台 8 通道电池包充放电测试台全程停用，延误新车 BMS 标定约 3 周。事后按 ABC 分类把 SCXI 卡件升 A 类，LTB 囤了 2 件 NOS（对应 1 台机箱满配 4 槽留 1 备），并要求每年大修上电自检测试冷备件。教训很直白：SCXI 老平台还在跑，这卡就得提前锁 NOS，NI 不会再产。
