描述
产品详情

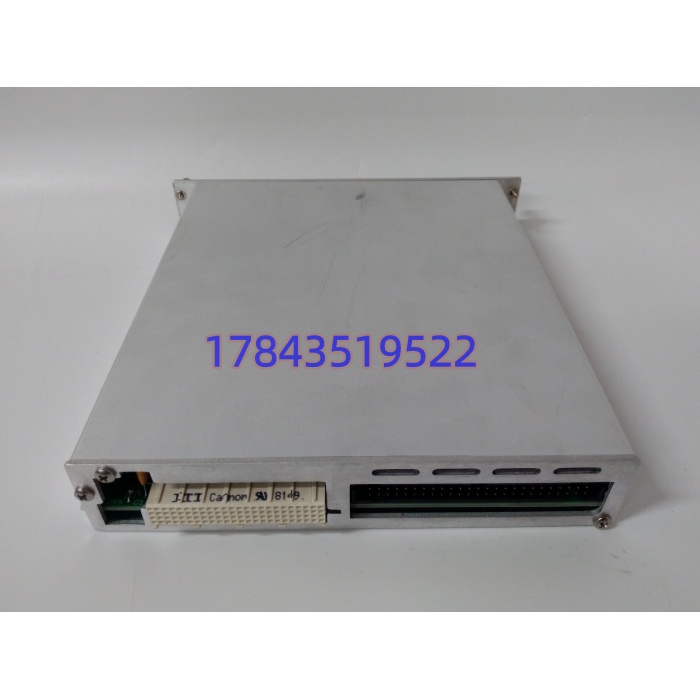

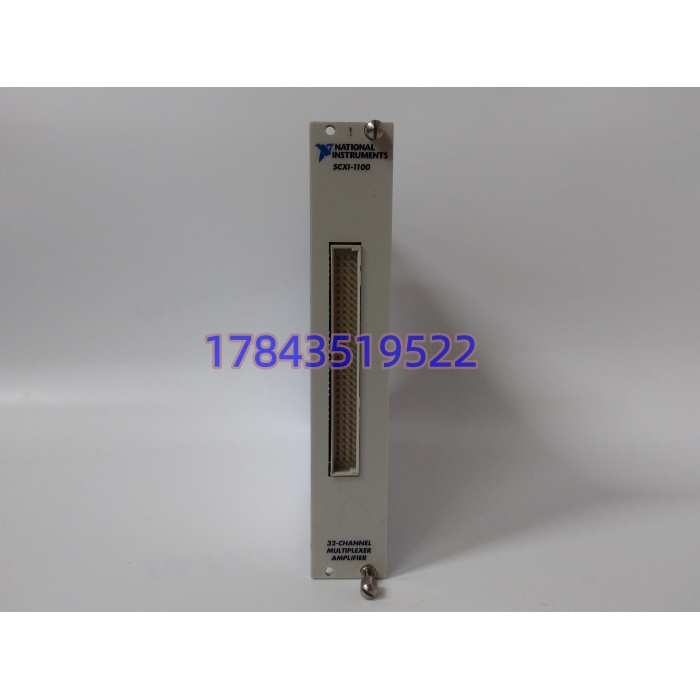

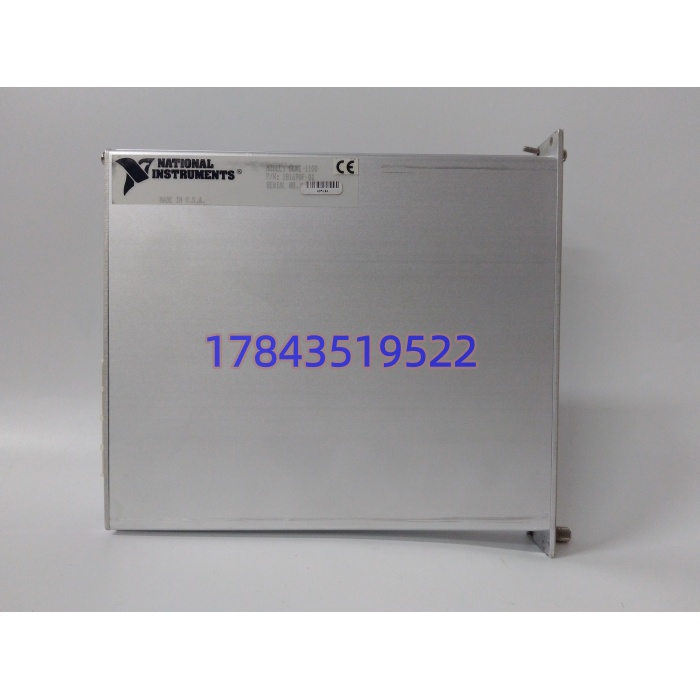

· 型号：SCXI-1100
· 品牌：National Instruments（现归属Emerson）
· 系列：SCXI模块化信号调理平台
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 制造商 | National Instruments（NI），现已EOL，流通以库存/拆机为主 |
| 通道配置 | 32路单端（SE）或16路差分（DIFF），软件切换 |
| 输入范围 | ±10V max（增益=1时）；增益↑则量程↓，最小±10mV |
| 增益设置 | 软件可编程1/2/5/10/20/50/100/200/500/1000x，PGIA架构 |
| 滤波器 | 二阶巴特沃斯低通，截止频率4Hz（工频抑制）或1kHz（高速）可选 |
| 分辨率依赖 | 取决于后端DAQ卡（如PCI-6036E 16bit、PCIe-6363 16bit等） |
| 采样率 | 受限于多路复用切换速度+后端DAQ，典型每通道最高约100kSPS（总吞吐） |
| 隔离 | 通道—背板 250Vrms连续，通道组间不隔离（共地） |
| 输入阻抗 | >10GΩ（增益≥100时），低增益时约10MΩ |
| 接线端子 | 配SCXI-1300/1303/1320等端子板，螺丝端子接入 |
| 供电 | SCXI机箱背板±12V/5V供给，典型功耗约3W |
| 机械 | SCXI单宽模块，约1.2kg，插SCXI-1000/1001/1100/1125机箱 |
| 温区 | 0~+50℃（工作），-20~+70℃（存储） |
| 软件 | NI-DAQmx驱动，LabVIEW/TestStand/MATLAB/Python原生支持 |
| 关联型号 | SCXI-1102（高精度版）、SCXI-1104（200kSPS高速版）、SCXI-1125（隔离版） |
产品介绍
SCXI-1100是NI在1990年代后期到2000年代初期SCXI平台的主力通用调理模块，插在SCXI机箱里，前端接传感器，后端通过带状电缆连PCI/PXI DAQ卡。它的核心价值不是ADC（ADC在DAQ卡上），而是前端调理：32路通道进来，PGIA做1~1000倍可编程放大，二阶巴特沃斯滤掉高频噪声，然后32:1多路复用吐给后端DAQ卡。这样一块PCI-6036E（16位、200kSPS）就能通过SCXI-1100扫32路甚至更多通道，不用每张卡只接几路。
坦白讲，这模块现在的意义纯粹是存量系统维护。新建测试台没人再上SCXI了，CompactDAQ和PXIe把带宽、隔离、密度全卷了一遍。但在老汽车NVH实验室、老材料疲劳台、老环境监测站里，SCXI-1100还活着——因为LabVIEW工程里SCXI的channel string写了几百行，动一根线等于重做整套标定。换板不动程序，这才是它活到今天的原因。
应用场景与行业案例
我在现场遇到过最头疼的，是某汽车零部件厂的NVH测试台，半夜三点报错”SCXI-1100 channel 15 open/short”，查了半天是模块内部多路复用器老化导致某一路切换时接触不良。不是线，不是端子，是模块本体。那套系统跑了十八年，LabVIEW 7.1的工程，谁都不敢动。
典型场景：
- 汽车NVH实验室：32路加速度计挂SCXI-1100，增益100x放大微g级振动，4Hz低通滤工频，后端PCI-4472动态信号卡做FFT。
- 材料疲劳试验机：32路应变片全桥接入，增益500x，LabVIEW实时扫每通道应力，数据存TDMS。
- 环境监测站：温湿度+大气压力+风速风向共32路，单端模式，1kHz滤波走低速扫描，后端PCI-6221每天定时采一轮。
- 高校物理实验台：教学用SCXI-1000机箱++PCI-6014，学生LabVIEW入门第一课就是从这32个通道开始的。
- 老产线MRO：原测试台不重做，库存锁2~3块同型号，防多路复用器芯片老化丢通道。
真实案例：某钢铁研究院疲劳试验室，夜班做钢轨焊接接头疲劳寿命测试，第47小时报错”Channel 23 ADC overflow”。原以为是应变片桥路失衡，换片重调零点还是溢。拆出来，发现23通道对应的内部PGIA增益开关触点氧化，增益100x时实际只有30x，导致后端DAQ卡量程匹配错误溢出。库存调一块777572-01拆机件，核对增益校准系数后插上，多路复用器切换正常，测试继续。工程师原话：”这模块内部继电器式多路复用器，机械寿命约10万次切换，一天扫32通道每通道1000次，一年就是一千万次，超寿命了不奇怪。”从此该院规程加一条：每两年做一次全通道增益校准，超5年强制备件更换。
