描述
产品详情

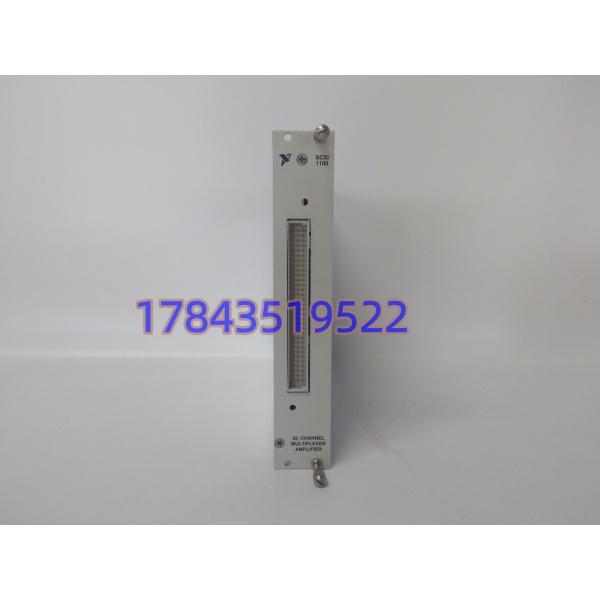

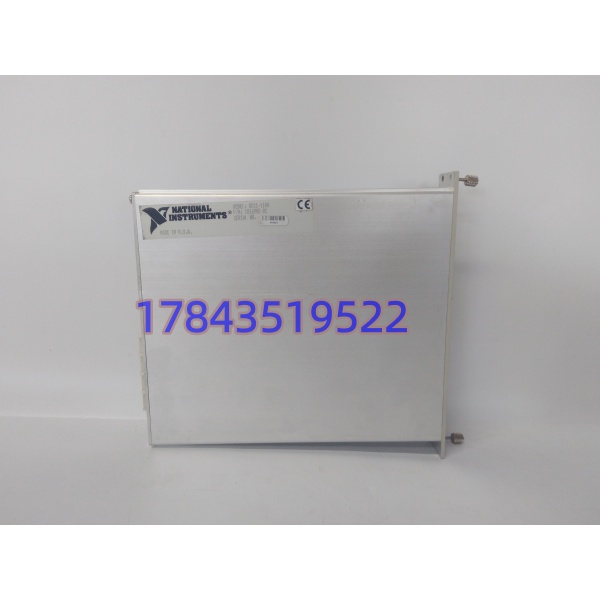

· 型号：SCXI-1100
· 品牌：National Instruments
· 系列：SCXI信号调理平台
规格参数
| 参数项 | 规格说明（以NI原厂手册为准） |
|---|---|
| 型号 | SCXI-1100 |
| 产品类型 | 32通道差分多路复用器，带板上可编程增益仪表放大器（PGIA） |
| 通道数 | 32路差分输入 |
| 可编程增益 | 1、2、5、10、20、50、100、200、500、1000、2000（11档） |
| 输入信号范围 | ±5mV ~ ±10V（满量程，增益可调）；支持mV、V、0-20mA、热电偶 |
| 滤波选项 | 4Hz / 10kHz / 全带宽（跳线选择，单极点RC滤波） |
| 输入阻抗 | >1GΩ（高阻抗，适配微弱信号源） |
| 精度（±10V量程，25°C） | ±0.03%读数 + ±250µV偏移（典型值） |
| 精度（±5mV量程，25°C） | ±0.1%读数 + ±45µV偏移（典型值） |
| 增益温漂 | 20 ppm/°C |
| 输入偏置电流 | 350 pA（典型值） |
| 共模抑制比（4Hz滤波，增益≥10） | 110 dB（最小） |
| 通道间串扰（10kHz带宽） | -65 dB（50Ω源阻抗） |
| 输入保护（带电/断电） | ±25V / ±15V（过压保护，非隔离） |
| 功耗 | 4.5W |

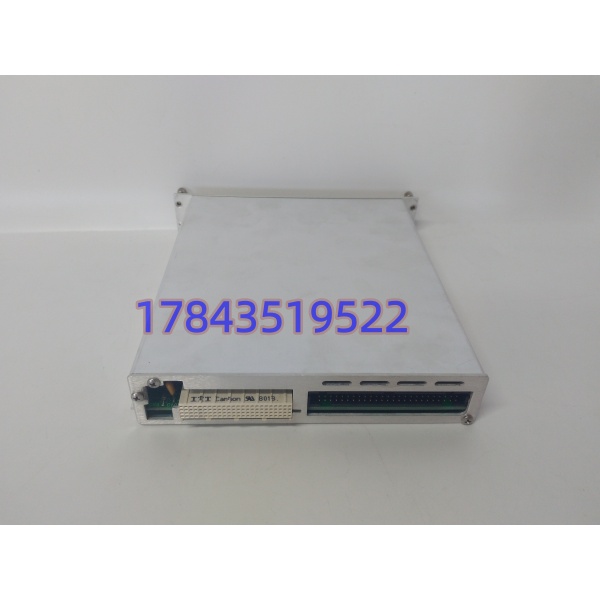

| 前端连接器 | 96-pin DIN C（公头） |
| 后端连接器 | 50-pin排线（公头） |
| 尺寸 | 1.2 x 6.8 x 8.0 英寸 |
| 工作温度范围 | 0°C ~ 50°C |
| 存储温度范围 | -55°C ~ 150°C |
| 冷端补偿 | 位于配套端子板SCXI-1300上（精度0.9°C / 10mV/°C） |
| 配套端子板兼容性 | SCXI-1300, -1303, -1308, BNC-2095, TBX-96等 |
| 生命周期状态 | 已停产——NI已正式宣布淘汰整个SCXI平台，原厂不再提供新品、维修或校准服务 |
产品介绍
这块模块的核心角色，从NI官方手册的描述最直接——它是一种“快速32通道差分多路复用器”，靠板上那个可编程增益仪表放大器（PGIA）干活。热电偶、毫伏源、伏特源、4-20mA电流信号都能往里送，如果外部提供激励，热敏电阻、应变片、RTD也能凑合用。
它的设计逻辑是“用通道数换通道隔离”。靠多路复用（MUX）把32路差分信号并成1路给DAQ板卡，省了DAQ卡上昂贵的多通道前端，但也意味着所有信号共用一个放大器前端——通道之间没有物理隔离。手册给出的精度表里，增益2000倍下4Hz滤波能把噪声压到0.5µV（100点平均），但同时也注明“系统噪声”包含在精度计算里，说明内部没有做隔离屏障。
关于那个“隔离”争议，我的判断是：NI原厂手册全篇没有出现“isolation”、“isolated”或“galvanic”这类术语，给出的保护参数是过压保护而非耐压隔离。所以，如果市场上有描述说它是“隔离模块”，大概率是套用了SCXI其他隔离型号（如SCXI-1120/1121）的描述模板。这里面的差异，在浮地信号或不同地电位系统的测量里，可能是致命问题。
应用场景与库存策略
这个模块用在多通道低电平信号采集的场合，热电偶、应变片、压力传感器——32路并一路，最大化利用DAQ板卡的通道数。但如果你的现场传感器分布在不同的地电位区域，或者存在共模电压超过PGIA共模抑制范围的工况，SCXI-1100没有隔离这个短板就会暴露出来。
典型场景与备货建议：
- 实验室多通道温度/应变测试——热电偶/应变片通过SCXI-1300端子板接入，4Hz低通滤波消除工频干扰。建议：确认你需要的究竟是隔离型（SCXI-1120/1121）还是非隔离型高密度通道扩展，定下来再备货。
- 环境试验箱多点温度巡检——32路K型热电偶，测试样品在恒温箱内、DAQ设备在箱外。建议：如果热电偶接地点与DAQ地之间存在电位差，可能需要隔离型前端。
- 高校科研项目中试装置——多参数过程监测，经费有限无法升级到cDAQ/cRIO。建议：按“1+1”备货，同时着手评估新平台的迁移路线图。
- 老旧测试系统延寿过渡期——产线/实验室的SCXI机箱还在用。建议：锁定最后采购窗口，但必须先搞清楚你要的是隔离还是非隔离——买错了比缺货更麻烦。
真实案例：
某汽车零部件供应商的试验室，用SCXI-1100接32路热电偶测发动机排气温度。某次试验数据出现规律性漂移——所有偶数通道读数偏高。排查发现是热电偶外护套与发动机壳体有接触，而发动机壳体与DAQ地之间存在几十毫伏的共模电压。SCXI-1100是非隔离的，这个共模电压直接叠在了信号上。后来换成了隔离型的SCXI-1121，问题解决。教训很直接——买之前搞清楚你要隔离还是不隔离，比你货比三家谈价格重要得多。
