描述
产品详情

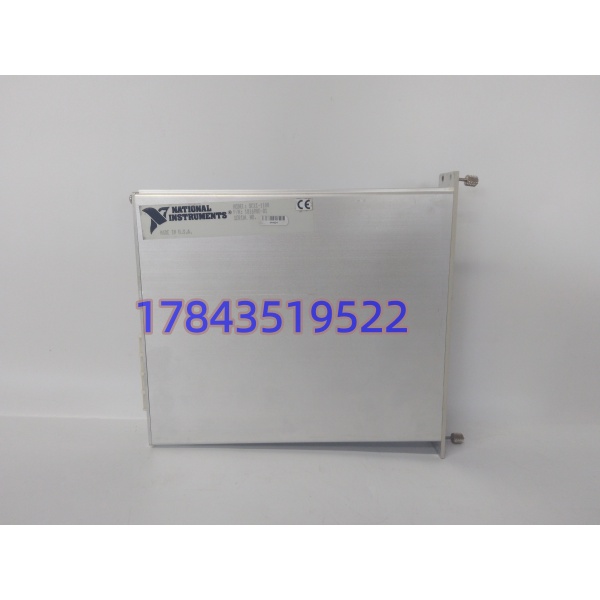

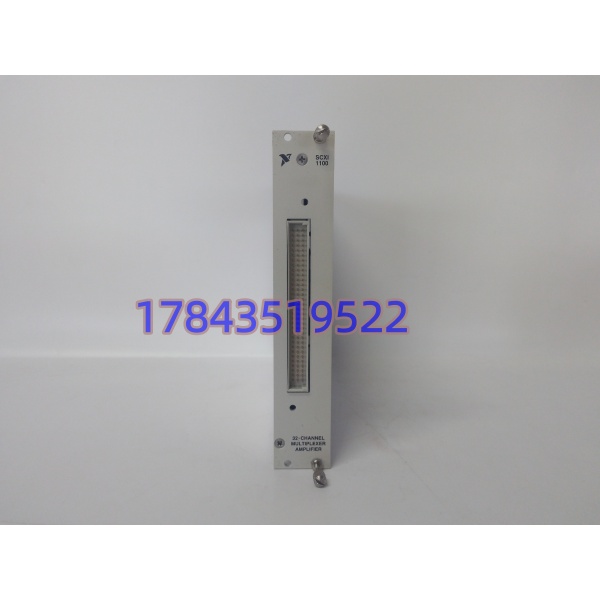

· 型号：SCXI-1100
· 品牌：NI（National Instruments）
· 系列：SCXI / 模拟输入调理模块（PGIA 多路复用）
规格参数
| 参数项 | 指标值 | 备注 |
|---|---|---|
| 产品类型 | 32 通道差分电压输入调理模块 | SCXI 1 槽卡 |
| 订货号 | 776572-00（早期 181690-01） | NI 原厂可查 |
| 通道配置 | 32 差分 / 32 单端 / 16 差分（跳线组态） | 严格来说单端模式靠内部跳线把差分拆两路，CMRR 会掉 |
| 输入耦合 | DC 耦合 | 最大工作 ±10 V，通电保护 ±42 V，断电 ±27 V |
| 可编程增益 | 1/2/5/10/20/50/100（软选）；部分手册扩到 200/500/1000 | PGIA 架构 |
| 输入范围 | ±100 mV（G=100）～ ±10 V（G=1） | 非线性 0.005% FSR |
| 滤波器 | 跳线单选：4 Hz（默认抗混叠）/ 10 kHz / 全带宽 | 单极点低通 |
| 聚合采样率 | 全带宽 240 kS/s、10kHz 滤波 6.6 kS/s、4Hz 滤波 3 S/s | 32 通道轮询共享后端 DAQ 单通道 |
| CMRR | ≥98 dB @ G=100, 4Hz 带宽 | 工业共模抑制靠差分+屏蔽 |
| 冷端补偿 | 非卡本体原生，靠 SCXI-1300/TC-2095 端子板 CJC 传感器复用进 32 通道之一 | 热电偶测量必须配对应 TB |

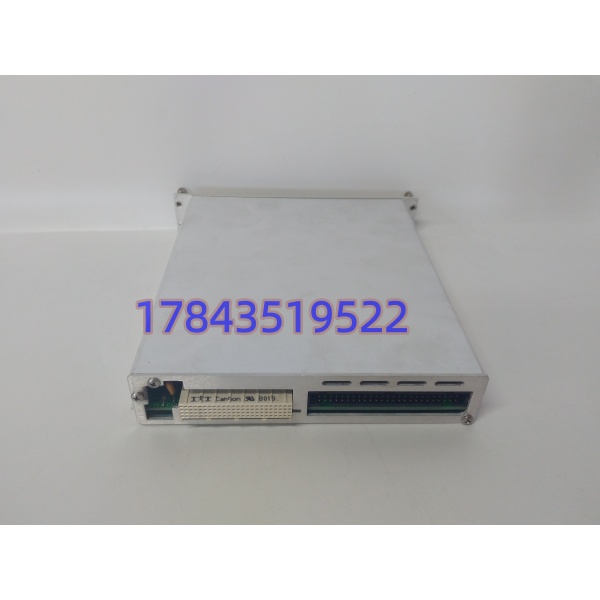

| 接口 | 前 96 针 DIN C 公头，后 50 针 ribbon 接 SCXI 背板 | 背板取电，功耗 ≤5 W |
| 尺寸/重量 | 1.2×6.8×8.0 in，约 0.5 kg | SCXI-1000/1001 机箱插槽 |
| 环境 | 0–50℃ 运行，5–95% RH 非凝露 | 柜内 IP20 |
| 生命周期 | NI 2018-09-28 列入 SCXI EOL，转 MRO/维修渠道 | 官方建议替代 SCXI-1102 / PXIe-4353 |
产品介绍
（D 核心数据驱动切入）在某个汽车碰撞实验室项目里碰过一回：32 路应变片桥压信号走 SCXI-1100 进 PCI-MIO-16E-4，轮询周期算下来每通道有效刷新只有 7–8 Hz，当时觉得”32 通道 240kS/s 好快”，后来才反应过来那是 32 路÷240k 的聚合值，单通道在 4Hz 滤波档实际只有 3 S/s——测准静态应变够用，想抓毫秒级冲击就得换 PXIe 同步采样。这件卡的价值不在”快”，在”用一张 PCI 卡的钱吃下 32 路差分调理+CJC”，TCO 摊到每通道历史上能压到几十刀。
从供应链看，SCXI-1100 是 NI 老测试台架的”喉结”：喉结堵了，32 路传感器全盲，整车 HIL 或材料疲劳台一停就是班次级。2005–2015 年上的 SCXI-1000 机箱现在进入继电器与 PGIA 温漂期，卡本体无大电解电容但后端 DAQ 卡（PCI-6031E 之类）电容老化会拖它下水。备件归 A 类——但不是按”单卡停机损失”归，是按”同机箱 4–8 张同批老化、换一张不换同柜会连环塌”归。严格来说，它只在 NI-DAQmx 驱动+v7 以上扫卡引擎里吐完整标定常数，老 Traditional DAQ 只能单通道读不能扫描，组态前先读机箱主控卡固件。
应用场景与库存策略
SCXI 调理卡停机不是”软件重连”的概念。某风电齿轮箱疲劳台，SCXI-1100 后端 50 针 ribbon 插座应力开裂，32 路扭矩应变里 24 路间歇性丢帧，试验段数据作废重跑 72 小时。原厂已 EOL，授权渠道只能返修（4–6 周），最后从徐州现货商拿 NOS 件 776572-00 次日到，价格 1560 元比返修贵一倍但把”重跑 72h 台架电费+工程师守夜”压住了。
典型场景与备货：
- 2005–2015 年建成的整车 HIL、材料疲劳、热电偶阵列（窑炉/反应釜）老 SCXI 台架：非它不可，PGIA+4Hz 抗混叠+CJC 复用是 SCXI 生态绑定写法，C 系列 NI 9213 单卡通道数不够、PXIe-4353 要换整个机箱 → 建议每机箱备 1 张冷备，防静电袋+干燥柜，忌裸放吸湿导致 ribbon 插座氧化。
- 多 SCXI-1100 同柜（>4 张）大系统：建议按”机箱数×1 + 同批老化轮换”备，避免同批 PGIA 温漂同步失效。
- 热电偶为主的应用：备卡时必须连同 SCXI-1300/TC-2095 端子板各备 1 块，CJC 传感器在端子板不在卡上，单备卡不备 TB 救不了火。
- 二手 SCXI 盘接手：先数清柜内是 776572-00 还是早期 181690-01（丝印尾缀不同，固件标定常数表微差），再补货，混尾缀同柜可跑但跨卡标定不能互拷。
- 新建设备/可停机改造：别再备 SCXI-1100，直接规划迁 PXIe-4353（热电偶）或 NI 9205/9220（电压），老卡只服务存量延寿。
真实案例：华东某钢厂炉温监测，32 支 K 型偶走 + TC-2095，2021 年二渠买” 全新库存件”贴纸写 776572-00，上机后 32 路里第 17–32 路增益漂移 +6%，查下来是早代 181690-01 芯板重打标、PGIA 标定 ROM 是老表。此后该厂把 SCXI 类备件入库强制”三号联查（776572-00 激光刻+50 针插座批次+上电 DAQmx 读 Serial 与 Cal 日期）”，不再信贴纸。库存策略从”备 1 张便宜拆机”改成”备 1 张原厂 NOS + 同柜 TB 配套 1 块 + 每 24 个月上电自检读 Cal 常数”，并把同柜 181690-01 老卡逐步淘汰，消除标定表代差。
