产品详情

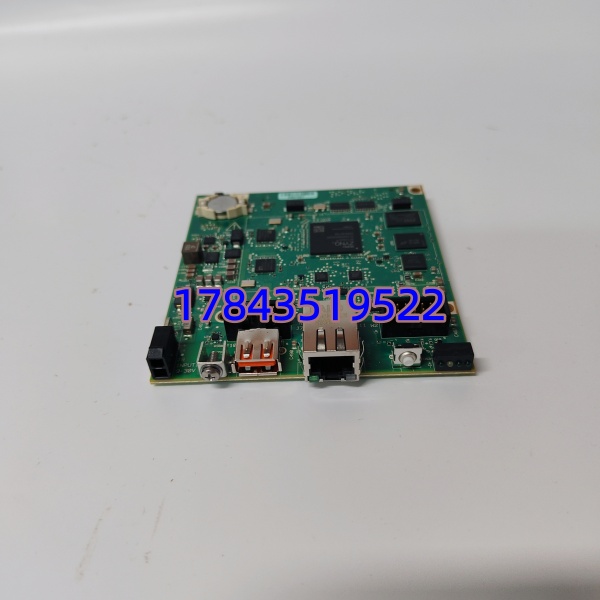

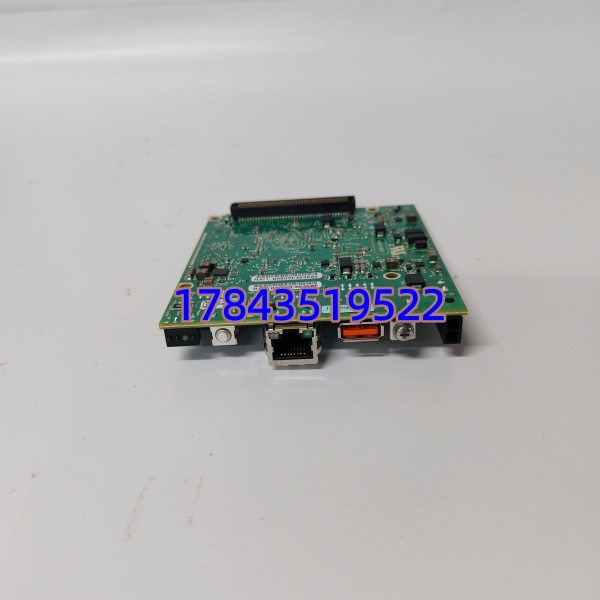

· 型号：sbRIO-9607
· 品牌：National Instruments（NI）
· 系列：CompactRIO Single-Board RIO（sbRIO），Zynq-7020 based
规格参数
- SoC：Xilinx Zynq-7020 All Programmable SoC（XC7Z020）
- 处理器：双核 ARM Cortex-A9，667 MHz
- FPGA：Xilinx Artix-7，≈85K 逻辑单元，220个DSP Slice，560KB Block RAM
- 操作系统：NI Linux Real-Time（32位硬实时），支持 LabVIEW RT / C/C++
- 内存（RAM）：512 MB DDR3 SDRAM
- 非易失存储：512 MB NAND Flash（部分批次2GB SLC，以实物为准），支持 microSD 扩展
- 数字I/O：96路 3.3V LVCMOS 双向 DIO，通过 RMC（RIO Mezzanine Card）连接器引出
- 以太网：2×10/100/1000BASE-T 千兆以太网（1个前面板，1个经RMC）
- 现场总线：1×CAN 2.0B（板载），另可经FPGA扩展第2路CAN
- 串口：1×RS-232（板载 D-SUB 9），RS-485/附加RS-232可经FPGA DIO实现
- USB：1×USB 2.0 Host（板载），1×USB经RMC
- RMC扩展接口：1×高速RMC连接器，直连FPGA/CPU总线，可接定制子板或NI-9694分线板
- 供电：9–30 VDC（典型12/24VDC），反极性保护至30V，最大功耗≈28W（含RMC负载）
- 工作温度：-40℃～+85℃（工业宽温，IEC 60068-2-1/2）
- 尺寸/安装：约97×96mm PCB，4×M3安装孔，需散热器或风道（高负载时）
- RTC：板载锂电池（CR2032类）维持系统时钟
产品介绍
sbRIO-9607把CompactRIO的实时控制器+FPGA I/O直接做在一块无背板PCB上，专门给OEM设备商嵌进自己的控制柜或试验台用。ARM跑NI Linux RT负责通信、文件系统和上层逻辑，Zynq FPGA做纳秒级定时的硬件I/O、PWM、编码器解码或自定义触发——这是它跟普通ARM工控板最大的区别。
坦白讲，这东西在现场一般不单独坏，出问题多半是供电不稳烧了输入级、RMC插座氧化导致DIO全丢、或者FPGA bitfile与固件版本不匹配致STATUS LED闪4次（内存崩溃）。原厂新货交期长（曾报12周+），老设备维护基本靠找测试OK的拆机件。有一点要注意：Part No. 783816-01是开发套件（带电源/RMC分线/支架），783816-02是纯OEM板——买的时候别搞混。
应用场景与行业案例
我在现场碰到过最闹心的是某半导体测试台用sbRIO-9607做高速数字触发源，一天突然所有DIO无输出。量电压正常，最后发现是RMC插座针脚微氧化导致FPGA侧I/O bank掉电——清针重插恢复。这板子在高湿或有腐蚀性气体的车间，RMC金手指氧化是高概率隐患。
典型应用场景：
- 半导体/电子测试 — 高速数字Pattern生成、精密时序触发，非它不可因FPGA可做到<100ns抖动
- 包装/印刷机械OEM — 多轴凸轮同步+色标检测，ARM跑HMI通信，FPGA锁轴
- 新能源变流器 — 功率模块IGBT驱动保护逻辑硬件实现，要求-40℃宽温启动
- 航空航天地面测试台 — 多通道并行数据采集+实时闭环仿真，LabVIEW原生支持缩短开发周期
真实案例：
华东某锂电隔膜产线，视觉分拣单元主控采用sbRIO-9607（2016年投运）。某次夜班报”Device Not Discovered”，MAX里扫不到IP。到现场看STATUS灯常亮但网口灯不闪，换网线无效，交叉验证网口正常后判定板子PHY挂了（后推测是附近变频器浪涌沿24V电源耦合进来）。库房有块测试OK的拆机sbRIO-9607（同Part No.），断电拔旧板、插新板、上电——因为程序在NAND里且IP设为静态，自动进入RUN模式，整个更换耗时不到8分钟。老师傅嘀咕一句：”下次得让电气加隔离电源模块。”
