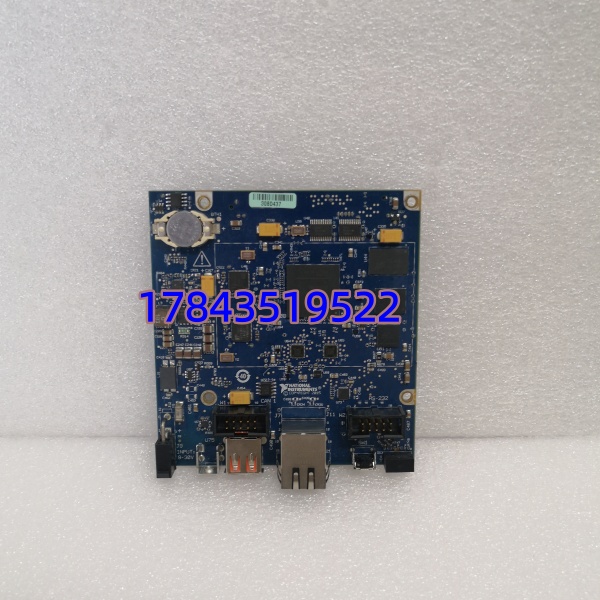

NI sbRIO-9607 | CompactRIO 嵌入式控制器/FPGA 目标
NI sbRIO-9607 | CompactRIO 嵌入式控制器/FPGA 目标 - 图片 2

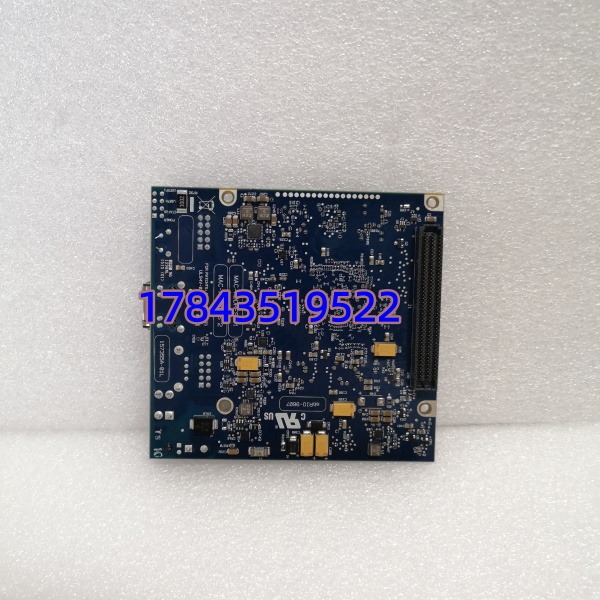

NI sbRIO-9607 | CompactRIO 嵌入式控制器/FPGA 目标 - 图片 3

NI sbRIO-9607 | CompactRIO 嵌入式控制器/FPGA 目标

原价为：¥8,767.00。当前价格为：¥6,787.00。

产品核心摘要

  • 型号：sbRIO-9607（National Instruments Single-Board RIO，常见完整 P/N 783361-01 等）
  • 品牌：National Instruments（NI）
  • 系列：NI Single-Board RIO（基于 Xilinx Zynq-7020 SoC，CompactRIO 架构无独立机箱）
  • 核心功能：运行 NI Linux Real-Time + LabVIEW FPGA，执行 μs 级闭环控制、高速数据采集与自定义数字逻辑，通过千兆以太网或可选 CAN/串口与上位机/PLC 通信，可直接贴装于客户定制载板。
  • 产品类型：嵌入式可重配置 I/O 单板控制器（SBC + FPGA，无外置机箱）
  • 关键规格：Xilinx Zynq-7020 (ARM Cortex-A9 667MHz 双核 + Artix-7 FPGA 85K LUT)，256MB DRAM / 512MB 非易失，千兆以太网，USB 2.0 HS，MicroSD，14× 差分或 34× SE 数字 I/O（依配置）
我要购买
分类：
获取报价/现货咨询
🛒 我要购买 ✉ 发送邮件询价
电话 17843519522
微信 17843519522
邮箱 sales@cqdcs.com
微信二维码
微信扫码

描述

产品详情

· 型号：sbRIO-9607（National Instruments Single-Board RIO，P/N 常标 783361-01）

· 品牌：National Instruments (NI)

· 系列：sbRIO-9607 — Zynq-7020 based Single-Board RIO (CompactRIO Architecture)

规格参数

  • 产品型号：sbRIO-9607（Single-Board RIO Embedded Controller with Xilinx Zynq-7020）
  • NI Part Number（常见）：783361-01（sbRIO-9607 套件含 12V 电源 & 以太网线缆），独立板有时标 783361-xx
  • 处理器（PS 端）：Xilinx Zynq-7020 SoC — 双核 ARM Cortex-A9 @ 667 MHz
  • 实时操作系统：NI Linux Real-Time（基于 PREEMPT_RT 内核），支持 LabVIEW Real-Time Module
  • FPGA（PL 端）：Xilinx Artix-7 架构，85K 逻辑单元（LUT)，~4.9 Mb Block RAM，220 DSP slices；支持 LabVIEW FPGA Module 编译
  • 内存（DRAM）：256 MB DDR3（部分文献标 512MB 依批次/配置，以原厂手册为准）
  • 非易失存储：512 MB 板载 Flash + MicroSD 卡槽（用于启动映像、日志、用户数据）
  • 模拟 I/O：无板载 AI/AO — 须通过扩展连接器（NI-985x 等 C Series 模块或定制 FMC/IDC 载板引 I/O）；部分 OEM 载板焊接调理电路直连 FPGA
  • 数字 I/O：通过 96-pin expansion connector 引出——最大 34 路单端或 14 对差分 DIO（可配置方向、定时、PWM、编码器解码均在 FPGA 侧）
  • 通信接口：1× 10/100/1000Base-T Ethernet（RJ45，支持 TCP/IP、Network Published Shared Variables、Web Server）；1× USB 2.0 Host（Type A，可接键盘/鼠标/记忆棒）；1× RS-232 三线 UART（Debug/Console Header）
  • 工业总线（可选）：CANopen / LIN 可通过 NI-985x C Series 模块或外部 transceiver扩展；EtherCAT Master 需 NI 9683/984x 及 Scan Engine
  • 供电：9–30 V DC（典型 12V DC @ ≈ 3–5W 空载，依 I/O 负载），2-pin 螺丝端子或同轴 jack（依供货形态）
  • 状态指示：PWR / RUN / FPGA / USER / LINK LEDs（依载板）
  • 编程环境：LabVIEW 2013 SP1 及以上（Real-Time + FPGA Module），NI MAX 识别与部署
  • 安装：4× M3 mounting holes（PCB 尺寸 ≈ 83×57mm，类似 Raspberry Pi 尺度但接口不同），设计嵌入 OEM 载板或 DIN 导轨盒
  • 工作环境：0℃～+55℃（运行，工业版），-40℃～+85℃（存储），5%–95% RH 无凝露（非冷凝）
  • 认证：CE / FCC Part 15 Class A / KC / RoHS（具体以出货批次标签为准）

产品介绍

sbRIO-9607 是 NI 把 CompactRIO 控制器”拆掉机箱”做成的单板产品——Xilinx Zynq-7020 SoC 一边跑 Linux Real-Time（ARM A9）执行上层控制逻辑、数据记录、网络通信，另一边 FPGA（Artix-7）做 ns 级 I/O 定时、PWM 生成、编码器四倍频解码、硬件保护联锁。它通过 96-pin 扩展连接器接 C Series I/O 模块或客户定制载板，适合空间受限的嵌入式测控（试验台、半导体设备、专用测试机）。

与标准 cRIO-906x 比，sbRIO-9607 没有铝壳和自带模拟量端子块，全靠载板引出信号——便宜紧凑但需 OEM 设计配合。坦白讲现场 MRO 多见于科研院所/主机厂定制设备，板子极少坏但被雷打或人为短路可能挂。市面流通以 NOS 和拆机件为主。换件必须同 LabVIEW 工程编译时选定的 Target 型号一致（sbRIO-9607 ≠ cRIO-9067 虽同 Zynq-7020），固件版本也需匹配。



应用场景与行业案例

我在现场（更多是试验台联调）遇过最典型的是：大学国家级重点实验室液压伺服试验台用 sbRIO-9607 做 5kHz 闭环力控——FPGA 内做电流环 PID + 死区补偿，ARM 侧跑上位机指令解析与趋势记录。一次雷击通过以太网口打坏 PHY 芯片，板 RUN 灯不亮。换同型号 sbRIO-9607 后通过 NI MAX “Format Disk” → “Install Software Set” 恢复 RT 引擎及 FPGA 位流（*.lvbitx 预编译），10 分钟内恢复试验。它解决的痛点是：普通 PLC 扫描周期 ms 级且模拟量滤波固定，sbRIO 可在 FPGA 做 μs 闭环+自定义触发逻辑，适合高精度运动/测试。

典型场景：

  • 高校/国家级实验室材料试验机 — sbRIO-9607 + NI-922x AI/AO 载板做 10kHz 力-位移闭环控制，FPGA 内做防超调及安全关断。
  • 半导体/光伏设备 OEM — 嵌入定制载板控制晶圆传输手臂（EtherCAT Master + 编码器反馈进 FPGA）。
  • 旋转机械状态监测试验台 — 高速采集加速度（NI-9234）经 DMA FIFO 传 ARM 做阶次分析，FPGA 做抗混叠数字滤波。
  • 主机厂产线专用测试台 — 替代昂贵 cRIO 机箱，sbRIO-9607 贴装于自制 I/O 载板缩小体积降低成本。

真实案例：

南方某高校国家重点试验室 500kN 电液伺服疲劳试验台，雷雨天以太网口引入感应过电压致 sbRIO-9607 不启动（PWR LED 微亮但不 RUN）。确认背板 12V 正常、断开外围 I/O 仍不 Boot，判断主板损坏。库房有同 P/N 783361-01 NOS 件，断电拆旧插新（注意 ESD 腕带及 MicroSD 卡迁移或重烧录），NI MAX 中 Format → Add/Remove Software（勾选 Real-Time & FPGA Support）→ Deploy 原编译好的 FPGA VI 及 RT Main.vi，上电后 LabVIEW Project 中右键 “Run” RT 目标确认通信，恢复 5kHz 力闭环试验。导师感慨：”NI 单板不像 PLC 有序列号追溯备件，多留一块同 LabVIEW 版本兼容的在柜顶——记得同步备份编译好的 .lvbitx 和 RT EXE。”
