描述

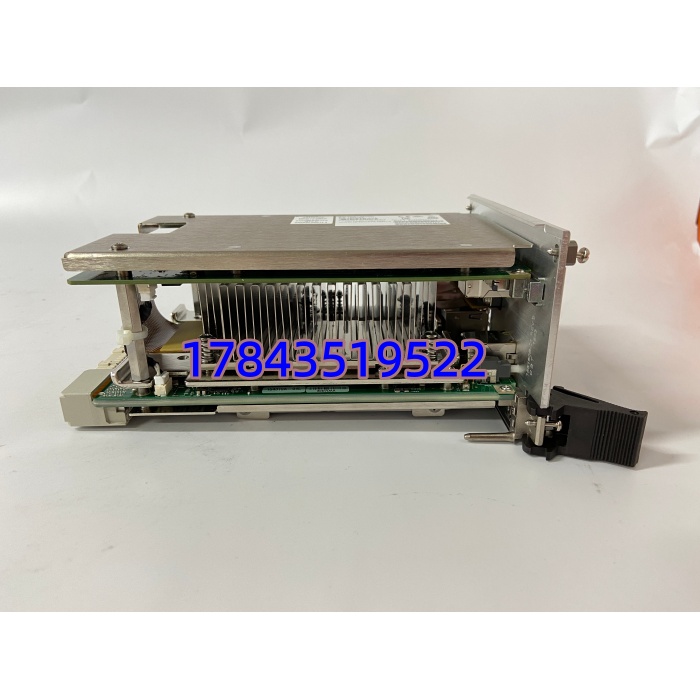

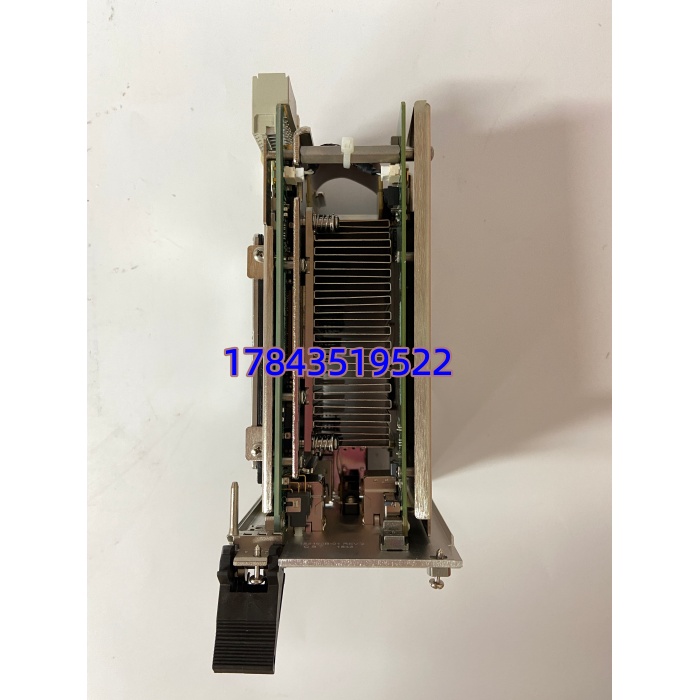

产品详情
· 型号：PXIe-8840QC（National Instruments Part No.常见 787894-33 / 785782-0118 等依内存/OS/HDD配置）
· 品牌：National Instruments（NI）
· 系列：PXIe-8840 Series — 3U PXI Express Embedded Controller（Quad-Core Variant）
规格参数
- 产品型号：NI PXIe-8840QC（QC denotes Quad-Core version of PXIe-8840 family）
- 处理器：Intel Core i7-5700EQ（Broadwell，28nm），四核 2.6 GHz base / Turbo 3.4 GHz，6MB L3 Cache，支持Intel VT-x/VT-d
- 芯片组：Mobile Intel HM87 Express（PCH）
- 系统内存：标配 4 GB 单通道 DDR3L-1600 SDRAM（1×SO-DIMM slot），最大可扩展至 8 GB；ECC 不支持

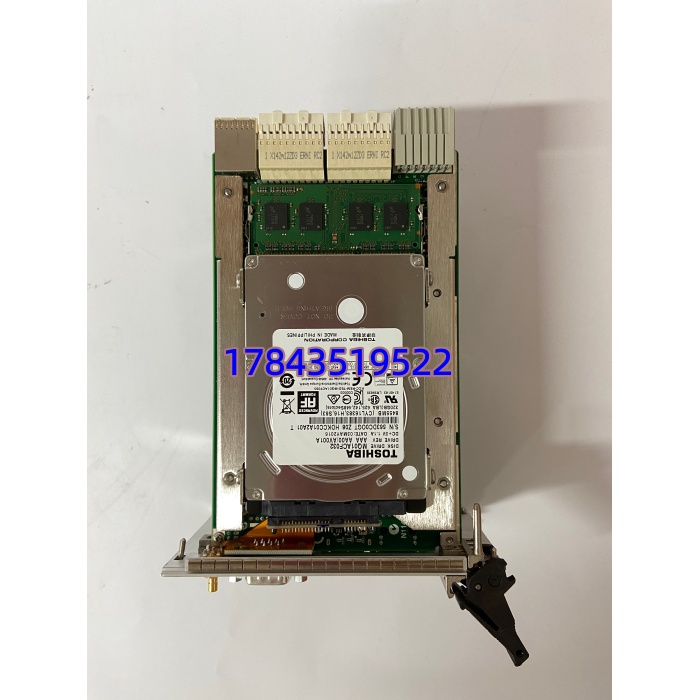

- 非易失存储：2.5″ SATA II/III 接口，出厂典型 320 GB 5400rpm HDD 或 64/128/256 GB SSD（依订购Option），用户可现场更换；含隐藏恢复分区（Recovery Image）
- PXI Express接口：系统槽占用 Slot 1，背板连接 x4×4 Link Configuration（总合 x16 Gen2 有效带宽 ≈ 8 GB/s 理论值，实测受芯片组限 ~4 GB/s 持续）；兼容 PXI Express Specification 1.0
- 外设I/O（前面板）：
- 2× 10/100/1000BASE-T Ethernet（RJ45，支持WOL/巨型帧）
- 2× USB 3.0 Type-A（SuperSpeed），4× USB 2.0 Type-A（Hi-Speed）
- 1× RS-232 Serial（DB9，16550兼容，支持 IRQ 共享）
- 1× GPIB（IEEE 488.1/488.2 Controller/ Talker-Listener）
- 1× DisplayPort（或 VGA 依早期批次），SMB Trigger I/O（PXI Trigger Bus 路由）
- 1× ExpressCard/34 Slot（仅部分变体，如 PXIe-8840QC/EC）
- 复位按钮、状态 LED（PWR/HDD/Fault）
- BIOS / Firmware：Phoenix SecureCore UEFI BIOS，支持 PXE 网络启动、硬盘密码、TPM 1.2/2.0（依批次）
- 支持操作系统：Windows 7 Pro / Windows 10 IoT Enterprise（64-bit）；NI Linux Real-Time（Phar Lap ETS 已弃用→NI Linux RT 推荐）；LabVIEW Real-Time Target
- 供电要求：由 PXIe 机箱系统槽背板供给 +3.3V/+5V/+12V（典型整机功耗 50–70 W idle/load），机箱电源需 ≥ 300W 推荐
- 冷却要求：依赖 PXIe 机箱内置系统槽前向进气风扇，要求机箱有正向气流设计（如 PXIe-107x / 108x 系列）
- 工作环境：0℃～+50℃（工作），-20℃～+70℃（存储），5%–95% RH 无凝露，海拔 ≤2000 m
- 尺寸/重量：3U（100.6 mm H）× 四槽宽纵深 ≈ 160 mm（前出），重≈1.32 kg
- 认证：CE、FCC Class A、UL/cUL、RoHS、WEEE
产品介绍
在航电 ATE 和汽车 ECU 终检台碰过——PXIe-8840QC 插 PXIe-1075 系统槽带多块 56xx/65xx 数字化仪和 CAN/LIN 接口跑 TestStand 序列，四核 i7 处理 FFT 和报表生成比双核版快约 40%。它本质上就是 NI 把一台 x86 笔记本主板重新 layout成 3U 系统槽尺寸，加 PXIe 背板桥片（PLX/Pericom PCIe switch）把 CPU 的 PCIe Lane 映射到 PXIe 星型/菊花链拓扑。现场实测发现：早期批次 320GB 机械盘平均 4–5 年成首坏件（坏扇区致 MAX 应用加载超时），建议到手第一件事把 HDD 克隆到 SSD 并留原始恢复镜像。
站在库存经理视角，PXIe-8840 系列随 NI Product Lifecycle 进入 Discontinued（LTB 2024年底已过），原厂不再接单。TCO 痛点在”软件环境重建成本”——ATE 程序常绑特定 DAQmx/VISA 版本 + 注册表，重装系统从头配可能耗费数人·天。备件策略：Last-time-buy 1 台同配置（同内存/HDD/OS）+ 对运行态硬盘做 sector-copy 镜像备份（含恢复分区）= 封袋保存；新 ATE 设计直接选 PXIe-8880/8890 系列（确认机箱背板 PXIe Gen3 兼容）。只存裸机不存克隆盘 = 现场多花一天恢复环境。
应用场景与库存策略
PXIe 控制器最吓人的是”硬盘悄坏→Windows 蓝屏→TestStand 不启→产线停检”或”风扇积灰致 CPU 热降频→高速采集丢帧”，维护先怀疑被测件或 DAQ 卡驱动，绕半小时才想到做磁盘 S.M.A.R.T 自检。若整机控制器硬件故障（罕见，多有先后告警），PXIe 机箱全模块失联，ATE 完全瘫痪。
- 航电/军品 ATE（自动测试设备）PXIe 机架系统槽主控（TestStand 序列+仪器控制+数据库交互）→ 单点故障致整台 ATE 瘫卧产线停检→建议按 A 类关键备件，备 1 台完整套（PXIe-8840QC 同配置 + 克隆自运行硬盘 bit-image / NI Recovery DVD 版本号记录），防静电袋真空封存，每 2 年通电自检 + 硬盘 S.M.A.R.T 扫瞄（硬盘 5 年主动换 SSD）。
- 汽车 ECU 产线终检台 并行测试（多 UUT）→ 短时停机可接受等调货但影响 OEE→如同类 ATE ≥3 台同配置可池化 1 件共享备件；单孤点建议专备。
- R&D 实验室 原型开发台→ 非连续生产→不建议专备原厂件，二手市场按需调货即可；新购研发台选 PXIe-8880 系列。
- 已规划 ATE 升级/新制→不做追加 Last-time-buy，直接列入 PXIe-8880/8890 + 新机箱（确认背板 Gen3）迁移 CAPEX。
南方某 Tier1 汽车电子 ATE，PXIe-8840QC 原配 320GB 机械盘坏道扩展致 MAX 应用程序加载卡死，TestStand 报 Timeout——维护用 NI MAX 做 “Create Disk Image” 发现源盘已读错，无备份只能重装 Win10+DAQmx+VISA+TestStand 重配许可，耗费 1.5 工作日。复盘后规定：”PXIe-8840QC 备件封袋贴：① 硬盘 Clone 日期+MD5 ② Recovery Media 版本号 ③ BIOS 版本截图”。并强制每年做硬盘健康扫描，超 5 年强制 SSD 迁移。教训一句：PXIe 控制器备件 ≠ 裸机，运行态硬盘克隆镜像是灵魂，无镜像 = 裸铁。
