描述
产品深度介绍

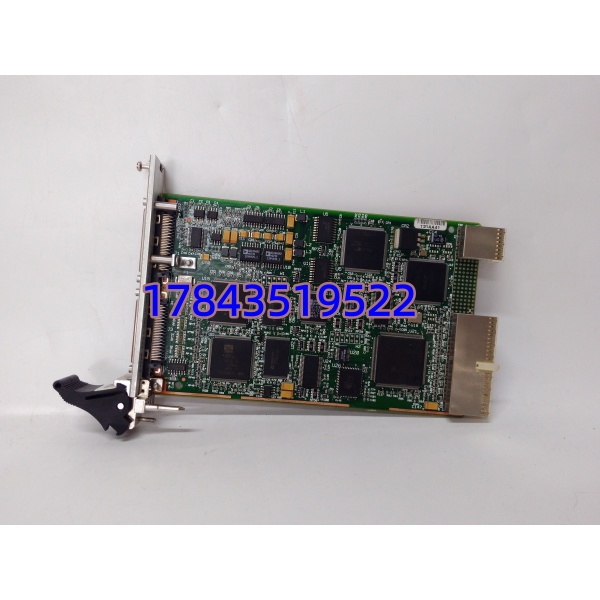

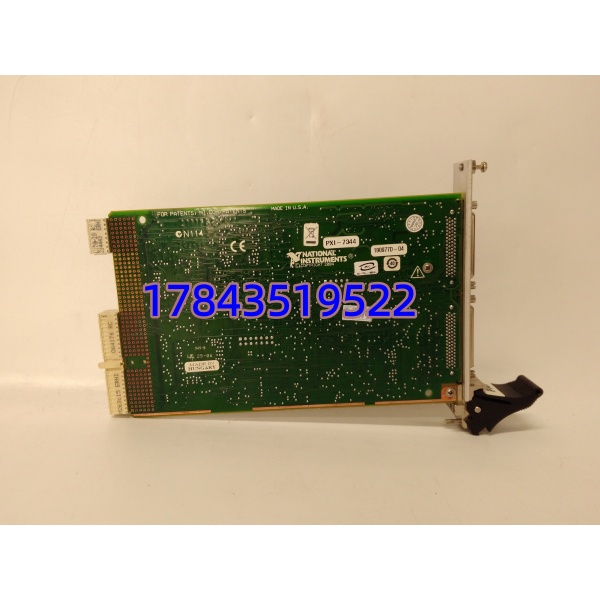

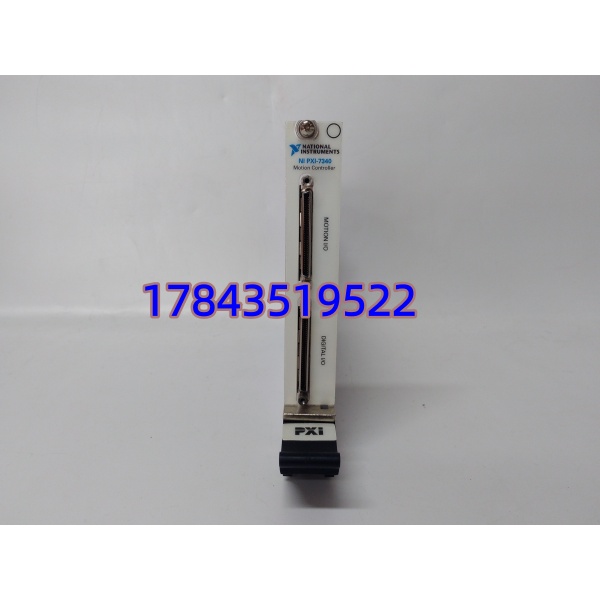

NI 是美国国家仪器（NI）推出的一款高性能4轴运动控制器，专为需要高精度、多轴协调运动的自动化测试与控制系统设计。它基于PXI平台，能够实现对步进电机和伺服电机的精确控制，广泛应用于半导体测试、机器人、精密加工等领域。
该模块的核心优势在于其强大的轨迹生成能力和灵活的I/O配置。它支持直线、圆弧以及PVT（位置-速度-时间）等多种插补方式，可满足复杂的运动轨迹需求。同时，其集成的驱动器接口和丰富的编码器反馈选项，简化了系统集成，为工程师提供了稳定可靠的运动控制解决方案。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 控制轴数 | 4 轴 |
| 电机类型 | 步进电机 / 伺服电机 |
| 总线接口 | PXI (PCI eXtensions for Instrumentation) |
| 插补方式 | 直线、圆弧、PVT (位置-速度-时间) |
| 位置更新速率 | 20 µs |
| 编码器输入 | 每轴1路，支持增量式编码器 |
| 限位开关输入 | 每轴2路（正向/反向限位） |
| 原点开关输入 | 每轴1路 |
| 通用数字I/O | 8路输入，8路输出 |
| 模拟输入 | 2路，16位分辨率 |
| 模拟输出 | 2路，16位分辨率 |
| 软件支持 | NI-Motion 驱动程序 |
安装与接线指南
阶段一：准备工作 (Pre-Installation)
预计耗时：15分钟
⚠️ 安全第一:
- 通知生产部门计划停机时间。
- 断开PXI机箱及整个系统的电源。
- 等待5分钟，确保电容完全放电。
工具准备:
- 防静电手环 + 防静电垫
- 十字螺丝刀
- 标签纸 + 记号笔
- 手机（拍照记录）
备份工作:
- 导出当前运动控制程序及配置文件。
- 拍照记录旧模块的接线端子、DIP开关（如有）及机箱插槽位置。
阶段二：拆卸旧模块 (Removal)
预计耗时：10分钟
- 断开接线： 使用螺丝刀松开所有连接线缆的端子螺丝，轻轻拔出线缆。务必用标签纸对每根线做好标记。
- 释放模块： 找到模块上下两端的松不脱螺丝，用螺丝刀将其拧松。
- 拔出模块： 握住模块面板，沿导轨平稳、垂直地向外拉出，直至完全脱离PXI背板连接器。
- 检查插槽： 检查PXI机箱的空插槽内连接器针脚是否有弯曲或异物，如有灰尘可用压缩空气清理。
阶段三：安装新模块 (Installation)
预计耗时：10分钟
- 静电防护： 佩戴好防静电手环，从防静电袋中取出新的模块。
- 核对型号： 再次确认新模块型号与旧模块完全一致。
- 插入机箱： 将模块对准空插槽的导轨，平稳、垂直地推入，直到模块面板与机箱前面板贴合。
- 固定模块： 用螺丝刀拧紧模块上下两端的松不脱螺丝，确保模块安装牢固。
- 恢复接线： 对照之前拍摄的照片和标签，将所有线缆准确地连接回新模块的对应端子上，并拧紧螺丝。
自检清单:
- 模块已牢固安装在机箱内
- 所有线缆已按标记正确连接
- 端子螺丝已拧紧
- 无多余工具或零件遗留在机箱内
阶段四：上电测试 (Power-On & Testing)
预计耗时：20分钟
上电前检查:
- 再次确认所有接线无误。
- 确保PXI机箱接地良好。
上电步骤:
- 系统上电： 为PXI机箱及整个系统上电。
- 硬件识别： 启动控制器，进入操作系统（如Windows），打开NI MAX (Measurement & Automation Explorer) 软件。
- 设备确认： 在“设备和接口”下找到PXI系统，展开后应能看到已安装的模块，且无黄色警告标志。
- 测试面板验证： 在NI MAX中右键点击，选择“测试面板”。
- 尝试手动移动各个轴，观察电机是否正常响应。
- 检查限位开关和原点信号输入是否正常。
- 程序下载与运行： 打开您的运动控制应用程序，下载备份的程序，并进行小范围、低速度的试运行，确认所有运动逻辑和功能正常。
最终确认:
- 系统连续运行30分钟无报警。
- 所有运动轴动作平滑、准确。
- 将更换日期、新模块序列号等信息记录到维护日志中。
