描述
关键技术规格
数字输入特性
- 通道配置：24 路光隔离数字输入
- 电压范围：0 V 至 28 VDC（差分信号）
- 逻辑阈值：低电平 0-1 V；高电平 2-28 V
- 输入电流：5V时最大 1.5 mA；24V时最大 8 mA
数字输出特性
- 通道配置：24 路常开型隔离固态继电器输出
- 开关能力：最大切换 60 VDC 或 30 VAC（42 V峰值）
- 驱动电流：每通道最大 120 mA
- 保护机制：内置过流保护，瞬态限幅约 260 mA
隔离与物理规格
- 隔离等级：通道间、通道与系统间均提供 2500 Vrms（持续1分钟）高压光耦隔离，有效切断接地环路干扰
- 外部接口：100针键控母头连接器（适配 SCB-100 等接线端子板）
- 尺寸功耗：标准 3U PXI 尺寸（160 mm × 100 mm），+5 VDC 供电，最大功耗 500 mA
产品深度介绍

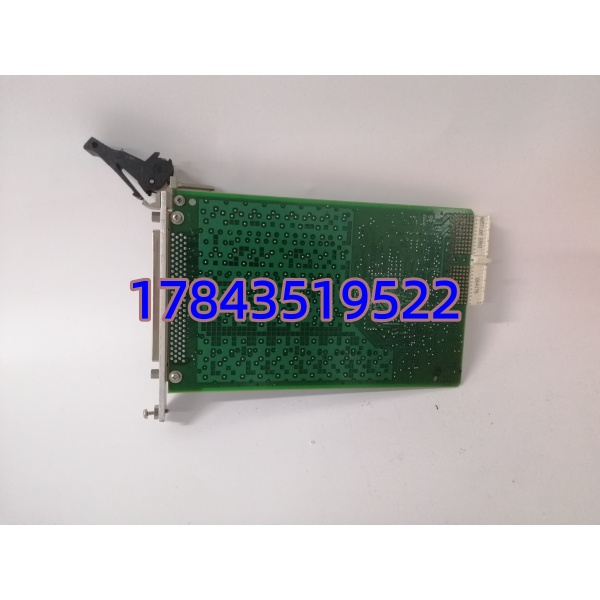

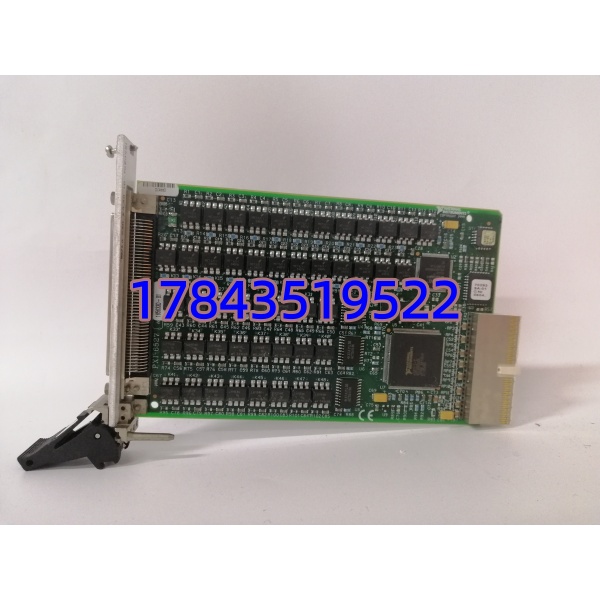

NI PXI-6527 是一款专为恶劣工业环境设计的高密度数字 I/O 模块。它将工业级的鲁棒性与软件定义的灵活性深度融合，在提供丰富接口的同时确保了极高的系统安全性。
该模块的核心优势在于其全面的光电隔离设计。每个输入和输出通道均相互独立并与系统侧隔离，能够承受高达 2500 Vrms 的持续电压。这种设计能有效防止工厂车间常见的电压浪涌击穿昂贵的 PXI 主机，并彻底消除接地回路引起的测量误差。
应用场景与行业案例
该模块广泛应用于需要与高噪声、高电压现场设备安全交互的自动化与测试场景：
- 工业自动化控制：直接连接 24V 工业传感器、按钮开关、电磁阀和指示灯，实现生产线状态监控与逻辑控制。
- 自动测试设备（ATE）：在电子元件或汽车电子测试台中，提供安全的数字激励信号并读取被测设备的响应状态。
- 过程控制系统：用于化工厂或发电厂中离散信号的采集与报警联锁控制，保障生产流程安全。
兼容性与替代选型清单
若遇原厂停产或特殊需求，可参考以下替代方案：
同系升级替代
- NI PXI-6528：作为 PXI-6527 的官方推荐升级型号，它提供了更高的驱动能力（每通道 150 mA 拉电流），并增加了可编程上电状态、看门狗定时器以及可编程输入滤波器等高级工业可靠性功能。
跨系替代方案
- NI PXI-6514：如果应用场景只需要较低成本的数字量控制，不需要 24V 宽电压输入和高压隔离，可考虑此基础型模块作为替代。
现场技术避坑提示：
- 接线端子匹配：该模块采用 100 针高密度母头接口，现场接线必须购买配套的 NI SCB-100 或 SH100-100-F 专用电缆与端子板，不可强行自制线缆。
- 输出负载限制：输出端为固态继电器结构，最大仅支持 120 mA 连续电流。若需驱动大功率接触器或电磁阀，必须在外部增加中间继电器进行扩流，否则会烧毁模块。
- 驱动软件版本：硬件需配合 NI-DAQmx 驱动程序使用，在较新的 Windows 10/11 系统部署前，务必前往 NI 官网确认该老旧型号是否支持最新版的驱动软件。
