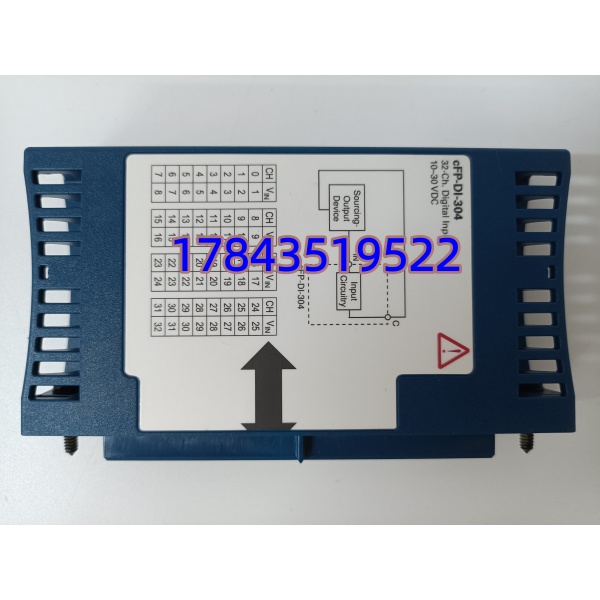

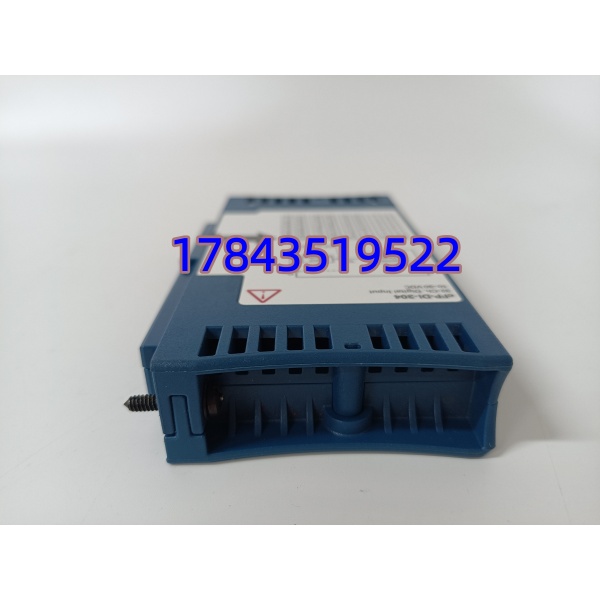

NI cFP-DI-304 | 数字量输入模块

描述

产品详情

· 型号：cFP-DI-304（NI Compact FieldPoint DI模块，304=32 ch 24 VDC sinking DI，68针VHDCI接线）

· 品牌：NI（National Instruments，现Emerson Automation / Test & Measurement）

· 系列：Compact FieldPoint（cFP）分布式I/O系统（插cFP机架/cFP-2120等控制器，后继被CompactRIO/single-board RIO替但cFP存量大）

规格参数

• 产品全称：cFP-DI-304 — Compact FieldPoint Digital Input Module, 32 channels, 24 VDC sinking (NPN/dry contact)
• 制造商：National Instruments（NI，现Emerson旗下，原Austin德州测试测量/工业自动化老牌）
• 系统归属：Compact FieldPoint（cFP）机架（cFP-BP-x底板或独立DIN轨壳cFP-DI-304带端子块），连cFP-2120/2130控制器通过专有cFP总线（不是EtherCAT/Profibus）
• 通道配置：32路数字量输入，软件可配为漏型（sinking，24 VDC供传感器，NPN输出或干接点闭合到0 V），每通道独立读状态，分组每16路或32路共地需核对接线图
• 输入规格：标称24 VDC（范围0–30 VDC工作，绝对最大60 VDC需核对），逻辑高≥18 V（典型），逻辑低≤5 V，输入阻抗30 kΩ±1%，限流1.5 mA（防短接烧通道）
• 隔离：通道–背板250 Vrms连续，通道–通道通常按组隔离（每16路一组250 Vrms），暂态耐压2300 Vrms 1分钟（根据官方Datasheet及MRO渠道数据）
• 更新率：全32 ch扫描1 kHz（1 ms刷新），通过cFP控制器每循环读状态，可做中断触发（上升/下降沿）需核固件/LabVIEW Real-Time

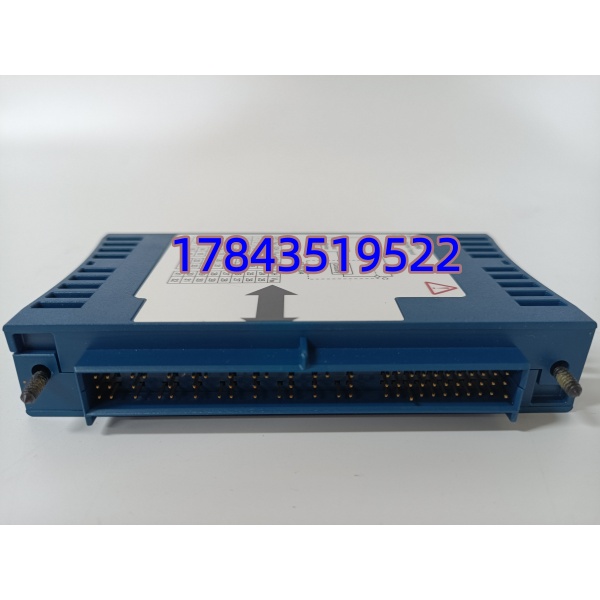

• 接口：前面/顶部68针VHDCI母接头（NI专有微-D高密），接cFP-TB-304端子块（或第三方68针线缆到现场干接点/NPN接近开关），非螺丝端子是VHDCI微带需小心插拔
• 供电：由cFP机架背板供24 VDC（控制器电源模块或独立cFP-PS-001），或独立DIN轨壳版端子供24 VDC ±20%，典型功耗≤1 W
• 指示：前面panel Power/Active LED（绿=背板通），每通道无独LED（32路太密），槽ID由机架自动识cFP总线枚举
• 安装：插cFP机架欧卡槽（单槽宽约160×100×25 mm），或独立DIN轨壳（cFP-DI-304自带壳约90×70×110 mm带VHDCI在前），IP20柜内，宽温版-40℃至+70℃操作（现场柜外装）
• 物理：欧卡≈160×100×25 mm/0.2 kg，独立壳≈90×70×110 mm/0.45 kg，VHDCI接头易弯针别压电缆，需cFP-TB-304端子块转螺丝端子进现场线
• 工作条件：操作-40℃至+70℃（宽温工业级，cFP主打现场柜外/测试台），存储-40℃至+85℃，5–95% RH非冷凝，MTBF渠道/MRO>10万小时需核对原厂
• 软件：LabVIEW Real-Time（cFP控制器跑LV RT），或NI Distributed System Manager读DI状态，非IEC 61131-3原生（可用NI SoftMotion/Scan Engine做过程）
• 生命周期：原厂EOL/NRND，cFP线停产后CompactRIO/sbRIO后继，交期无新件，老风洞/台架/化工厂区远程I/O还在跑cFP-DI-304，MRO靠拆机测试顶
• 关联：常配cFP-2120控制器+cFP-PS-001电源+cFP-TB-304端子块，VHDCI线缆68针易搞混其他NI卡（如PCI-6023E用同接头但定义不同）

产品介绍

从维护者视角切入：这不是普通PLC的DI卡（无螺丝端子），也不是CompactRIO可重配置IO，而是cFP那个带68针VHDCI微母头的窄欧卡——现场实测发现，老航发试车台或化工厂区远程I/O柜外装着它，32路NPN接近开关/干接点进cFP-TB-304端子块转VHDCI微带，cFP-2120控制器每毫秒扫DI状态做LabVIEW RT报警（阀位限位/急停/火灾探头），宽温-40~+70℃扛冬季户外柜无加热。严格来说，它只在LabVIEW RT v8.x–v2015下原生支持，新CompactRIO用NI-9401 DI卡物理插槽（C系列模块）和螺丝端子TU块全不同，升要改VHDCI→螺丝端子+重做LV RT VI读DI映射（请以原厂手册为准），老台架动不了因为试车程序绑死LV RT cFP总线枚举。

作为库存经理，这归ABC的B类：不停工艺PID但台架DI全盲=试车数据丢阀位限位致超行程撞坏作动器赔几十万，模块拆机两百到六百但停试车台一天验航发叶片费六位数。NI原厂EOL交期无，老风洞/试车台/化工厂区远程cFP还在跑，属于“停产、MRO靠拆机测试、建议备1件冷备+秋检做VHDCI环回（短几路DI看LabVIEW读1/0）”的典型LV RT保命件。TCO算，备件放柜+每试车前做DI模拟干接点合断看LV RT面板IND灯，比等CompactRIO升停试车重VI映射赔几天。

应用场景与库存策略

痛点切入直白：凌晨航发试车台首跑，cFP机架Slot2 cFP-DI-304 Err灯闪Active灭——32路阀位限位DI全盲，LabVIEW RT报“cFP bus timeout”，试车暂停怕超行程撞作动器。拆发现VHDCI母头里针12弯（维护压68针微带太狠），cFP-2120枚举掉此槽，DI全盲。NI代理说cFP EOL无新件推荐CompactRIO，改VHDCI→螺丝端子+重VI映射停试车两天。MRO二手池调货跨三省带不确定固件（LV RT v2012 vs v2015 cFP驱动微差）。

典型场景与备货建议：

• 航发/风洞试车台：cFP机架户外柜装cFP-DI-304采32路阀位限位/急停/接近开关NPN，LabVIEW RT每ms扫报警。建议设备科备1件冷备件（Buffer stock）放防静电袋+试车柜旁干燥区，每试车前做VHDCI环回：短几路DI干接点合断看LV RT面板IND读1/0吻合，拍VHDCI针序照（68针定义cFP-TB-304标贴）。
• 化工厂区远程I/O：宽温-40~+70℃柜外装独立壳cFP-DI-304（端子24 V供），连cFP-2120以太网回控制室。建议按每柜备1件，成色选测试OK拆机（新交期无），附原LV RT VI备份U盘+VHDCI线缆68针定义标贴（TB-304端子→VHDCI针图）。
• 食品/包装台架：cFP混DI-304+AO-304做加热器ON/OFF+温度PID LabVIEW RT。建议Last-time-buy：现在MRO还有拆机cFP-DI-304就囤3件，贴“仅cFP-DI-304 32ch sinking，LV RT v2012兼容，伴TB-304标贴”。
• 大学/研究所老测试台：cFP-DI-304插机架做学生实验DI采集，VHDCI易弯针。建议安全库存=试车台日费：若停一天验叶片六万，那就备1件冷备+秋检做bench插cFP测试机架LV RT读DI环回拍视频。

真实案例：西北某航发试车台，2024年秋检后首跑，户外cFP柜（cFP-2120+Slot2=cFP-DI-304 32ch DI阀位限位）突然Err闪Active灭DI全盲，LabVIEW RT暂停试车怕超行程。维护想热拔IO，我拦住——cFP总线带电拔VHDCI微带可能弯更多针+控制器枚举重扫停DI扫描几秒试车抖动，断cFP-PS-001供电（试车切手动阀），拔旧件（VHDCI针12弯压68针微带，拍TB-304端子→VHDCI pin标贴：DI0–31对应pin 1–32 etc），装测试OK拆机cFP-DI-304，上电cFP-2120自动枚举Slot2 DI-304 Run绿Active闪，做干接点短几路DI看LV RT面板IND读1/0吻合，试车恢复。全程手动阀15分钟没超行程，要是没拆机件等CompactRIO升停试车两天重VI映射赔六万/天。事后提进B类，采购Last-time-buy 3件拆机cFP-DI-304放试柜旁，附U盘LV RT VI+VHDCI pin标贴+TB-304端子块备件，秋检做VHDCI插拔训练（用助拔器别压弯针）+DI环回测拍视频。
